干液压这行十多年，我见过太多因为一根橡胶软管选错、装错、维护没跟上而造成的灾难。对，就是那根黑不溜秋的管子。它要是一崩，高压油喷出来，能直接削掉手指头。不是开玩笑。所以这篇文章你不看也行，但我打赌你要是接着用那根用了三年的钢丝编织管，早晚得出事。
选型时的血泪教训：参数没错，管子还是爆了？

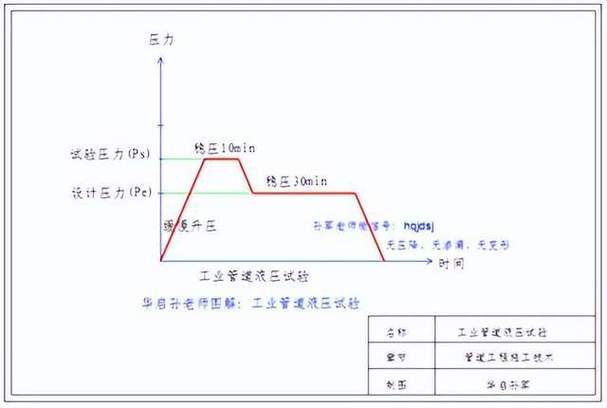

很多人拿着样本册，照着压力表一查，哦，工作压力20MPa，选个25MPa的管子，安全系数杠杠的。结果装上去三个月，接头根部漏了。为啥？因为你忽略了脉冲冲击。液压系统里的压力从来不是一条直线，尤其挖掘机、破碎锤这些，峰值可能蹿到额定压力的两三倍。国外大牌管子的样本上会标一个“四倍安全系数”，就是在告诉你：兄弟，别只看静态压力。
还有温度。这个坑我踩得最惨。有一次给钢厂修压机，选了根红色的耐油胶管，标称耐温120℃，结果两个月就硬得像根铁棍。后来才知道，车间环境辐射热早就超过80℃，管体表面温度实测135℃！橡胶一老化，内层龟裂，瞬间崩了。记住，胶管的耐温等级要同时考虑介质温度和外部环境温度，取最高值再上浮20%。另外，低温也一样，零下30度的北方冬天，你用的那根管子要是没标“耐寒配方”，弯折一下就裂口子，跟薯片似的。

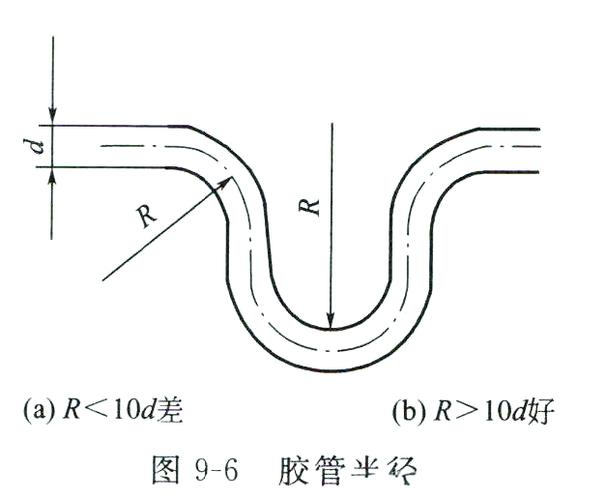

💡 一个小秘密：选型时别忘了问供应商要弯曲半径数据。很多安装空间狭窄，管子弯得太死，钢丝增强层被压扁，内侧流速增高，磨损剧增，寿命直接从三年缩到三个月。
安装？别小看它，九成泄漏都出在这儿
说实话，安装这活儿看似简单，拧螺母谁不会？但实际上——80%的泄漏都是安装不当造成的。你信不信？有回我去客户现场，发现管子拧得过紧，接头锥面被压出深沟，O型圈都挤烂了。操作工还一脸无辜：“我怕漏油，使劲多拧了两圈。” 拧紧力矩是有标准的，尤其英锥螺纹，必须在规定力矩下装配，再用开口扳手打紧1/4圈，多拧一点就可能过紧。
另一个常见作死操作：没有给管子留足的松弛段。液压缸一动，管子跟着伸缩，如果绷得太紧，就像拉面一样，接头根部反复受拉力，疲劳断裂。我一般建议，软管安装后，在移动端至少要留出管体外径10倍的松弛长度。而且，严禁扭曲！安装时可以在管子上画一条蓝色色带线，装完后检查色带是否平直，要是拧成麻花了，马上返工。
❗ 还有，别让不同材质的接头和管子硬配。见过有人把美国标准的SAE法兰接头强行装到德国标准的管体上，结果密封槽根本不对位，靠生料带去堵。这是玩命。
日常检查，我踩过的坑与总结的土法子
很多厂子的点检表就是走形式，看看外皮有没有磨损。可等你看到磨损，内部早就完蛋了。我每次检查，必须用手摸。对，就像老中医把脉。顺着管子从头摸到尾，一点异样感都不能有：鼓起、变软、硬块、或者外包层被割出深口——只要摸到一处，立马换！还有，靠近接头10公分的位置，是死亡高发区，因为这里的钢丝层最容易疲劳断丝。如果看到外皮起泡，那是内胶层分解气体渗出，管子已经不保。
问：橡胶软管一般多久更换一次？有没有强制标准？
答：这事儿真没一刀切的答案。国际标准比如ISO 8331只说根据使用条件定期检查更换，没说具体年限。但在重工业领域，我们一般建议：即使外观完好，使用满两年或累计工作6000小时（以先到为准）必须强制更换。如果是高温、高脉冲、化学腐蚀环境，周期还要砍半。千万别等到漏了再换，那时可能连人都漏没了。
问：编织管和缠绕管到底怎么选？我看着都差不多。
答：简单粗暴地说：中低压选编织，高压脉冲选缠绕。编织管（一层或多层钢丝编织）柔性好，便宜，适合一般液压系统，但抗脉冲能力不如缠绕管。缠绕管（多层螺旋缠绕）刚性大，贵，但耐高压、抗脉冲是一绝，挖掘机、注塑机都用它。不过现在也有编织+缠绕复合的，兼顾柔性和强度，但价格更感人。看你钱包和工况。还有个窍门：野外工程机械，优先选带耐磨外胶层的，比如黑色聚氨酯外包，比普通合成胶耐磨十倍。
💡 最后说个好多老师傅都不知道的点：如果你听见管子发出“嘶嘶”声，别以为是接头漏气——可能是内胶层破损后，高压油在钢丝层里窜流产生的高频振荡。这时候管子内部已经烂了，随时爆。
就说这么多吧。回见，我得去换根管子了。
