先别急着划走，说点扎心的。你是不是也遇到过：新买的软管，三个月就硬得像根棍？或者明明选的‘耐压型’，一开机直接吸瘪？💢
材料选错？那是你没看懂厂家的‘文字游戏’
我见过最离谱的案例，苏州一家净化车间，装修队图便宜买了普通PVC软管接排风。结果，没出俩月，管子内壁全是黑霉斑——净化车间？成了细菌培养皿。🦠塑料软管这行当，材料名称就能把人绕晕。PVC、PU、PE、EVA、硅胶……光听名字？鬼知道哪个适合你。说实话，多数业务员自己都分不清，只会说‘这个质量好’。
拿最常用的PVC软管来说。它分工业级和普通级。工业级增塑剂迁移率低，没那么快发硬。但如果你用在低于零下10℃的环境，PVC就脆了，一折就断！🫲 而PU软管（聚氨酯）韧性好，耐磨是PVC的五倍不止，但怕水解——潮湿环境下强度掉得飞快。
还有防静电塑料软管，不是随便印个‘ESD’就行。得问清楚表面电阻值，10的6次方到10的9次方欧姆才叫防静电，有些写着‘导电’其实是10的3次方以下，完全两码事。❗
壁厚？耐温？这些参数不是越高越好
很多采购有个毛病：参数全靠拍脑袋。觉得壁厚够厚就耐用，耐温标得高就保险。其实呢？💡去年宁波一模具厂，用内径50mm的钢丝增强软管抽热气，标的耐温150℃。结果一礼拜就塌了——因为那是长期耐温，人家热气峰值能冲到180℃。软管软化塌陷把抽风堵死，模具过热差点报废。你说冤不冤？

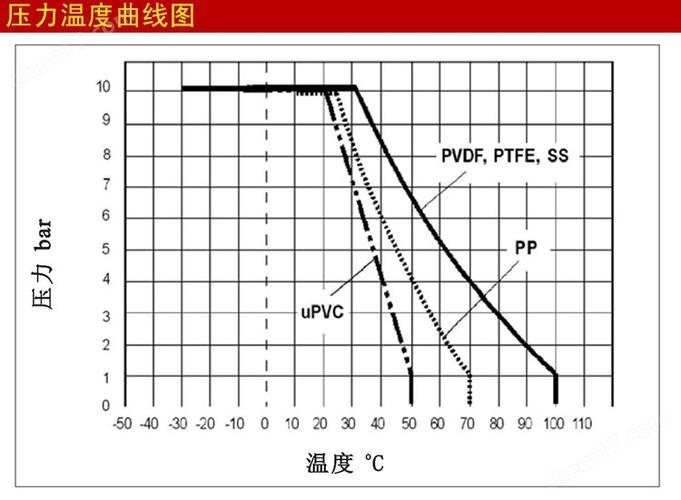

壁厚也一样。太厚了自重增加，弯曲半径变大，机器臂带着费劲，接头还容易脱扣。我建议你们看工作压力曲线，正规厂家会提供温度-压力折减系数。比如常温下能耐0.6MPa的PU管，到60℃可能只剩0.2MPa。不看曲线只看最大值，纯粹耍流氓。
QA：那些扎心的实际问题
答：别信什么‘闻起来没味道’。必须看FDA或EU 10/2011认证，而且注意——有些管子声称‘不含双酚A’，但用了邻苯二甲酸酯类增塑剂，同样不能接触油脂食品。✅ 最简单一招：要供应商提供第三方检测报告，重点看总迁移量和特定迁移量。如果对方支支吾吾，直接拉黑。
问：我那根吸尘管老被铁屑扎破，加厚也没用，咋整？
答：吸尘磨损不是单纯厚度问题。你该试试内壁加钢环的耐磨软管，或者聚氨酯内衬的。还有，检查下吸入口，是不是太多直角弯头？风阻大了，碎屑在管内翻滚时间更长，不破才怪。💢 还有个偏方——管子外面套一层废传送带，虽然丑，但耐磨指数飙升。
接头是致命短板，没人提醒你吗？
一根软管报废，七成原因在接头。卡箍拧太紧，把管壁割破；拧太松，一加压直接喷开。见过常州一家涂装线，因为接头脱离，静电没导出，火花引爆粉末——这真不是玩笑。选接头记住三点：材质匹配、同心度、防松脱设计。不锈钢卡箍比镀锌的贵几毛钱，但锈蚀风险低得多。如果用在振动大的泵出口，老老实实用双卡扣或法兰接头，别省那点钱。✅
对了，现在有些高端软管自带快装接头，一插即锁，适合经常更换的场景。虽然贵，但停机时间省下来人工费，其实划算。我那个做医疗器械的客户，因为这个把人工减少了30%，老板笑成花。
寿命预测？别掐指一算，看数据
很多人问塑料软管能用多久。这问题就像问‘人能活多少岁’——没有标准答案。但可以根据工况估算。关键看三个东西：介质腐蚀性、工作频率、环境UV光照。室外用的塑料软管，不加抗UV剂的话，半年就脆化。经常拖拽的软管，要考虑弯曲寿命，正规测试是10万次弯折无裂缝。如果你每天弯折几百次，一年都悬。
我习惯给客户做个简单表格，把温度、压力、介质、移动频率列出来，然后对照厂家给的加速老化数据。虽然不精确，但至少知道半年后该换，而不是等它爆了再停线。💡
到底怎么选？一张野路子清单
别嫌烦，给你个粗暴版：– 常温常压走水，勤换不怕硬，用工业级PVC最经济。
– 需要弯曲、耐磨、耐低温（-20℃以上），上PU。
– 高温气体（>100℃）？选硅胶或EPDM橡胶软管，但注意压力很弱。
– 油类介质，NBR橡胶或特殊PU，PVC碰油就膨胀。
– 透明要求高，PU透亮，但变黄风险大；硅胶半透明但稳定。
– 抗静电必须的！特别是抽粉末、溶剂，命比钱重要。
还有，塑料软管的储存也有讲究。别堆在露天或靠近电机的地方。曾有个客户，把整卷软管放变压器旁边，三个月后硬得像化石——电磁场加速了增塑剂迁移，血的教训。🫲
说白了，没有万能管，只有合适的工况配置。下次采购，带着技术参数去怼供应商，别光听忽悠。毕竟，爆管的那天，擦屁股的不会是卖管子的那个。
