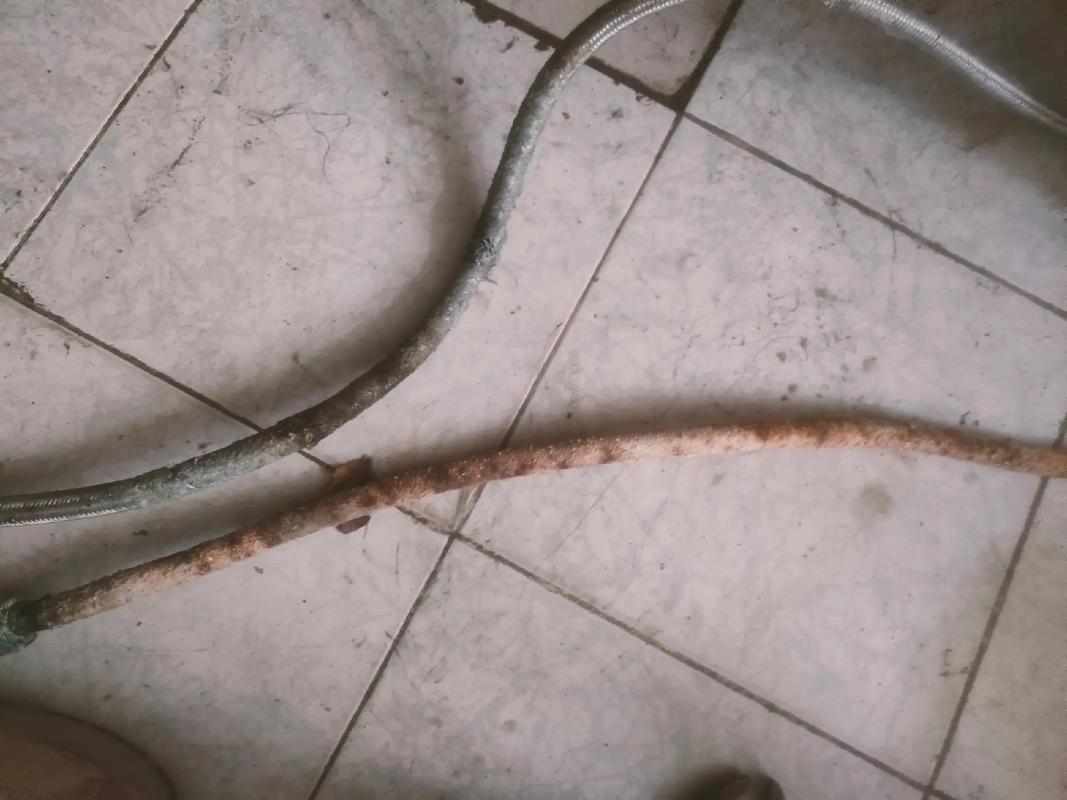

内衬全烂了，钢丝增强层暴露出来，跟被啃过似的。一问才知采购图便宜，选了家没听过的牌子，材质单上写着“UPE”，实际检测混了回料。这事儿让我郁闷了很久。工业软管这玩意儿，平时不起眼，真出了事就是大事故。可惜很多人——甚至一些老工程师——到现在还没整明白里面的门道。错！
所以今天这篇，我打算把一些压箱底的经验倒出来。不按教科书的路子走，想到哪说哪，但保证每个字都实打实。
软管不是管子？先搞清你面对的是个什么物种
有一次我去做一个食品灌装线的验收，甲方项目经理硬要拿PVC钢丝软管抽食用油，还说“都是塑料的能有啥区别”。当时我就…唉。傻得可爱。
工业软管跟硬质管道完全是两个概念。它得承受负压、弯曲、振动，还得耐得住各种化学品的渗透。材质选错，短则几天就鼓包、硬化，长则…像上面那个例子，直接酿成事故。✅
分分类吧。按用途我习惯这么划：
– 流体输送软管：最常见，水、油、酸碱、溶剂都在此列。内层材质是灵魂。
– 粉体/颗粒输送软管：要耐磨！内壁必须光滑或特殊处理，不然静电积聚能打火。
– 食品级软管：必须符合FDA/欧盟1935/2004，没有妥协余地。见过用工业软管灌白酒的吗？塑化剂就是这么来的。
– 高温/高压软管：比如蒸汽、导热油，补偿器或者编织层结构完全不同。
– 专用于气体的软管：燃气、惰性气体，渗透率和阻燃性是关键。
但说实话，很多厂家瞎标参数。上周还看到一款号称“耐温150℃”的橡胶管，我拿样品去烧，120℃就开始发粘冒烟。噱头！
选型不看这三点，等于给自己埋雷
经验之谈吧。每次有新人问我怎么选软管，我就让他们填一张“灵魂质问”清单：介质、温度、压力、弯曲半径、使用环境、接头形式、认证要求。少一个都不行。
尤其介质兼容性，必须死磕。拿丁腈橡胶（NBR）来说，耐矿物油是好手，但碰上乙二醇基刹车油就肿胀得跟泡发的海参似的。还有，别光看化学兼容表——浓度和温度一叠加，又是另一回事了。80%的浓硫酸常温下能用碳钢，但软管得用特殊氟橡胶或PTFE。💡
再说弯曲半径。这事好多人都忽略。软管弯折过度，加固层受力骤增，寿命能缩短90%。我见过一根进口聚氨酯耐磨管，因为安装时绷得太紧，弯折处三个月就磨穿，而那根管子的标称寿命是五年。心疼。标注的弯曲半径是最小值，实际用最好放大1.5倍。❗
还有那个该死的脉冲冲击。液压软管时不时“砰”一下，对骨架层的疲劳损伤是持续性的。选型时必须问清工作循环次数，高压工况还得算安全系数4:1。唉，这些细节说起来没完。
问：同样是耐磨软管，抽吸干灰和输送湿泥到底该选内壁光滑的还是波纹的？
答：好问题。干灰尤其是磨蚀性强的粉末，比如石英砂、氧化铝，一定要选内壁非常光滑的软管，而且必须是可导电的防静电材质——光滑内壁减少滞留和磨损，导出静电防爆。湿泥或浆料，带有一定冲击和水润，可以选择带波纹结构的，波沟能容留液体形成润滑膜，反而加强耐磨性。但波纹会增加压降，看权衡。我个人习惯：干粉找纯聚氨酯（PU）平滑管，湿泥考虑NR/PU复合波纹管。千万别混。
问：食品级软管清洗时用蒸汽直接喷，是不是管子能耐受标称的温度就没问题？
答：绝对误区！蒸汽实际带入的热冲击和压力波动远比恒定温度恶劣。标称耐温120℃的管子，遇到瞬间130℃以上的蒸汽可能内层微裂，反复几次就分层。食品厂要选用明确标注“可SIP/CIP”的软管，通常有铂金硫化的硅胶或EPDM材质，还得看表面疏水性。另外清洗后必须彻底晾干，残留水珠滋生细菌，再好的管子也白搭。✅
维护与可靠性：一根软管的死亡预兆
别等漏了才换。我是真心建议所有工厂把软管纳入预防性维护清单。每隔一阵就看看这些征兆：
– 外层出现龟裂或鼓包——材料老化或内部层间分离。
– 加压时管体有不正常的移动或扭曲——增强层断裂了。
– 接头处渗漏——重新扣压或者赶紧换。
– 表面有永久性弯折痕——说明超过最小弯曲半径，结构已受损。
– 内壁起泡、脱落（可以用内窥镜检查）——料想快堵了。
还有静电检测，传输非导电流体时，软管内外壁的导电层电阻必须定期测，超过10^6欧姆就得处理，不然火花一出事就大了。💡
说实话，写了这么多，心里其实清楚，成本永远是悬在头上的那把剑。但有些钱真不能省，尤其是涉及安全、卫生的环节。我见过最离谱的是拿普通空气软管临时顶替氯气管，理由就是“压力不高”。这件事想起来我都后怕。
长点心吧。工业软管远远不止一根橡胶管那么简单，它是一整套连接方案里的薄弱点，也是最容易被忽略的命门。
