入行十几年，见过的橡胶软管事故比吃过的盐还多。爆管喷油只是轻的，有次高温液压油直接射穿操作工的手套，二级烫伤，车间停工半天。原因？一支接头扣压量少了两毫米。两毫米！你能信？
谁在给你挖坑：软管选型那张表
很多工程师拿着样本册选型，只看通径和压力等级，然后直接跳到接头那一页。说实话——我早些年也这么干。但软管这东西，远没有看起来那么“结实”。温度、介质、弯曲半径、脉冲频率，每多忽略一个参数，寿命可能就打对折。
前年给一家冶金厂做液压系统改造，工作压力21MPa，设计团队直接选了标准EN 853 2SN的两层钢丝编织管。查表压力完全够，对吧？
结果呢？投产不到三个月，钢包回转台的软管就鼓包了。现场一测，油液温度最高冲到110°C——选型时按常温40°C算的，实际软管橡胶层在高温下软化，钢丝的附着力下降，压力再一冲击，分分钟分层。后来换了耐温121°C的合成橡胶内胶层软管，才算消停。

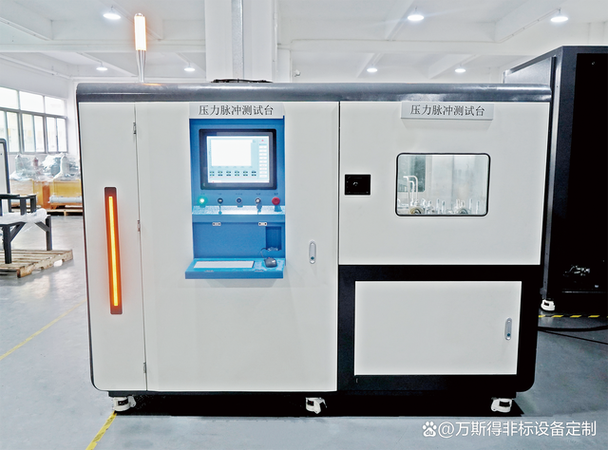

这就是典型的“静态选型”碰到“动态工况”。软管必须降额使用。样本上的压力值，是在实验室脉冲台上跑出来的。实际安装有弯曲、有振动、还有环境侵蚀，得留余量。我的习惯：间歇冲击工况，按样本爆破压力的四分之一选；持续脉动，四分之一都嫌高，往五分之一去靠。
接头扣压：魔鬼在细节
软管总成一半的命，捏在扣压师傅手里。你没看错，扣压量差0.3毫米，拔脱力能差出一吨去。不是危言耸听。我见过最离谱的“省钱”操作，某小作坊为了省扣压模具，用相近尺寸的模子硬压，美其名曰“都能卡住”。卡住？确实卡住了，软管一受压，接头直接飞出去，像出膛的子弹。
用专用扣压机和配套模具，这钱不能省。✅扣压后必须测量套筒外径，对单层编织管、两层编织管、缠绕管，都用不同的压缩率。一般两层钢丝管扣压后要测量套筒直径，控制在扣压前直径的±0.1mm内，用卡尺一个个量，嫌烦？💡那你想过爆管后停产一小时损失多少吗？
还有扣压长度。接头套筒压痕长度，必须和接头厂家给的参数一致。短了，咬不住；长了，应力集中，软管根部容易断裂。有些老师傅凭手感，太悬了。现在好点的扣压机都带位移传感器和压力曲线监控，每次扣压数据上传，不良品直接报警——那才叫靠谱。
一根橡胶软管的寿命，从安装就开始倒数
装软管有什么难的？两头拧上就是。可你见过把软管拧成麻花的吗？安装时没注意自然弯曲方向，接头一拧紧，软管本体就受扭转。扭转5°，疲劳寿命减少70%；扭转7°，基本等于谋杀。这不是我编的，国际标准ISO 8331里白纸黑字。
来，问两个扎心的问题：
问：软管安装时弯曲半径不够怎么办？用长一点的软管绕个大圈行不行？
答：千万别！软管弯曲半径小于最小允许值，增强层会起皱或压扁，内胶层受力撕裂，初期可能不漏，但脉冲几次后突然爆管。正确做法：要么换直通接头加弯头过渡，要么用定型好的90°或45°软管总成。实在空间受限，改用更高柔性的螺旋钢丝增强软管。绕大圈没用，软管内部结构已经折伤了。
问：旧软管看着外皮挺好，能不能拆下来换到另一台机器上用？
答：你当是水管呢？彻底打消这念头！橡胶软管的老化是内外同时发生的。外皮可能只是微小龟裂，内部橡胶早已硬化、掉渣，甚至钢丝锈蚀。只要拆装一次，接头套筒的扣压区就松动，二次扣压？不存在的事。软管是消耗品，到期就换。一般液压软管建议2-3年强制更换，恶劣环境1年。
再说说存放。有些厂子把备件软管直接扔露天，太阳晒雨淋。橡胶怕臭氧，怕紫外线，没装机就提前老化。存放要求：避光、干燥、温度0-35°C，两端要封堵，不能堆叠挤压。这些细节没人注意，等到用的时候一压就裂，还怪质量不行。
你买的“便宜货”，可能是天价
有次客户拿条新软管来检测，外观和名牌一样，价格便宜一半。切开一看，钢丝层稀疏得像栅栏，而且搭接不均匀，内胶壁厚差出一倍。这种管，脉冲测试连20万次都撑不过——正经管子要过100万次。❗️更可恨的是，接头材质用45号钢调质的，硬度偏低，扣压后卡不住，极易拔脱。
不少采购只看单价，不算综合成本。好橡胶软管用丁腈橡胶或氢化丁腈橡胶内胶，耐油耐高温；便宜货用再生胶，一两年就硬化开裂。钢丝用高强镀铜钢丝，便宜货可能用冷拉丝甚至铁丝？你以为赚了，其实埋了颗不定时炸弹。
那怎么选靠谱供应商？看它敢不敢提供材质证明和型式试验报告。敢不敢让你随机抽检。敢不敢签质量保证协议。那些支支吾吾说“我们跟某某品牌一样，只是没打标”的，扭头走吧。
最后唠叨一句：橡胶软管看似简单，却是整个液压系统的血管。血管堵了、破了，心脏再强也没用。选型留余量、扣压守标准、安装避扭转、存放讲科学，别等出了事再拍大腿。
真到那时候——腿拍断了也没用。
