有一次在项目现场，甲方问我：‘这膜能用多久？’我反问他：‘你多久没换你家的净水器滤芯了？’——膜分离没那么神秘，但坑也不少。说实话，入行十几年，眼睁睁看着这技术从‘高精尖’变成‘大路货’，有些话不吐不快。
千万别被那些销售PPT忽悠了。什么‘永久寿命’‘免维护’——都是鬼话。膜也是耗材，跟轮胎一样，该换就得换。但是！用得好了，它绝对是个省心省力的好家伙。比如做切削液再生，原来一槽废液得花大价钱委外处理，现在机器里过一遍膜，清液直接回用，浓缩液才拉走。成本？半年回本。真事。
膜：谁发明的？分类？原理？简单说几句
膜分离，本质上就是筛沙子。只不过筛孔小得你想象不到。小到分子级别。拿粒子直径说事：微滤（MF）截留0.1-10微米的颗粒——细菌、悬浮物。超滤（UF）再小点，0.01-0.1微米，大分子有机物、病毒跑不掉。纳滤（NF）和反渗透（RO）就更变态了，纳滤能拦二价离子（比如硬度钙镁），反渗透连一价离子（钠、氯）都过不去，出来几乎是纯水。但RO膜对操作压力要求高，能耗也大，所以别一上来就上RO，除非你需要超纯水。

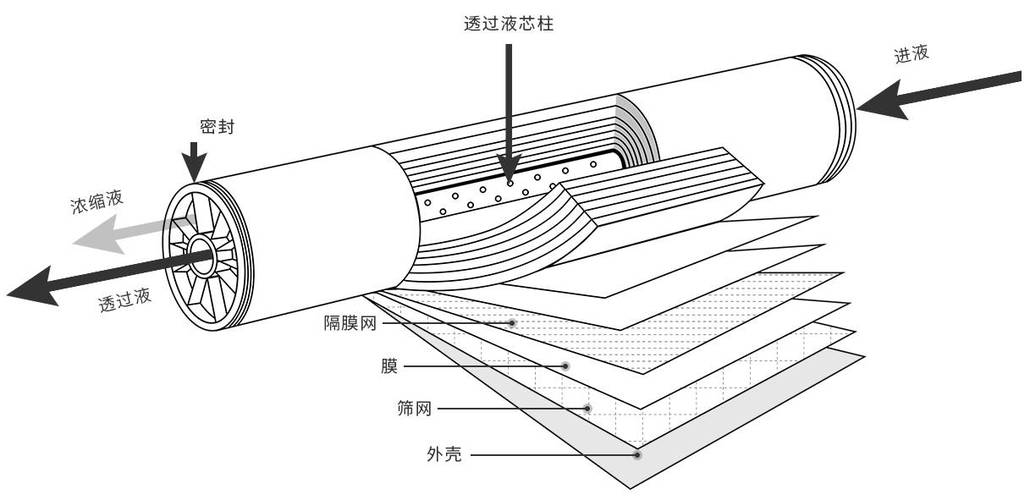

膜的材料也五花八门。PVDF（聚偏氟乙烯）耐化学清洗，PS（聚砜）便宜但脆，陶瓷膜死贵但能高温蒸汽灭菌——制药行业爱用。材质选错，等着膜丝断掉哭吧。我见过一食品厂用PS膜处理含油废水，三个月膜丝全糊了，非要贪便宜。唉。
工业现场：那些书本上不讲的糟心事
你以为膜装上去就万事大吉？做梦。预处理做不好，膜就是一次性用品。曾经有个印染废水项目，原水直接进超滤，运行压力一周翻倍，拆开一看，膜面糊了一层棉絮状的东西——那是浆料和纤维。所以砂滤、炭滤、精密过滤器，一道都不能省。✅经验：预处理出水浊度<1NTU，SDI<5（反渗透进水要求Silt Density Index小于5），膜才安全。❗别信厂家说‘我们的膜耐污染’，耐污染不是不怕污染！
还有个头疼事：清洗。在线反冲洗是日常，但每隔段时间必须离线化学清洗。酸洗除无机垢，碱洗去有机物，次氯酸钠杀菌。洗的时候要控制浓度、温度、循环时间。有一次操作工把次氯酸钠浓度搞高了，洗完后膜产水电导率飙升——膜脱盐层被氧化了，直接报废。几十万打水漂。
问：膜分离设备前期选型时，最容易忽略什么？
答：产量波动。好多业主只给平均流量，结果生产旺季一来，膜系统超负荷，产水不够用，出水水质还变差。必须按最大小时流量选型，还要考虑温度影响——冬天水温低，产水通量会下降，得预留20-30%的余量。另外，回收率不是越高越好，追求90%以上回收率，浓水侧结垢风险暴增，最后膜堵了，得不偿失。建议和工程方反复沟通用水规律，别拍脑袋定方案。
💡一个实用招：如果空间允许，设计一个缓冲水箱，既能应对波动，又能让清洗系统有地方配药。别为了省地方，把设备做得紧巴巴，后期维护得跪着操作。

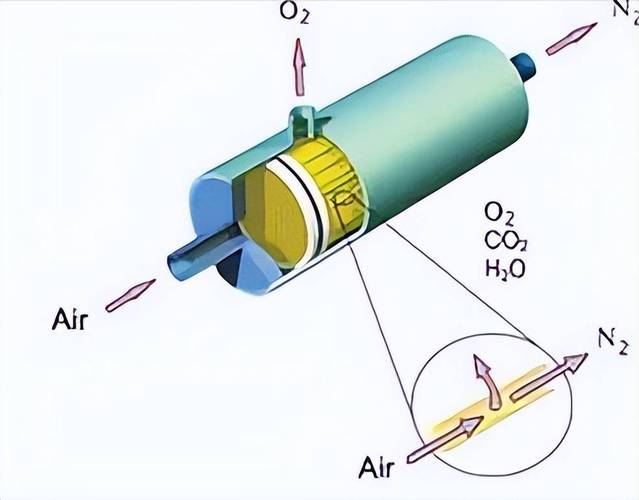

膜分离的未来？确实有惊喜
前几天去一个盐湖提锂的项目现场，用的电渗析膜，那叫一个精细。直接从卤水里分离锂离子，其他镁、钙留下。以前靠蒸发，慢死了，现在一条膜线日产几吨碳酸锂当量。还有沼气提纯，用膜分离二氧化碳和甲烷，出来的生物天然气直接并入管网。✈️这些新方向，利润比污水处理高得多，但技术门槛也高。想赚快钱的，洗洗睡。
还有更前沿的：正渗透（FO）、膜蒸馏（MD），用来处理高盐废水，实现零排放。不过说实话，这些暂时还烧钱，普通工业企业玩不起。除非你有补贴或者环保高压。我看好FO，它能吃非常脏的水，能耗低，只是汲取液再生麻烦。哪个天才要是能解决再生问题，绝对载入史册。
问：膜系统停机保养，需要注意什么？听说有人用甲醛保护？
答：甲醛早已被淘汰，有毒。现在短时停机（<7天），每天循环一次清水或产品水30分钟即可，抑制微生物。长期停机，用1%亚硫酸氢钠溶液浸泡，密封防细菌。关键是：膜千万不能干！一旦脱水，膜孔结构塌缩，性能就不可逆地毁了。北方冬天还得防冻，有次一个厂冬天停产后膜元件结冰，内部支撑层裂开，只能全换。所以，要么吹干，要么加防冻液，但吹干对膜也不好，还是做好保温靠谱。✅定期检测保护液pH值，如果下降就是细菌滋生了，赶紧换。
其实膜这行，三分产品，七分管理。再好的膜，落在不负责任的运维手里也是废铁。可惜很多老板只买贵的，不培养技术人员。我培训过的操作工，有的连SDI是啥都不知道，就敢按‘启动’。能不出事？
最后说句得罪人的：不要迷信进口膜。国产膜这些年进步神速，尤其是超滤、微滤，性价比甩开几条街。但反渗透高端领域，进口还是稳。选型时，让厂家提供同类工况的业绩清单，最好去现场考察。别坐在会议室里看参数表拍板。
总之，膜分离是把利器，但别指望它是万能钥匙。用好了，污水处理、物料分离、资源回收，样样出彩。用不好，就是一堆废塑料。就看你懂不懂它了。
