喷雾干燥玩砸了？别慌，老司机带你看看这些门道-中远盛泰工业

说出来你可能不信——我入行头三年，光喷雾干燥的粘壁就搞砸过不下二十次。对，就是那种清塔清到怀疑人生，恨不得把整套设备扔进回收站的绝望。后来慢慢摸透，这玩意儿的脾气，真不是看两本手册就能掌握的。它像个倔脾气的厨子，火候、刀工、食材，差一丝都不行。

选型？先跟你的物料深度对话

先别急着翻样本册！停。那玩意是给完美物料准备的，可现实中的物料——尤其是那些高糖、高油、热敏性强的——全是个性选手。有一次客户要做酶制剂，热风温度一高就失活，我们硬是把进风温度从180℃一路压到120℃，同时调整雾化器转速，愣是搞出了符合收率的粉。所以物料特性永远第一顺位：含水量、粘度、热敏性、甚至休止角，全得摸透。

选雾化器更是纠结。压力式？离心式？气流式？我见过太多人闭眼选离心盘，结果碰上高粘度物料，盘边一圈糊得跟锅巴似的。压力式呢，喷嘴孔径算不准，直接喷出一堆“鼻涕状”，根本不成粉。实话讲，现在遇到新物料，我都是先上试验机，少量试，多做几次，总比上大机后哭着清塔强。✅ 试验！试验！试验！重要的事说三遍。

粘壁？这招不一定能根治，但能救命

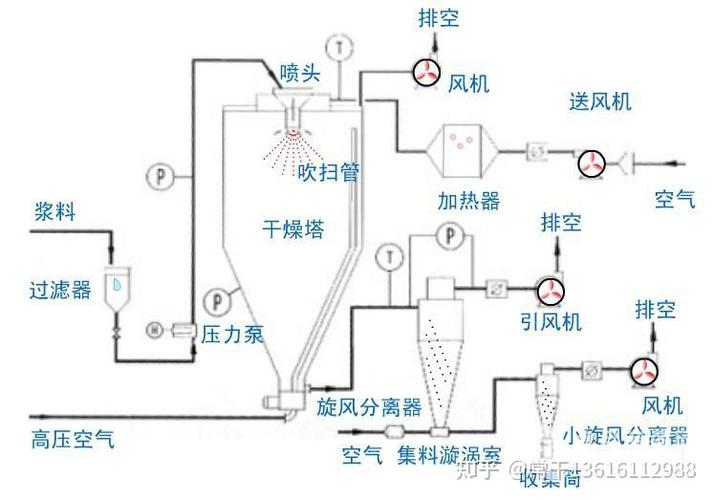

粘壁，每个喷雾干燥人的噩梦。我记得最惨一次，干燥塔结块厚到需要用风镐凿……那酸爽。后来痛定思痛，总结了几条血泪经验。首先，塔壁温度控制是关键。很多人只盯着进风排风温度，却不知道塔壁如果过冷，物料一贴就冷凝粘上。加伴热夹套、提高进风温度、或者用冷风扫壁——注意，冷风扫壁容易造成局部温度梯度，反而可能加重，得根据物料吸水特性来。

还有，千万别忽视空气分布器。气流不均，局部涡流，直接把湿物料甩到壁上，神仙难救。那次我们整改进风口，加装导流板，调整角度，粘壁立马减少六成。❗️当然，物料本身也有关系，像某些多糖类，天生爱粘，就得在配方里加些助干剂，比如麦芽糊精，哪怕增加成本也认了。问：我设备用了三年，最近频繁堵喷嘴，怎么回事？答：大概率不是喷嘴本身的事。先检查过滤系统！物料里的杂质、料液中的大颗粒、或者管路里的死角和沉积物，都会堵。其次，看雾化压力稳定性，压力波动会导致间断性喷射不畅。最后，才考虑喷嘴磨损——定期检查孔径，这玩意是耗材，别等它坏了才换。

能耗高得离谱？这几个坑你踩了几个

翻开电费单……喷雾干燥就是只电老虎。但很多时候，高能耗是自己“作”出来的。比如进风温度设定过高——别以为温度越高效率越高。热效率与进出口温度差、排风湿度强相关。有一次我们将排风温度从85℃降到75℃，电耗竟然降了10%！因为整体热量利用更充分了。💡 秘诀：尽可能提高进风温度同时降低排风温度，但别让露点逼近。再一个，废气余热回收。好多厂直接把热气排掉，白花花的热量啊！加个气-气换热器，用废热预热新风，投资不大，几个月就回本。还有变频技术，引风机、雾化器电机上变频器，根据负荷调节，妥妥的节能。讽刺的是，很多老板舍得花大钱买设备，却在这些小改造上抠门，结果运行成本年年飙升。问：离心式和压力式雾化器，节能上哪个更好？答：没绝对，看工况。离心式雾化器电机功率消耗大，但适合高粘度、大粒径产品；压力式靠高压泵，液体流速控制更精准，中小粒径有优势，且整体电能效率可能更高。但压力式喷嘴磨损快，维护频繁。还是得结合物料和产量算总账。

尾声：别把喷雾干燥当玄学

干了这么多年，愈发觉得这行没捷径。理论当然重要——干燥动力学、传热传质，这些基本功得扎实。但更不可替代的，是面对实际物料时那种“手感”。有时候参数调来调去，不如干脆换个思路，从配方前端调整，或接受部分粘壁然后强化在线清洗。毕竟，生产稳得住、成本控得住、品质守得住，才是硬道理。😌 所以，下次你遇到棘手问题，别死磕说明书，去现场摸摸塔壁温度，看看雾化油尺，闻闻排风味道……答案往往就在那些细微处。

喷雾干燥玩砸了？别慌，老司机带你看看这些门道

选型？先跟你的物料深度对话

粘壁？这招不一定能根治，但能救命

能耗高得离谱？这几个坑你踩了几个

尾声：别把喷雾干燥当玄学

文章目录

最新文章

热门标签
