刚玉，学名氧化铝，自然界里就有。但工业用的，那是人造的。说实话，我第一次见到刚玉磨料时，觉得这玩意儿不就是一堆碎石头？结果被老师傅一顿骂——这可比金刚石还狠，当然，得看怎么用。晶型结构决定了它的锋利度，α-Al₂O₃是工业上最常用的晶型，硬度仅次于金刚石，但价格却只有金刚石的零头。不过话说回来，买磨料真不能只看硬度，后面我会细说。
刚玉不是玉，是工业的牙齿
很多人一听“刚玉”就联想到玉石，其实完全两码事。工业上刚玉磨料的历史能追溯到十九世纪末，自从电熔技术成熟后，它就成了金属加工、木材打磨甚至半导体行业的“幕后英雄”。真有意思，这么硬的东西，诞生过程却像炼钢——把铝矾土扔进电弧炉，两千多度高温熔炼，冷却后砸碎筛分。你拿到手上的那包黑乎乎的颗粒，可能已经切过上百根钢管了。
我常跟采购的同行说，别看刚玉粗粗拉拉，里头的门道细着呢。结晶形态、杂质含量、甚至是破碎后的颗粒形状，都直接影响磨削效率。有一次给一家刀具厂推荐磨料，明明同样的粒度，换了个厂家就废品率飙升——后来才发现，那个批次的磨料颗粒偏长，在砂轮里结合不牢。教训啊！颗粒形状对你的工艺稳定性至关重要，不是简单看个粒度号就能完事的。
棕刚玉、白刚玉、铬刚玉：三兄弟的明争暗斗
逛过磨料市场的都知道，刚玉那一家子特别热闹。最常见的是棕刚玉，A符号，颜色发褐，因为含了点氧化铁和二氧化硅。韧性好，价格便宜，用于碳钢、合金钢的粗磨简直是性价比之王。我记得当年学徒时，车间里码齐一垛棕刚玉砂轮，磨起铁道道出火花，那叫一个解压。

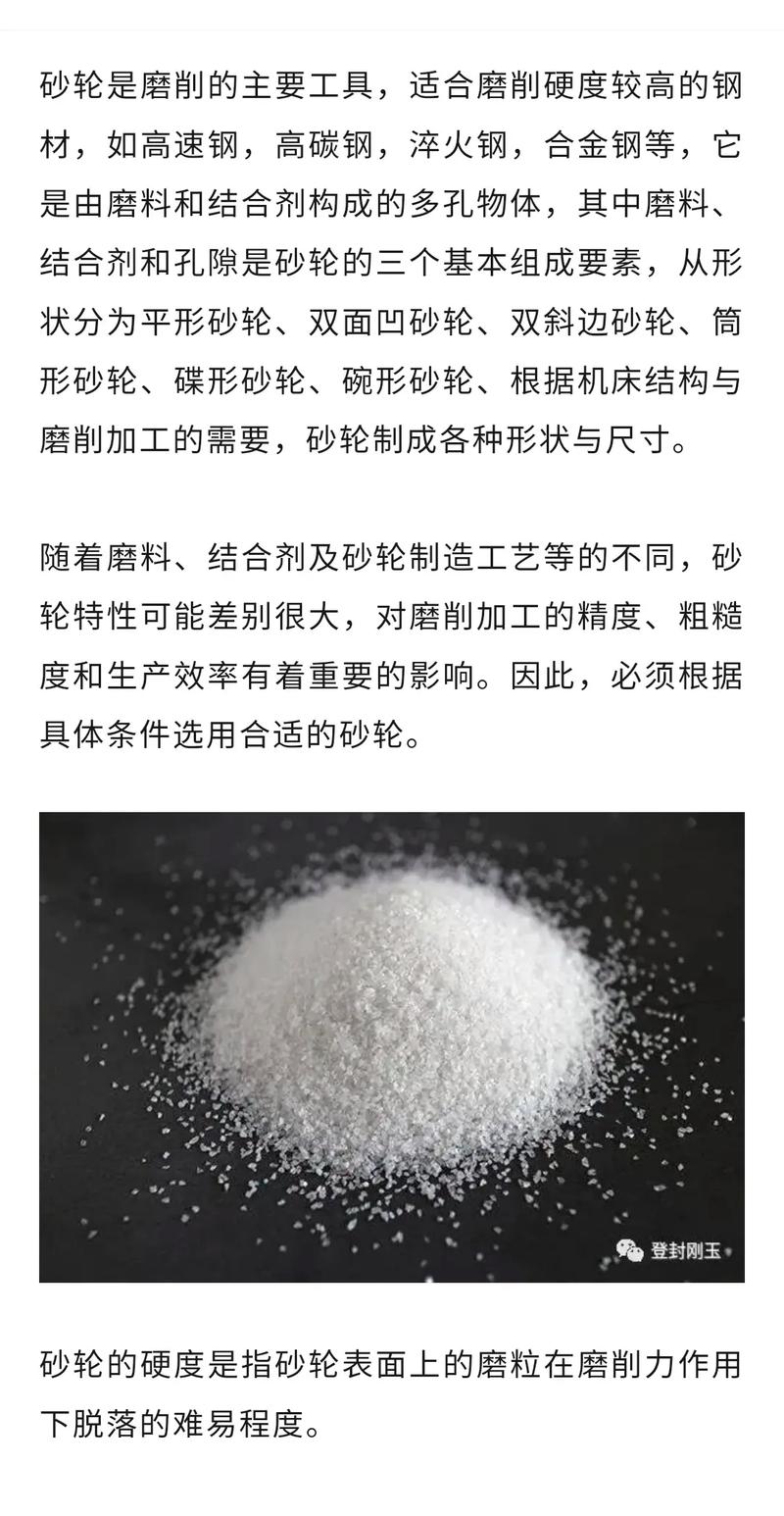

白刚玉就矜贵多了，氧化铝纯度拉到99%以上，雪白雪白的。它的硬度比棕刚玉稍高一点，但脆性强，自锐性好，磨削时不容易发热。🤍所以精密磨削、淬火钢、高速钢都用它。不过说实话，白刚玉的价格能顶棕刚玉两倍，有时候小厂偷换概念，混点棕刚玉进去——这就是下面要讲的坑。
铬刚玉是个有意思的变种，加了点儿氧化铬，变成粉红色或者玫红色。韧性比白刚玉好，磨削表面光洁度更高。我记得十年前第一次用它磨滚刀，出来的表面像镜子一样，差点以为是超精磨。❗但是，别因为它贵就乱用，不锈钢、高钒高速钢这些难磨料才值得，普通低碳钢用就是浪费。
更别提单晶刚玉、微晶刚玉这些后起之秀了。它们用特殊工艺把晶体长成等轴状，抗破碎能力更强，适合重负荷荒磨。不过市场有点乱，有些打着微晶旗号的，其实就是棕刚玉加点添加剂。这里头的水，踩过才知道深浅。
选购刚玉磨料，这些坑我替你踩过了
采购磨料，绝不是打个电话报个粒度就完事。有一回我犯懒，让供应商直接配货，结果回来一批“高仿”白刚玉，硬度值低了两个点，废了我整批精密零件。后来学乖了，一定抽检颗粒密度和化学成分，并要求厂家提供晶型检测报告。没人愿意费这事，但真出质量问题，赔进去的可不止那点检测费。
还有粒度选择，很多人喜欢一刀切。比如表面处理喷砂，用46#觉得太粗，80#又嫌慢，却不知道加一点磨料搭配——试试60#加少量24#粗粒，效率能提升30%！这都是经验谈，教科书上不写。😒
问：经常会遇到砂轮用到后阶段切削力急剧下降，感觉磨料还在，就是磨不动了，怎么回事？
答：这种情况一般是磨料自锐性不足，或者结合剂选得不匹配。刚玉颗粒磨钝了以后，如果没有及时脱落露出新刃，就会打滑。如果是棕刚玉砂轮，说明它的韧性在这里反而成了缺点；试试换脆一点的单晶刚玉，或者调高结合剂的硬度。另外，冷却液没浇到切削区也会让砂轮堵塞，我见过太多人冤枉磨料质量，其实问题出在供液喷嘴角度上。
问：白刚玉和棕刚玉能不能混着用？比如在同一个砂轮制造里混料。
答：能，但要看目的。有些厂家为了降成本，会在白刚玉里掺棕刚玉，这属于偷工减料。但如果是工艺需要，比如为了增加砂轮的缓冲性，在小规格砂轮里混入少量棕刚玉也合理。不过比例得严格控制，一般不超过20%，还得重新调整结合剂配方。我的建议是，除非你明确知道这么做的结果，否则别轻易混。不同磨料的磨损速率不一样，混不好反而造成表面不平整。有一次我用混合料磨削轧辊，结果轧辊表面振纹特别明显，分拣磨料后恢复正常——教训一次就够了。
最后唠叨一句结合剂的事。陶瓷结合剂最主流，但如果你磨的是橡皮、软金属，不妨试试树脂结合剂，能避免糊料。还有橡胶结合剂，给的表面光洁度高，不过耐热性差，速度上不去。选错结合剂，再好的刚玉也白搭。
工业磨料的世界就是这样，没有万能，只有合适。下次当你拿起一块砂轮，不妨多看它一眼——那里面凝固的不只是氧化铝，还有上百年的技术迭代和无数失败的代价。
