线束加工：那些年我们踩过的坑，以及为什么这个工艺至今无法完全自动化-中远盛泰工业

前两天去一家给新能源车企供货的线束厂，车间主任老李指着一段刚压好的端子直摇头——“你看，压得跟狗啃的一样，这种货装上去，不出半年就得召回。” 我凑近一看，端子变形倒谈不上，就是那压接痕迹有点毛刺，绝缘层包裹也稍微靠后了那么半毫米。说实话，如果只是目测，这活儿勉强能算合格。可老李从抽屉里翻出一张三个月前的售后分析单，撞车后气囊没爆开，原因最后追溯到一根信号线的端子微动腐蚀。就半毫米的偏差。所以，在线束加工这个行当，什么叫专业？专业就是跟半毫米死磕到底。

压接这个事，90%的人低估了它的复杂性

我到过不下三十家线束厂，上到给航天做配套的洁净车间，下到三五个人的作坊式加工点。最明显的一个感觉：很多老板觉得买台好的压接机就万事大吉了。他们舍得花几十万上进口的全自动端子机，却不愿意每月花两千请个懂行的调模师傅。结果就是，机器参数被人乱调一气，压接高度一会儿0.8mm一会儿1.2mm，做出来的端子拉脱力像过山车。我曾经测过一批线束，十个样品里有三个拉脱力直接低于标准20%——这意味着装车后，端子可能被发动机的震动给“抖”脱。你说可怕不可怕？压接，表面看就是铜丝和端子的冷压连接。但往深了说，它涉及材料塑性变形、接触电阻优化、应力松弛控制等等一堆学问。压接高度差个0.05mm，端子对铜丝的压缩率就能从理想的15%掉到8%，这时候接触电阻开始悄悄变大。车子没发动一切都好，一旦温度升高或者震动加剧，接触电阻可能瞬时飘到毫欧级别，导致信号丢帧——那些偶发性的发动机灯亮一下又灭，很多时候就是接地线压接不良惹的祸。问：为什么线束加工里，端子压接不能直接用焊接替代？焊接不是更牢固吗？答：还真不行。首先车规级环境里，焊接点的抗振动性能不如压接。压接是冷态连接，铜丝和端子之间形成的是气密性连接，理论上金属间冷焊，氧化风险低。而焊接会引入助焊剂残留，往后在潮湿高温条件下容易发生电化学腐蚀。另外，焊接点附近的铜丝会变硬变脆，折弯几次就可能断掉，这个在门板线束那种需要反复弯折的场景里是致命的。最关键的是，焊接工艺一致性更差，哪怕机器人焊，焊点大小、冷却速度都很难绝对统一，检查起来也费劲——压接只要看截面就能量化质量，焊接得照X光。所以尽管压接设备贵、调模麻烦，汽车线束主流还是压接。 [IMG_KEYMAP: 汽车线束压接截面金相分析图]

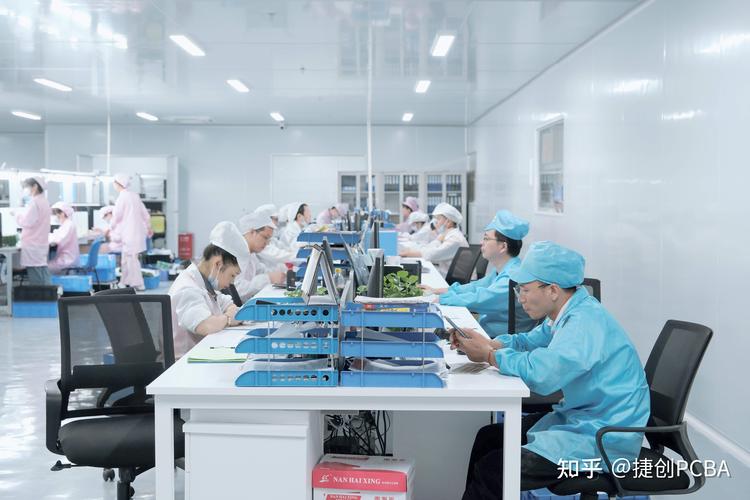

检测环节——别把问题留到总装线

我特别烦一种论调：“线束反正最后都要通电测试的，前面压接差点无所谓，测出来再返工嘛。” 这句话害了多少厂子。等你把线束总成装到检测板上，发现导通不良或者耐压不过，你根本不知道是哪个点的问题。一根发动机线束有上百个回路，你难道一个一个端子去排查？去年有个山东的客户，给挖掘机做线束，成品检测发现绝缘电阻普遍偏低。剥开线一看，好家伙，有三四处电线皮被剥线刀划伤了，当时没穿透，但在高湿度仓库放了两个月，潮气进去了。这一整批线束全部报废，直接损失四十多万。老板后来跟我喝酒时都快哭了，说早知道就在压接前加一道摄像检查了。现在靠谱的线束加工厂，在线检测至少三道：压接后的端子外观视觉检测、线束总成导通/绝缘/耐压测试、以及关键回路的气压泄漏测试（针对防水连接器）。视觉检测这块这两年发展特别快，高像素相机配AI算法，能自动识别端子变形、飞丝、绝缘皮压入等缺陷，比人眼不知道强多少。不过话说回来，设备再好也得有人能维护，有的厂买了检测设备，结果屏蔽罩从来不校准，最后误报一堆，工人干脆关掉警报——那跟没装有什么两样？问：小批量多品种的线束加工，怎么平衡检测成本和质量？答：这是个实在问题。总不能为了一百根线束专门开一套自动化检测工装吧，摊下来一根成本上百。我的建议是：关键安全回路（比如气囊、刹车控制器、高压母线的互锁回路）必须100%测试，这个绝对不能商量。对于非安全回路，可以采用组合测试方案，比如做几个通用测试板，通过编程切换不同线束的测试程序。导通和耐压可以通用，接插件适配可以用快换模块。外观检查，如果量实在太小，用高倍数码显微镜加一个显示屏就行，人工肉眼观察，但必须做首件检测和末件抽查，而且最重要的是——要把检测标准和合格样品照片贴在现场，别让工人凭感觉判。

手工线束VS自动化：自动化不是包治百病

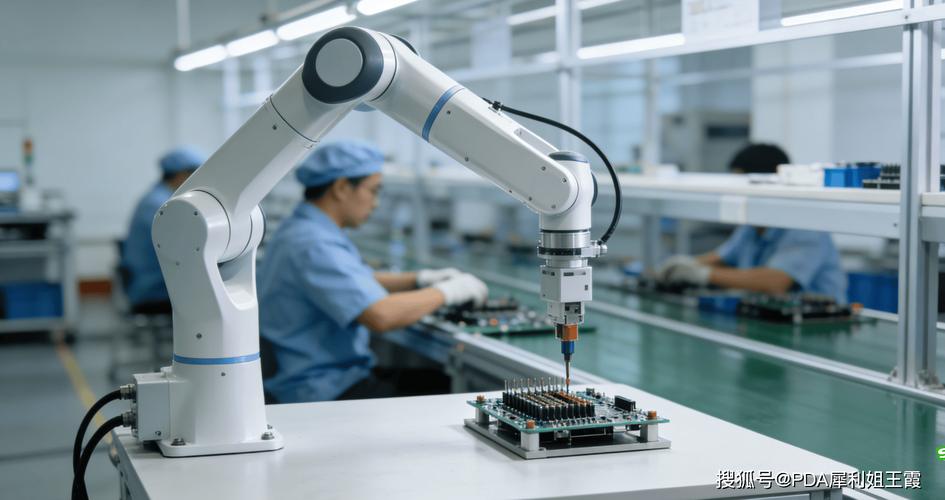

现在一谈线束加工，言必称“无人车间”、“工业4.0”。挺虚的，真的。线束这玩意儿天生就是非标件，同一款车的不同配置，线束分支长度、端子型号都不一样。全自动线，除非你是特斯拉那种销量，否则换型调试的时间可能比你实际生产时间还长。我见过一个厂，花了六百万引进全自动包胶布机，结果用了三个月就闲置了——因为他们的线束分支形态太复杂，机器转动的胶布经常缠不紧，或者打到线束本体。工人还得在旁边守着，速度还不如手工。但是，有些环节我还是强烈推荐半自动化。比如端子压接，用伺服压接机替代传统气动压机，能实时监控压接力曲线，发现异常直接停机。还有裁线剥线打端子一体机，现在国产的做得都不错，调好了切剥压一次完成，省太多人工了。不过别指望一台机器搞定所有线径，该换模具还得换，该调刀片深度还得调。机器买了，别丢下说明书就走了，操作工培训一定要跟上。另外，有些厂开始尝试协作机器人辅助布线。就是在标准布线板上，机器人抓手把线束按预定路径摆放，人负责缠胶带、插端子。这是个聪明的折中，人擅长处理柔性材料，机器擅长重复精准定位。我们去年帮一家电梯线束厂做了个方案，协作机器人辅助后，效率和一次合格率都提升了20%以上，工人也不那么累了，离职率降了不少。

材料那些事儿：铜丝不是铜丝，胶带不是胶带

一个容易被忽略的坑：材料批次差异。某次一个客户投诉，说新做的线束硬度偏大，装车时布线困难。查了一圈，最后发现是供应商悄悄换了PVC胶料的增塑剂配方。虽然进料检验时硬度在合格范围，但那批胶料温度敏感，气温一低于5℃就硬得像棍子。北方冬天，工人装线束时还得拿热风枪先吹软，效率可想而知。所以，关键材料，像铜丝、连接器、波纹管、胶带，一定要做批次一致性验证，不能只看规格书。铜丝这块尤其要注意。现在市场上铜价波动大，有的为了降本，用铜包铝丝冒充纯铜丝。外表镀层根本看不出来，只有看端面或者用光谱仪打。铜包铝丝在短时间通电测试完全没事，但是日后的氧化和膨胀系数差异会导致接触加速恶化。所以进料时，除了测直径、拉断力，一定抽检切几个端面看看。还有胶带。汽车线束用的布基胶带、PVC胶带，耐温等级有T1到T5级别。发动机舱要用T4以上，一些混动车高压线束甚至要求到T5。可有些线束厂给耐温要求150℃的部位贴了105℃的胶带，短的几个月胶带就脆化碎掉了，线束之间摩擦导致短路。这个错误低级但频繁发生，无非是库房管理混乱，把不同耐温等级的胶带混放了。对策：胶带架必须用不同颜色标签区分耐温等级，并且每卷胶带粘贴耐温标识贴，领取时扫条码复核。看起来繁琐，却能杜绝八九成的混用事故。问：高压线束（电动汽车）的加工和低压线束有什么本质区别？答：问得好。高压线束因为承载几百伏电压和几百安电流，对绝缘和屏蔽的要求完全是另一个量级。除了电线绝缘层更厚、耐压更高，还有一个致命点：屏蔽层的处理。高压线束必须保证屏蔽层360°端接，不能有任何缝隙，否则电磁干扰会泄露出去，轻则收音机杂音，重则影响整车控制器。压接屏蔽环的时候，压缩量要精确，太松屏蔽电阻大，太紧可能损伤内部绝缘。还有，高压线束连接器有严格的安装扭矩要求，要用带扭矩显示的扳手，不能凭手感。安全方面，高压互锁回路在所有连接器分离时必须在规定毫秒内断电，所以互锁回路的压接和组装要绝对可靠。很多低压线束厂转型做高压，最不适应的就是这些新增的管控要求，以及——高压线束真不能返工，做坏了基本报废，因为绝缘层修复后耐压往往过不了。最后，我想说点大实话。线束加工这个行业，技术门槛其实没有造芯片那么高，但也不像外行人看的那么“拧拧线、缠缠胶带”的低端活儿。它要求的是极致的细节管控和持续的工艺稳定性。你花再多的钱买自动化，如果不把人心收服、不把标准落下去，一切都是白搭。老李后来又给我看了一段视频：他的一个老工人，用肉眼检查端子，一边看一边自言自语“这个角度发暗，可能是压接深度不够”，然后拿放大镜一照，果然。这种手艺，是十几年的经验攒出来的。而我们的自动化，就是要让这些经验变成数据，让机器学会判断，而不是取代人——线束加工的最终出路，应该是人机共融，而不是无人。
