那天拆开电机端盖，一股焦糊味直冲脑门——线圈黑得像烤焦的吐司，绝缘漆都起泡了。老板说换新的吧，三千块。我蹲下来拿电筒照了照槽口。绕组维修这事我干过不下百回，这台还有救。
绕组故障诊断：不是所有发热都叫短路
绕组出毛病，表象常常骗人。电机转着转着突然发烫，多数人第一反应是匝间短路。可实际上呢？我碰到过轴承卡死导致过载、散热风道堵死、甚至接线端子虚接——都让绕组背了黑锅。
判断得靠几招土办法。拆线前先摇表，绝缘电阻低于0.5兆欧就得小心。再用电桥量三相电阻，偏差超过5%准有猫腻。最直观的还是内窥镜探进去看：绕组端部有没有变色、绑扎绳断没断。有回我修过一台22kW的水泵电机，表面看就一相发黄，结果拆开才发现，整整三个槽的线圈已经铜熔珠飞溅，像是微型火山喷过。

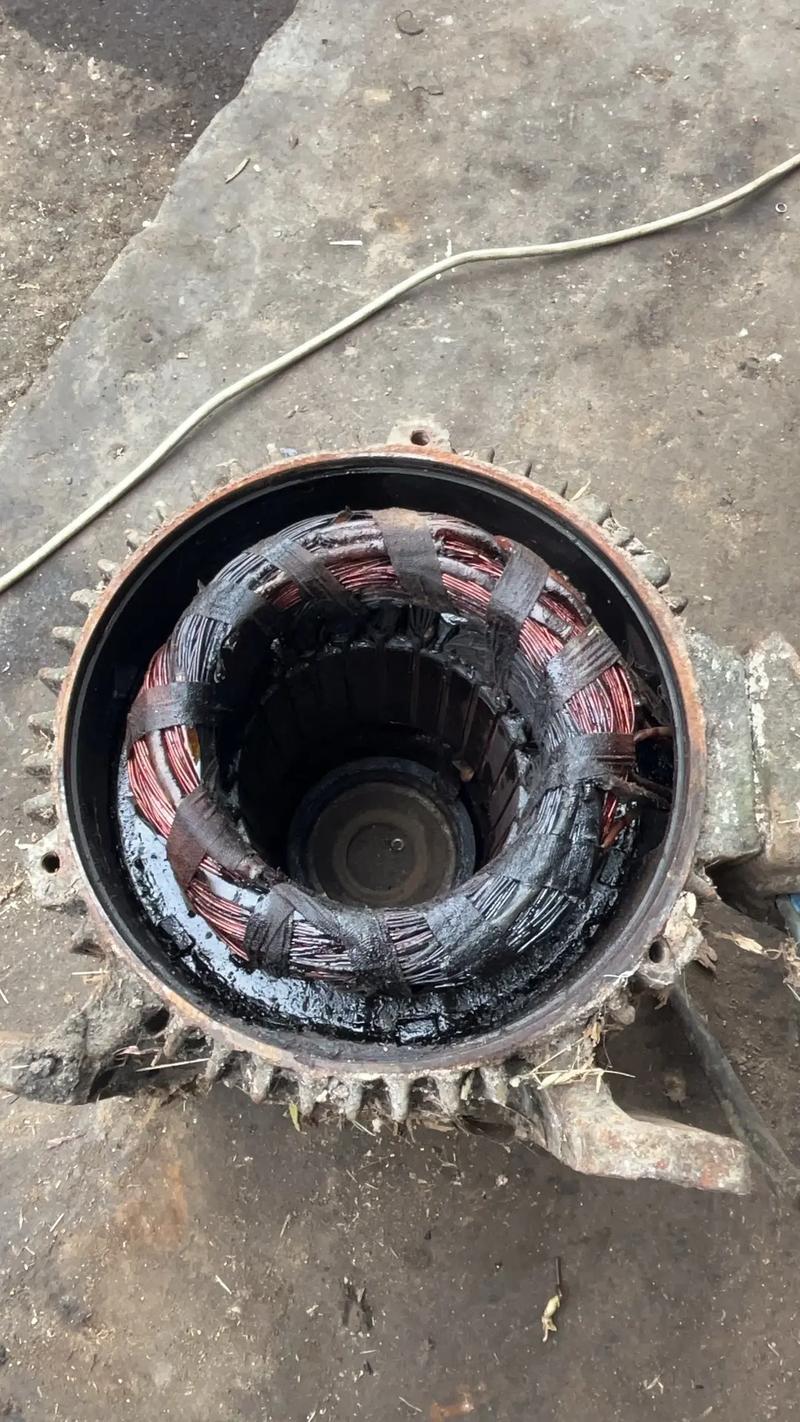

电机绕组短路烧毁痕迹特写
问：如何快速区分绕组故障还是机械故障？
答：简单粗暴——盘车听声。转动转子，如果有规律性的“哒哒”异响，多半轴承损坏；如果转动灵活但送电后电流超高且噪声沉闷，绕组大概率完了。还有一个绝招：断开联轴器，让电机空载试一下，若空载电流异常大，基本锁定绕组问题。别问为什么强调这个，我头些年吃过大亏，换了三组轴承才发现是线圈匝间短路，白花了一整天。
维修还是换新？算笔让人肉疼的经济账
一旦确诊绕组坏了，精明人都会掏出计算器。新电机价格透明，可绕组维修的成本弹性太大——小电机返厂重绕，报价可能比新机还贵；大电机现场修复，反倒能省下拆装和运输的冤枉钱。我记得去年有台185kW的防爆电机，新机要价28万，工期8周；我们拉着真空浸漆设备到现场抢修，5天搞定，费用不到10万。
不过话说回来，低压小功率电机现在几乎没必要修了。75kW以下的标准异步机？新机质保一年半，维修后的绕组才保半年，傻子才修。但高压电机、进口非标电机、特殊安装尺寸的…抢修就是印钞机。
问：自己动手绕制线圈可行吗？
答：醒醒，这不是搞手工肥皂。绕线模精度差一毫米，端部就多出来一截，转子放不进去；漆包线张力不均，槽满率偏低，迟早再次烧毁。更别提浸漆，普通刷漆和真空压力浸漆的差别简直像纸杯盛水与316L不锈钢杯——耐潮、耐电晕能力天差地别。我见过太多老师傅以为自己手艺好，结果用不了三月就返工。除非你有成套绕线机、压线钳、烘干炉，否则还是交给专业厂吧，别拿生产安全开玩笑。
工业电机绕组重绕车间实景
重绕工艺：细节往骨子里刻，不然白搭
绕组维修真正见真章的地方，全在看不见的节点。拆线圈谁都会，但清槽不彻底，残留的绝缘纸碎片会割破新导线；垫槽绝缘稍微偏移，铁芯毛刺就是一颗定时雷。绕线时铜线别猛拉，表面刮伤导致漆膜耐压值从5000伏直降到四五百伏，通电即击穿。
嵌线环节我常骂人：图省事用铁锤砸，漆包线砸出凹痕还浑然不觉；整形必须用竹板，端部弧度要利落，否则转子扫膛，瞬间前功尽弃。最后浸漆，一定得预烘去潮，等绕组温度降到60℃左右再沉入漆槽，气泡慢慢排出，绝缘才真正渗透进每匝之间。烘干曲线更是硬性要求：先低温70℃胶凝，再升温到130℃固化，操之过急只会让漆膜起泡酥脆。
问：维修后如何检验绕组是否合格？
答：三大测试，缺一不可。直流电阻三相平衡是基础；匝间耐压测试得打到2UN+1000伏以上，波形不能有跳变；对地耐压更要严格，2倍额定电压加1000伏，保持一分钟，泄漏电流不能漂得离谱。最后整机空载跑两小时，拆开端盖摸绕组温度，用手背，不是掌心，感觉哪处烫手就返工，别抱侥幸。
有些人老觉得维修绕组是个粗糙活，可真正懂行的，都清楚这活儿比绣花还磨人。稍微一疏忽，整个电机就是一堆废铁，还有可能引发停线事故。话说回来，现场抢修时我们甚至用过环氧树脂配合特制模具，把烧断的硬绕组局部浇铸接续，那台轧机电机居然又撑了三个月——但这不是常规操作，纯粹是产能压力下的赌注。
绕组维修这事儿，说到底就是跟物理定律较劲。绝缘等级、导热系数、热胀冷缩…你得想着法子让铜线在狭小铁芯槽里安稳流过大电流，不发热、不击穿、不短路。下次看到电机冒烟，先别急着报废，拆开端盖，拿电筒照照，或许还有恢复青春的机会。
