干了二十多年电机修理，最怕听见现场人员说“就冒了点烟，还能转”。

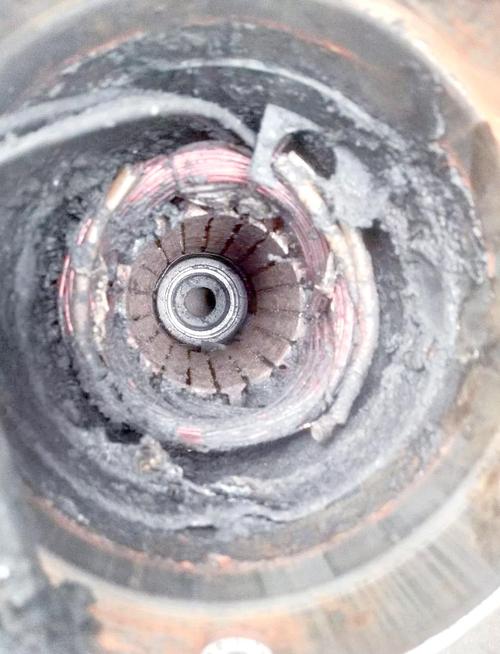

说实话——冒烟本身就是绝缘崩溃的丧钟。上周拆了一台1800kW的高压电机，线圈端部烧得跟黑炭似的，槽楔都熔成玻璃渣了。客户还指望我们“简单处理一下”。
处理个鬼。这种状况必须整机重绕，没有第二条路。
故障诊断：不是所有发热都叫过热
工业电机修理的核心，首先在“判”。绕组烧毁的原因千奇百怪：匝间短路、相间击穿、对地拉弧，甚至端部绑扎松动引起的电晕腐蚀——那个像树杈一样的放电路径，在潮湿环境里早晚要命。
有一次我拆开一台进口西门子电机，转子导条都发蓝了，明显是频繁正反转引起的热应力，但现场愣说操作没问题。结果查变频器日志，半小时内启停27次。❗ 修电机不能只看电机本身，得连着工况一起琢磨。
诊断工具？摇表测绝缘只是入门。直流电阻测试看三相平衡，才±0.5%的偏差我都皱眉。重头戏是脉冲冲击试验——匝间仪一打，波形一颤，立马知道哪槽有鬼。不过话说回来，很多中小修理厂根本舍不得买那几十万的仪器，全凭老师傅耳朵听放电声？
那真是拿运气赌命。
拆解工艺：暴力拆解是二次谋杀
线圈烧了就得扒。扒线圈最见功夫。

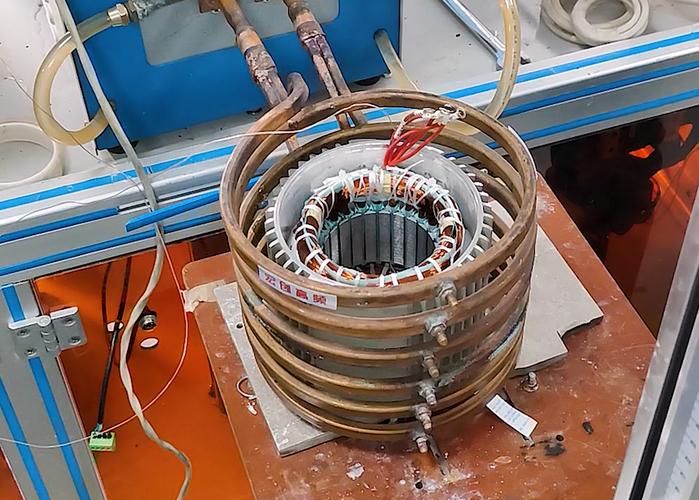

见过外行用气割直接烤铁芯的——完了，硅钢片绝缘层全毁，涡流损耗暴增，修出来的电机空载电流都吓人。我们干这行，老老实实热拆：可控温烘箱升到280℃，保温两小时，让浸渍漆软化。然后专用拔线机慢慢拽，遇上卡死的槽，得用自制的钩刀一点点掏。
槽楔更难搞。磁性槽楔碎了怎么办？竹楔环氧板一块块配，手砂轮打磨到公差±0.1mm。烦是真烦。💡 但别小看槽楔——它要是松动，新线圈用不了半年又得振坏绝缘，到时候哭都来不及。
铁芯清理后，用刀口尺检查槽口毛刺，发现齿顶有烧结点必须打磨光滑，否则下线时漆包线皮一划破，直接短路。这个环节我绝不偷懒，哪怕多耗半天工。
重绕核心：看似简单，处处陷阱
绕线模尺寸？老师傅凭经验“大概其”，我不干。必须按原线圈最短边复模，端部长度精确到毫米，否则端盖怼不上还是小问题，端部漏抗变了，电机特性曲线都跑偏。
下线时最怕“野蛮塞线”。漆包线扭曲、交叉，浸漆后应力集中，迟早崩。我们要求槽满率控制在75-80%，太紧散热差，太松传热差还会产生槽内放电。✅ 每层线圈边放聚酯薄膜挡纸，端部用收缩带勒紧，比原厂做得还扎实。
说到漆包线——现在假线泛滥。表面铜色光亮，实际漆膜厚薄不均，击穿电压虚标。我吃过大亏：一台75kW防爆电机，用了低价线，出厂试验全过，跑到现场三天就匝间短路。拆开一看，漆膜上全是针孔。从那以后，非大厂名牌线不用，来料先抽样打耐压，谁也别想蒙混。
问：重绕后电机温升容易偏高，是什么原因？
答：九成是浸漆没浸好。真空压力浸漆（VPI）不是把定子泡进去就完事了。树脂黏度、浸渍时间、压力曲线都有讲究。我们吃过亏：浸渍漆渗透不够，线圈内部空隙多，热量传不出来，温升一下子高20K。后来添了预热工序，60℃入罐，真空度提到50Pa以下，保压30分钟，再加压到0.6MPa——温升再没出过岔子。另外匝数少绕一匝或者槽满率过低也会导致铜耗猛增，拆修时得仔细数圈儿。
问：有的电机修完振动增大，动平衡做了也没用，咋整？
答：很可能铁芯变形或转子笼条断裂。重绕时烘烤温度失控，铁芯齿胀开，导磁截面变化，磁场不均匀，振动当然大。这种隐蔽故障，单看外表根本发现不了。得用交流磁化法检查，或者做空载特性试验，对比修复前后的电流波形。还有一个容易被忽略的点——端箍装配不正，或者绑扎绳松动，高转速下离心力一甩，转子不平衡量忽大忽小，这时候光做静平衡纯属白搭。
验证测试：别等上电炸了一脸灰
修好不是靠嘴说的。出厂试验必须实打实。
绝缘电阻、极化指数、直流电阻、匝间冲击、工频耐压——这五样缺一不可。大型电机还要堵转试验和空载试验记录特性曲线，和原始数据比对。有次一台2000kW同步机，修后空载电流比原来高了3%，追查才发现是磁性槽楔更换后性能不一致，换了同批次产品立马正常。
耐压试验最刺激。两倍额定电压加1000伏，打一分钟。打的时候我习惯站远点儿——不是怕，是尊重。⚠️ 见过没做匝间试验直接耐压的，结果一送电绕组里啪啪响，绝缘已经内伤了，愣是撑过耐压，一上负载就冒烟。所以流程顺序不能乱，匝间完备才耐压。
交活时我都会多叮嘱一句：首次带载要监测振动和轴电压。修复机组轴电流有时候会莫名其妙变大，把轴承电蚀了就得不偿失了。尤其是变频驱动的电机，共模电压简直是轴承杀手，加个接地碳刷又不费多少钱。
电机修理这行，修的是手艺，更是良心。看不见的地方做足了，才睡得踏实。
