昨天在车间，徒弟一脸自信地跟我说：“这焊缝看着没裂纹，不用做检测了吧。” 我差点把手里的磁轭砸过去。这行干久了就知道——肉眼是最靠不住的。特别是那些藏在表面下的微裂纹，头发丝一样细，一个不小心，整个构件就废了。这时候就得靠磁粉检测。说白了，就是给铁家伙做一次“体检”，让缺陷无处遁形。
但别以为磁粉检测就是撒把铁粉、通个电那么简单。里头门道多着呢，我见过太多人栽跟头。
到底啥是磁粉检测？三句话讲清
磁粉检测，英文叫Magnetic Particle Testing，简称MT。原理其实不复杂：铁磁性材料被磁化后，如果表面或近表面有缺陷，磁力线会“绕道”，形成漏磁场。这时候把磁粉撒上去，就会被吸附在缺陷处，显示出清晰的磁痕。就像用铁屑画出了裂纹的形状。✅ 直观、灵敏，而且快。
不过话说回来，非铁磁性材料——比如奥氏体不锈钢、铝合金——这招就不好使了。因为磁粉根本不搭理它们。所以上活之前，一定搞清楚材质，不然就是白费劲。我还真见过在铜管上折腾半天的愣头青，哭笑不得。
实操中的那些“翻车现场”
说起来都是泪。我刚入行那会儿，有一次给一个轴类零件做检测，磁化电流选得过大，显示出一大片模糊的磁痕——其实根本不是缺陷，是磁极留下的印子，专业点叫过度背景。吓得我以为整根轴都报废，差点让机加工师傅背锅。这就是教训：灵敏度试片不是摆设。每次开工前，先拿A型或D型试片确定参数，别偷懒。

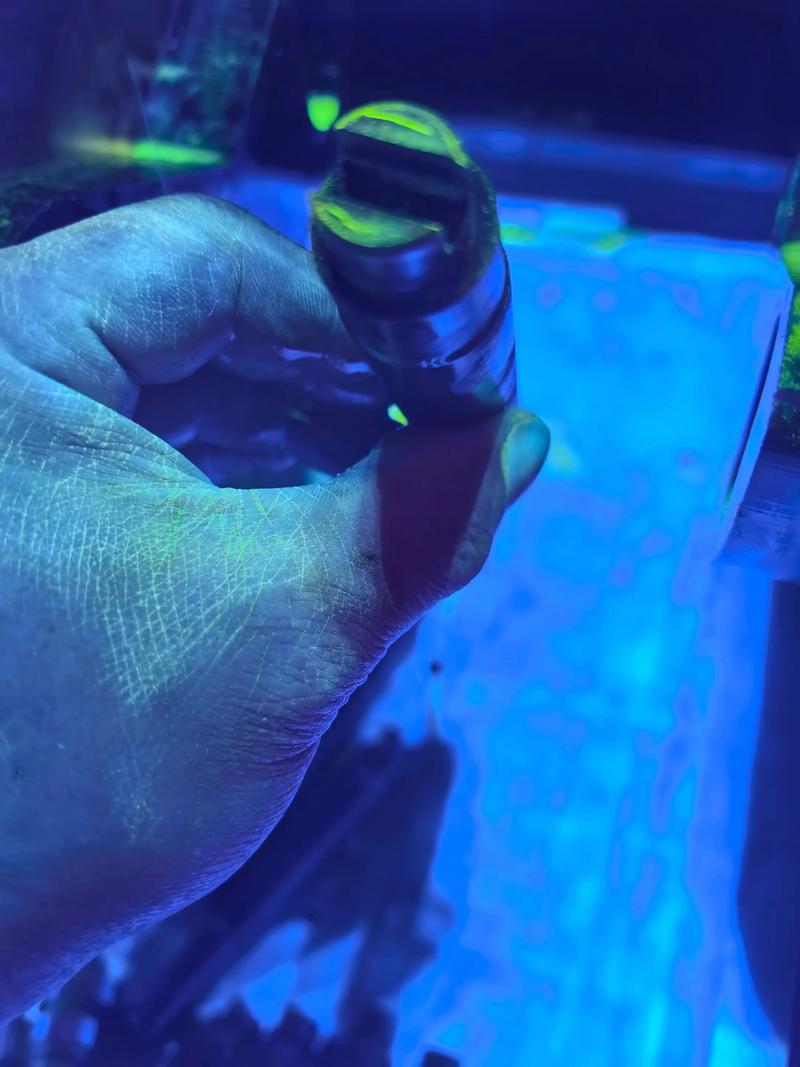

还有一次，用了干法磁粉，现场风大，粉末满天飞，结果缺陷没看见，人呛得够呛。后来学聪明了，密闭空间用湿法，亮光下用荧光磁粉加黑光灯，那叫一个清晰！❗ 强烈建议：能上荧光就上荧光，检测效率翻倍。但注意，黑光强度要定期校验，否则容易漏检。
说到漏检，最坑的是表面处理。工件表面有油污、锈皮、油漆？磁粉根本吸不住，或者形成假显示。有一次我徒弟愣是把铁锈堆积当成了裂纹，拿着角磨机就要往里切，还好我瞄了一眼。正确的做法：打磨至露出金属光泽，粗糙度过高也不行——Ra值最好控制在2.5μm以下。别问为什么，问就是血的代价。
QA问答：你那些想问又不敢问的
问：磁粉检测能测多深的缺陷？
答：官方说是表面和近表面，一般能发现离表面1-2mm的东西。但实际上，随着深度增加，灵敏度断崖式下降。你要是指望找皮下3mm的气孔，趁早换超声。磁粉检测只适合表面开口或紧贴表面的缺陷，像疲劳裂纹、磨削裂纹、焊接裂纹——那才是它的拿手好戏。
问：磁轭法和直接通电法，到底咋选？

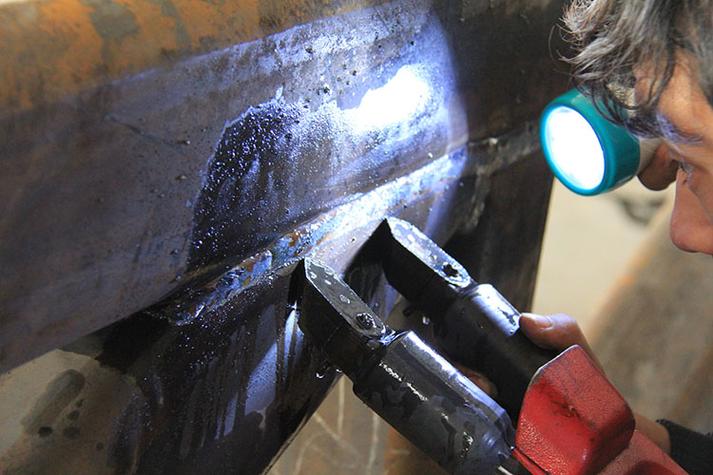

答：这个问题好。磁轭法方便，便携，适合现场焊缝检测，但得注意方向——得来回换角度，保证磁场与缺陷方向垂直。直接通电法适合轴类、杆类，电流直接穿过工件，但要防打火烧伤。我的习惯是：能夹住就用通电法，不然就磁轭。不过磁轭提升力别忘了定期测，至少45N！我以前在质检站，因为提升力不足，连续放过五个带裂纹的吊钩，差点出大事。现在想起来还后背发凉。
问：为什么有时候看到两三条平行磁痕，是不是裂纹？
答：不一定。有可能是工件结构突变处的磁阻变化，比如键槽、台阶根部。这种显示一般很规律，色泽淡，用干布一擦就掉。真裂纹的磁痕尖锐、清晰，而且你用笔画一下，它只在缺陷位置，形态不随磁化电流大小变化。实在吃不准？➡️ 先用渗透检测复验，或者打磨后再做一次。别瞎判。
这些坑，踩一个都够受的
除了上面说的，还有退磁这步，老被忽视。检测完剩磁大，后续加工会粘铁屑，影响精度；或者对精密仪表有干扰。我见过一批轴承环，检测完直接装配，结果运转时铁粉聚集，成了研磨膏——全部报废。所以，退磁要彻底，剩磁不大于0.2mT（对于普通工件），可以用高斯计测一下。交流退磁比较快，但厚件内部剩磁难消，得用超低频或直流换向退磁。说实话，这玩意儿得凭经验，有时得反复退好几次。
还有个细节：磁悬液的浓度。湿法时，沉淀管一读，荧光磁粉浓度应该在0.1~0.4mL/100mL，非荧光0.4~1.2mL。浓度低了，磁痕显示淡；高了，背景过重。我一般每半天测一次，同时看看磁悬液有没有污染。有次发现磁悬液里混了油，整个槽子报废，换了三遍才干净。💡 建议：准备个干净容器，定期更换，别省那点成本。
最后说一句可能得罪人的话：不要以为有了磁粉检测就万事大吉。它只是无损检测的一种，配合超声或射线才能立体评价。而且，检测人员的视力、操作手法、对形状的解读，都影响结果。每年至少参加一次培训，拿个认证（国内的MT2级至少），别当“无证驾驶”。安全这事儿，开不得玩笑。
现在回去看看你那批活，还敢说肉眼没问题吗？
