干了快二十年超声波检测，带过的徒弟少说也有三四十个。说实话，最怕遇到两类人：一种是把书背得滚瓜烂熟，但一到现场连探头都耦合不住的“理论家”；另一种是仗着干过几天射线，就觉得超声波不过如此，结果分不清缺陷波和结构回波，闹出笑话。今天不聊那些标准里抄来的条文，就说说我这些年在工件上磕出来的经验。有些话可能不太好听，但句句管用。
仪器没调好，神仙也发愁
超声波检测这活儿，基石就一个词：信噪比。可偏偏有人连最基本的时基线都没扫准，就敢下结论。记得去年有个小伙子，校验了三次，始波位置还在来回跑。我问他咋回事，他说“这个数字机自动校准挺智能的啊”。我一把拿过探头，往标准试块上一放——好家伙，探头线接头松得都能当晾衣绳了。所以说，再高级的仪器也抵不过你的手眼配合。
超声波探伤仪V型试块校准操作
什么叫调好了？DAC曲线是唯一的标尺。我见过太多人把曲线画得像心电图，然后就开始扫描。等发现回波超判废线了又不敢定，返修后复探才发现是伪缺陷。❗记住：每次改变检测范围或更换探头，曲线必须重做。别偷懒啊，这可不是开玩笑。我记得有一回做一根轴，轴向检测结果好着呢，径向一扫，内部裂纹的回波高得能把屏幕撑破——就因为之前那个方向曲线是凑合用的。后来想想都后怕，要是装上去断了，后果不堪设想。
耦合剂那点事儿
刚入行时，我曾以为耦合剂嘛，不就是个传声的介质。机油、浆糊、化学浆糊，甚至洗洁精都试过。但栽了几次跟头才明白，耦合不是涂得越多越好。有一回检测一个粗糙的铸件表面，我图省事，直接把耦合剂像抹黄油一样堆上去，结果波形中出现了明显的杂波带，差点把一个疏松区误判为密集气孔。后来老师傅点醒我：耦合层太厚，声波在耦合剂中来回反射，产生了干扰。正确的做法是薄而均匀，哪怕对于粗糙面，也应该是用软质探头配合高粘度耦合剂，靠手腕的压力保证接触，不是靠堆厚度。
💡问：不同的工件表面和材质，耦合剂该怎么选？
答：一般光滑加工面用机油或者化学浆糊就行；高温工件必须用专用的高温耦合剂，不然瞬间气化，啥也看不见；对于铝、不锈钢等易生锈材料，检测后要清理干净，否则耦合剂残留会导致点蚀——别问我怎么知道的，一整个换热器管板因为残留洗洁精变花了，赔得我肉疼。

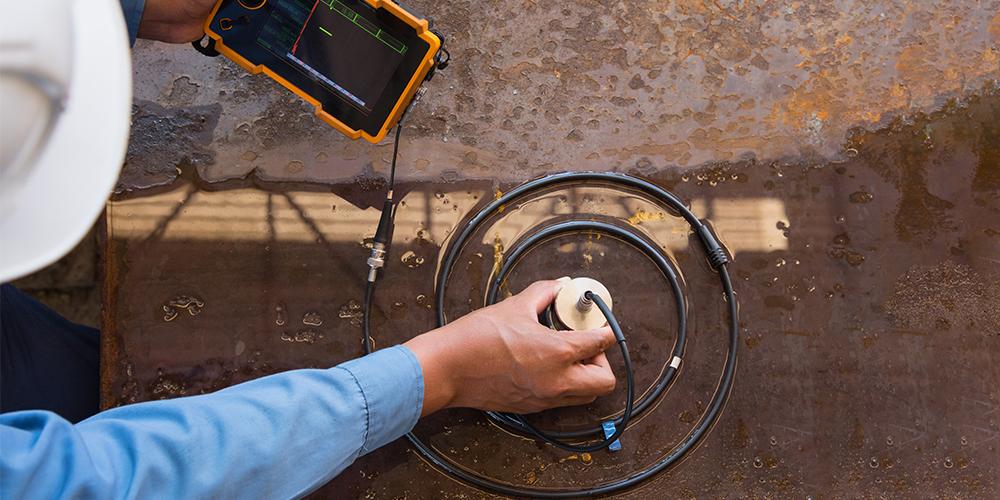

超声检测耦合剂涂抹于钢材表面
真假缺陷——老手和新人的分水岭
超声波检测最见功力的，不是找到回波，而是判断回波的性质。新人常常“听风就是雨”，看到波就喊超标。其实很多大回波来自于结构轮廓或异质界面。比如补强板与母材的贴合面、螺纹的齿谷、台阶的根部，都会产生强烈的反射。我第一次独立检测时，就曾把筒体上接管的内角反射当成裂纹，做了返修记号。幸亏监督的师傅复查，用斜探头双向扫查并看了动态波形，才确认是几何回波。哎，丢人丢到外场了。
那怎么练？没捷径，多解剖对比。每次发现异常波，条件允许时就去验证——用其他角度探头、改变频率、甚至金相切片。记得有一次检测一批锻件，中枢区域总有低矮的丛状波，判典型三角波吧又不完全像。最后切了一件做低倍检验，才确认是残余缩孔。从此那种波型就像刻在了我脑子里。
❗问：发现疑似缺陷波形后，具体的验证步骤是什么？
答：第一步，确定最高回波的位置和深度；第二步，用不同角度的探头或更换频率重新检测，看波幅和包络宽度的变化；第三步，用手沾耦合剂轻轻拍打怀疑区域附近，观察波形是否跳动——如果跳动显著，很可能表面开口缺陷；第四步，若仍不确定且风险高，一定要上射线或相控阵辅助判定，千万别靠猜。我早年就是吃了“猜”的亏，一个看似不起眼的小波，最后延伸成了贯穿裂纹，整条管线报废。
别让自动化废了你的眼睛和脑子
现在相控阵、TOFD 这些技术越来越普及，成像一出来，谁都能看着图指指点点。但我想说，无论多花的成像，源头都是A型脉冲的幅度和路径。如果你连一维信号都读不明白，直接看扇扫图只会被误导。我见过一些检测公司，招来的人只会操作C扫设备，离开自动判读系统就抓瞎。一次现场应急，自动化设备故障，需要手工超声验证，结果没人敢上，千里迢迢把我叫过去。到那一看，就是个普通焊缝，半小时搞定。
说实话，超声波检测说到底还是手脑合一的技艺。多摸几台仪器，多记几种典型缺陷的波形，哪怕它是个黑白波，也能看出门道。别总想着依赖软件，那些算法都是人写的，而现场情况永远复杂过预设模型。就拿最普通的脉冲反射法来说，声束的指向性、边缘效应、波形转换……哪一样不是需要经验判断的？书本只能给你原理，手感这东西，非得上百上千次的操作才能长在身上。
写了这么多，有些乱。但都是这些年真金白银换来的体会。最后啰嗦一句：尊重你的探头，它就是你在材料里的眼睛。保持敬畏，才能走得更远。
好了，收工。希望今晚别做梦还在看波形。
