我见过最离谱的事儿——某老板花八十万买了台号称’全自动多用炉’，结果零件进去、氧化皮出来，像烤焦的月饼。他拍着桌子骂销售，销售一脸无辜：’参数您自己调的呀。’
哎。热处理炉这东西，水太深了。很多人觉得不就是个铁箱子加几根加热丝吗？错了！ 炉温均匀性差±5℃，淬火转移时间多拖10秒，你的Cr12MoV模具钢就可能开裂到让你怀疑人生。真的，干这行二十年，我每次选炉子都像在拆盲盒。
先别急，咱从最让人头疼的炉型说起。
💡 台车炉 vs 井式炉：不是越大越好
有个朋友做大型锻件，上来就要买台车炉，觉得’能装下坦克’才气派。结果呢？加热元件半年烧断三根，炉门密封条一塌糊涂，氧探头在900℃下只活了俩月。为什么？他很懵。其实大型台车炉的炉衬蓄热损失非常恐怖，如果你一天只开一炉，电费能让你哭。更别说垫铁变形、台车卡死这种破事儿了。
井式炉？长轴类零件确实没得选——总不能让三米长的轴躺着进去吧，变形量分分钟超差。但井式炉的烟囱效应会让你控温精度很头疼，尤其上区温度总是偏高。我们曾经给一台3米深渗碳井式炉加装导流筒，均匀性从±12℃改善到±5℃，代价是有效装炉量缩水15%。值不值？看你的零件值多少钱了。
所以说，炉型选择是工艺逻辑决定的，不是拍脑袋。你以为省了基建费？后期维护成本加倍奉还。而且——恕我直言——很多用户根本搞不清自己的产量、节拍、零件敏感度，就稀里糊涂下单了。然后呢？骂厂家，厂家也冤。

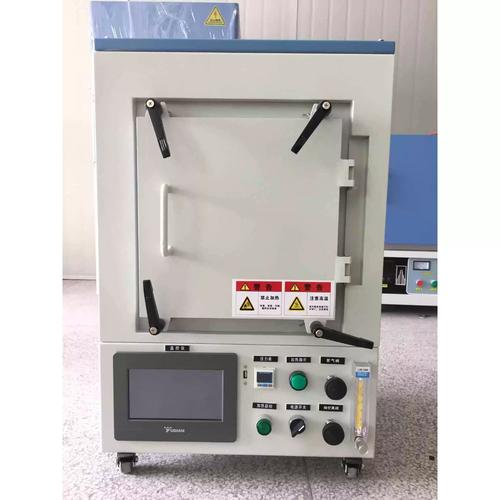

❓ 气氛之争：可控气氛炉，你真的控得住吗？
问：我买了带碳控系统的多用炉，为什么渗层还是忽深忽浅？是不是氧探头坏了？
答：不一定。你去查查载气和富化气的流量稳定性！我遇过一家厂，丙烷管道竟然没加过滤器，阀芯偶尔卡滞，碳势曲线跟心电图似的。氧探头只是’眼睛’，大脑是碳控仪表，手脚是电磁阀——哪个出问题都白搭。还有，炉压！你连密封圈开裂了都不知道，空气倒吸进去，探头读数就是假的。每次定碳校验非要省那几百块，结果一批齿轮渗层超差0.2毫米，整批次报废。惨哪。
问：真空炉是不是就省心了？没气氛可调。

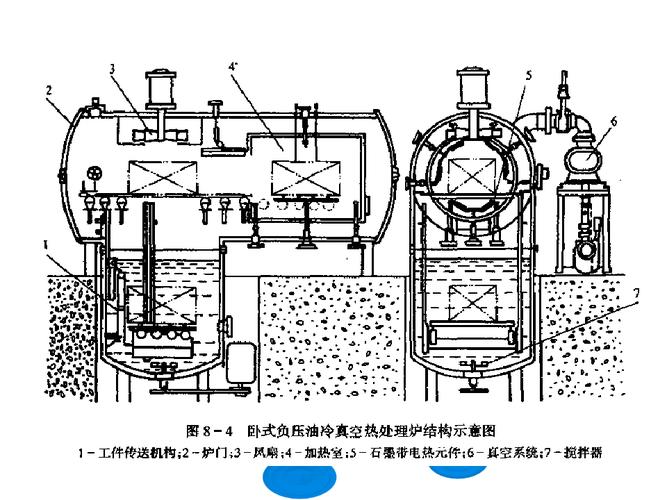

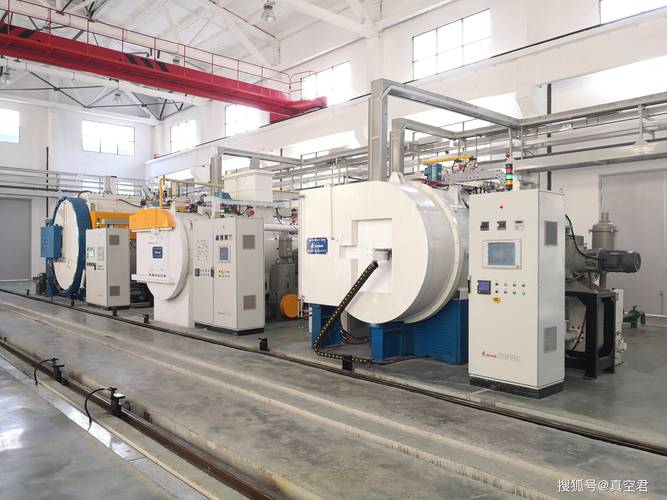

答：呵呵。真空炉的分压控制是更隐晦的坑。高速钢真空气淬，如果冷却气体纯度不够——比如氮气里含水——你等着看颜色吧，五彩斑斓的黑。还有，真空度曲线你关注过吗？升温阶段放气量过大，一下冲过头，泵组被油蒸汽污染，极限真空再也上不去了。一台好好的进口真空炉，三年后抽到10Pa都费劲。所以真空炉不是在买设备，是在买系统洁净度管理。
❗ 温度均匀性：那个±3℃的承诺，你敢信？
我特别烦那些标书里写’炉温均匀性±1℃’的厂家。空炉测试！空炉时候测到±1℃有个鬼用？你得负载测试啊！放满淬火模具，风扇搅动的气流根本不一样。我们做过对比：同一台箱式炉，空炉九点测温漂亮得要命，装进密集的H13模块之后，最大温差飙到14℃。结果模具硬度从48HRC掉到43HRC，客户直接退货。厂长当场摔了测温环。
所以听我一句劝：验收时务必要求带模拟负载做温度均匀性检测。另外导风板设计——很多国产炉就给你糊弄几片钢板——气流短路或产生死区，完全没做CFD仿真。哎，仿真贵啊，可报废的零件呢？更贵。
不过话说回来，进口炉子就一定靠谱？某德国品牌多用炉，炉内气氛循环风扇的轴承选型不适合国内粉尘大的工况，两年就得大修。备件价格够买半套国产炉了。这就是不考虑使用环境的后果。对吧？所以别迷信。
🔧 维护：别等冒烟了才想起热电偶
我有个习惯：每周一早晨，亲自去摸一下炉壳温度。如果某个区域明显烫手——保温层裂了。别笑，这种土办法比红外热像仪还快。热处理炉是慢性病，隐患一点一点积累。加热元件的电阻变化、炉底重轨氧化、炉门升降链条磨损……这些都不起眼，可一旦停炉，就是十万火急。
尤其注意热电偶！长期漂移会造成控温失真。我们规定：工作用贵金属热电偶每三个月必须校验一次，廉价K偶则每月抽检。有一次我偷懒没检，结果显示温度比实际低了18℃，整炉铝合金固溶处理全废。那个懊恼啊！
再有就是烘炉。新砌的炉衬、或者停炉超过48小时，必须严格按曲线烘炉，否则水汽炸裂纤维模块，你就在半夜听放炮声吧。曾经一个徒弟图省事，跳过300℃保温阶段……第二天炉顶塌了。血的教训。
说到底，热处理炉不是家电。它是一套热力学+材料学+控制工程的复杂组合。选型时多问自己几句：我的最大件尺寸和重量？我的工艺温度范围？气氛要求？冷却方式？产量波动大吗？回答完这些，再去跟厂家谈技术方案。别先问价格，那是最外行的行为。
最后一句：热处理炉是为你服务的，但你必须先尊重它的脾性。否则，它一定会狠狠教育你。
