干了十五年电气，换了四家公司，参加过几百次项目评审，我对配电柜的感觉已经从最初的‘不就是个铁盒子吗’，变成了现在看到图纸就条件反射地头疼。别误会，疼的不是技术，是那些年踩过的坑——一个个都带着焦糊味。
今天不想说教，就聊聊我自己选型、安装、调试配电柜时出过的糗。你要是正负责类似的活，能有共鸣最好；如果只是看个热闹，也欢迎来笑我几句，毕竟这些事现在想想，自己也觉得离谱。
那年夏天，我在配电室呆了俩小时，出来时安全帽能倒出水。但比流汗更糟心的是，新装的高压开关柜因为散热不行，变频器报警灯闪得我心里发毛。后来拆开看——呵，设计完美的风道被施工队用电缆堵得死死的，还振振有词：‘这点缝不影响散热！’我当时就想把图纸甩他脸上。但说到底，还是我图纸上没标‘严禁阻挡’四个字。
配电柜这东西，说简单就是柜体、母线、元器件的组合。说复杂，它就像人体的循环系统，哪根血管堵了都可能要命。今天我不讲教科书上的东西，就讲我亲手搞砸过、又亲手修好的几个真实案例。都是泪。
断路器选型：分断能力比额定电流重要十倍

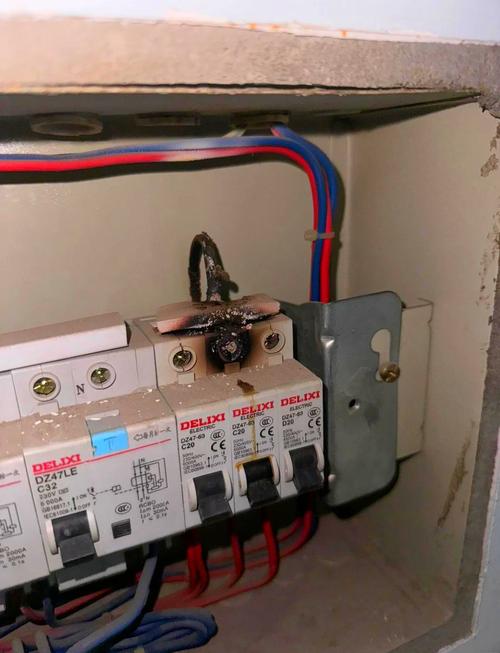

很多人选塑壳断路器只看额定电流，150A、250A……够用就行。大错特错！配电柜里最怕的不是过载，是短路。短路电流能冲到几十千安，断路器要是分断能力不够，触头会直接焊死甚至爆炸——真炸！我见过一次，配电室墙都熏黑了。
所以，选断路器先看短路电流计算。变压器容量、电缆长度、阻抗……那些公式别偷懒。要是甲方不给参数，直接拒画图——别笑，这是保护自己。
问：我看很多图纸上断路器选型都留了很大余量，这样保险吧？
答：恰恰相反！余量太大，瞬时脱扣可能不动作，短路时根本起不到保护。我以前在一个化工厂项目，留了30%余量，结果真短路时上级变压器跳闸，差点引发事故。后来全换成按精确计算的型号，不仅省钱，还安全。

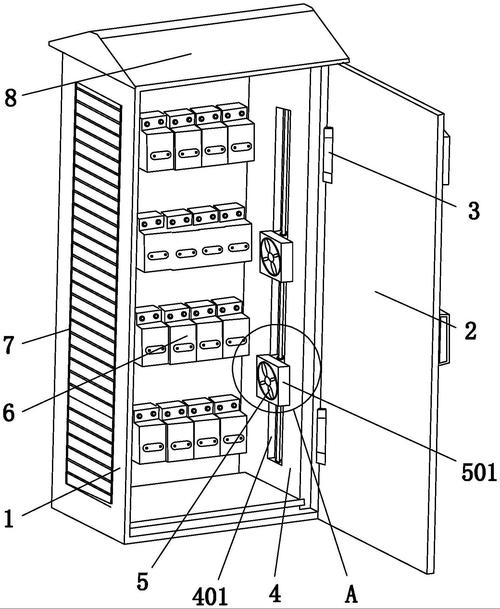

散热设计：不要相信经验，要相信热力学
接着说开头的故事。配电柜散热是个细腻活。元器件发热量、风道、进出风口截面积——都有公式。但很多老电工凭‘感觉’说：‘我们以前都这么装，没事！’ 结果呢？温升超标，元器件寿命打折扣。特别是现在集成度高，变频器、软起动器、PLC这些发热大户挤在一起，你以为柜子大就行？错。没有合理的强迫风冷或者自然对流路径，热量就窝在里面，像蒸笼。
有一次我设计一个PZ30终端箱，里面就几个微断，我觉得无所谓，外壳小的那种，结果夏天跳闸不停。一查，断路器热脱扣，因为箱体太小，散热面积不够。后来乖乖换了大号箱体，才消停。所以，散热裕量至少按1.2倍计算，别省那点钢板钱。
问：配电柜安装时，进出风口加个滤网是不是更好？
答：看环境。干净场合随意，但粉尘多的车间，滤网三天堵死，反而阻碍散热。我一般建议用IP5X防尘风扇，定期吹灰。实在不行，柜内装温控器联动风扇，温度高才转。总之，别给灰尘免费铺床。
防护等级IP：血泪换来的教训
刚入行时，我以为IP54就是万能。直到在一个面粉厂，粉尘爆炸性环境，柜子密封不严，内部堆积粉尘，差点……后来才知道，那种场所得用粉尘防爆柜，不是普通IP54够用的。IP第一数字防尘，第二防水。但实际应用中，很多柜子打着IP65，胶条老化一两年，水汽照样进去。所以，密封条材质、柜体焊接工艺，都要盯紧。
问：配电柜必须做接地连续性检测吗？
答：必须！我遇到过柜门接地线漏接，结果开门时手麻一下，虽然没出事，但心理阴影极大。现在验收，我全用接地电阻测试仪打一遍，谁也别想偷懒。
说了这么多，其实配电柜的核心无非是‘安全’二字。设计得再漂亮，一通电就跳、一进水就烧，那就是废铁。希望我的这些糗事能让你少走弯路。如果下次你看到有人把电缆从风道穿过，请替我吼他一句：‘走开！’
