工业电缆：别让一根劣质线缆毁掉你整个产线-中远盛泰工业

干过现场的都懂，有时候故障排查到最后，罪魁祸首就是一根线。不是PLC，不是电机，就是那截弯折过度、绝缘皮开裂的工业电缆。我记得去年有个项目，设备频繁报过流，查了三天，最后发现是拖链里的动力电缆铜丝断了多半，就剩下几根还连着，电阻大到惊人。你说气人不气人！换上新电缆立马消停。可惜啊，换的时候发现当初选型就不对——普通PVC护套当拖链电缆用，能坚持半年算它命硬。其实这事儿本来能避免，对吧？但多少人在意过电缆的弯曲半径、耐油等级、屏蔽层结构？多半都是“能用就行”。等出了故障再骂娘，晚了。

移动敷设，别忘弯曲寿命

工业电缆分固定敷设和移动敷设。固定敷设（比如桥架、线槽里那种）要求简单，耐压、阻燃、抗拉就行。真正考验功力的是移动敷设，尤其是拖链系统、机器人手臂、卷盘设备——电缆像拉面一样来回拉扯。这时候只看线径和芯数？天真了。关键数据是弯曲半径和循环次数。好一点的拖链电缆标称弯曲半径能到7.5x外径，差的可能要15x以上。什么概念？假如电缆外径12mm，前者允许拖链弯折90mm半径，后者得180mm。空间寸土寸金，差一倍可能根本塞不进设备。而且循环次数动辄百万次级别，没有特殊芯线绞合和抗拉芳纶丝填充，半年就断芯。我有次图便宜买了无品牌的拖链电缆，两个月就出现信号闪断……拆开一看，芯线已经拧成麻花了！

问：移动敷设工业电缆最该关注什么指标？耐压等级够高不就行了？答：耐压只是基本门槛。移动场景下要死磕导体绞合结构、护套材质和屏蔽层抗扭设计。导体最好是6类超细铜丝绞合，提高柔韧性；护套首选PUR（聚氨酯），耐油耐磨，比PVC强不止一档；屏蔽层必须带绕包带和金属网，防止扭转时铜丝刺破绝缘。还有，别忘了抗拉元件——没有凯夫拉纤维填充，一拉就断。问：电缆标称弯曲半径太保守，现场硬弯行不行？答：绝对不行！哪怕一次过度弯曲就可能造成永久损伤，当时能用，隐患巨大。绝缘层微裂纹会缓慢吸潮，半年后介电强度下降，再击穿就抓瞎了。

环境适应性：化学车间≠洁净车间

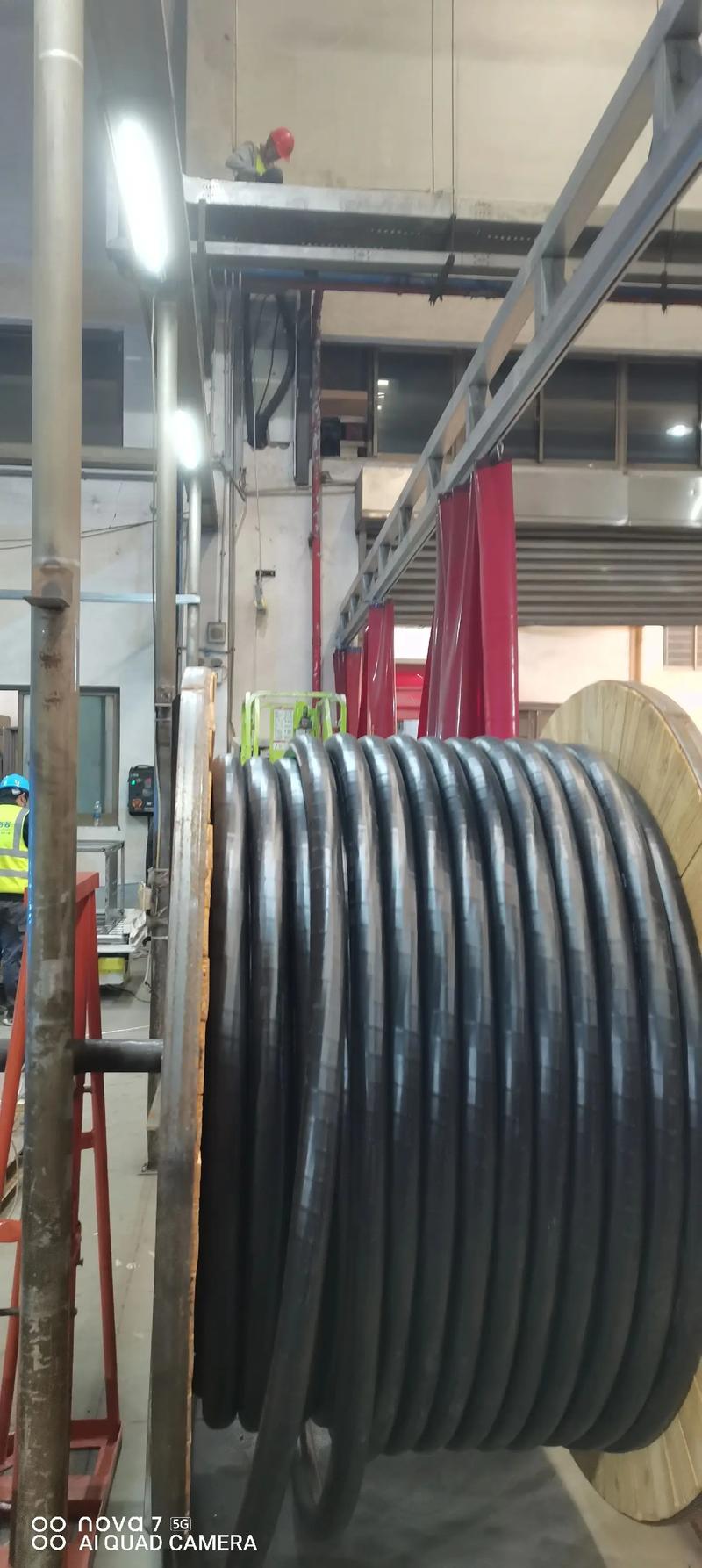

另一个大坑：环境。工业现场可不是空调房。油污、酸碱、高温、电磁干扰……随便哪个都能让电缆短命。比如注塑机周边，液压油飞溅，普通电缆护套两个月就膨胀变形，绝缘电阻直线下降。这时候必须用耐油性电缆，PUR或特殊弹性体材质。还有食品厂——你以为干净？CIP清洗的碱性泡沫，溅到PVC电缆上直接腐蚀出坑洞。得用耐化学品电缆，护套添加防腐蚀配方。高温环境呢？钢厂行车，环境温度七八十度，电缆需要耐高温硅橡胶绝缘，长期工作温度180℃。若错用PVC，软化、粘连、短路一条龙。更坑的是低温——冷库搬运机器人，-30℃下普通电缆硬得像铁棍，一折就裂。必须选低温弹性体护套。这事儿没商量的。

问：同样标称耐油，为什么有的电缆用起来还是烂？答：耐油分等级。常见测试有IRM902/903油，浸泡时间和温度不同。有些只做过简单ASTM 1号油测试，遇到极端矿物油根本顶不住。还得看油浸后的机械性能保持率。靠谱供应商会提供详细测试报告，而不是只写“耐油”二字。另外，曳引电缆的油炕——线芯纵向渗油会污染接线端子，要选带阻油结构的。这些细节，不深入根本不知道。

EMC与信号完整性：屏蔽不是包层铝箔就行

变频器、伺服驱动多了，电磁兼容（EMC）就是个要命的问题。电缆成了天线，干扰信号串进来，编码器丢脉冲、传感器误动作，查到你怀疑人生。设计阶段一定要合理选择屏蔽结构。单层铝箔屏蔽覆盖率勉强，弯几次就成摆设。推荐双层屏蔽——铝塑复合薄膜加镀锡铜丝编织，覆盖率≥85%，且编织层本身也要抗扭。接地方式也关键，两端接地还是单端？一般动力电缆推荐两端接地形成低阻抗路径，而模拟量信号通常单端接地避免地环路。这些原则说起来简单，现场乱接的比比皆是。还有对绞结构。信号线对绞节距要短，有效抵消磁场干扰。有些工业以太网电缆采用星绞+总体屏蔽，对抗高频干扰更出色。别以为CAT5e随意拉，弯曲半径一超，特性阻抗变了，丢包照样来。做线的人总是轻视电缆，但信号质量这口锅，经常是电缆背的。

选型经验与“老司机”忠告

总结几条血泪教训吧：第一，别光看样本册参数，要索取第三方测试报告，特别是弯曲寿命、耐油性和阻燃性（UL/EN标准）。第二，算好拖链的实际弯曲半径和加速度，留20%余量，因为设备实际工况往往比理论恶劣。第三，电缆接头处最容易失效，密封、应力消除一点不能省。最后，保存一段样品在办公室，方便后续溯源比对。我就吃过亏——同一型号批次偷换材料，新旧电缆手感明显不同，拿样品说事儿才有底气。其实工业电缆这行，一分价钱一分货，品牌溢价有，但底线也高。像LAPP、Igus、HELUKABEL这些，贵是贵点，出问题几率小。现场停工一小时的损失，够买多少米高端电缆了？账要算明白。问：进口品牌太贵，国产品牌能顶住吗？答：能，但要会挑。国内近几年进步很大，一些专注拖链电缆的厂家，如某联、某胜，产品对标德系，测试数据不错。不过要注意，选国产品牌必须实地考察工厂，看导体绞合设备、护套挤出工艺，别信“进口品质国产价格”那种话术。最好先小批量试用，拉个测试台连续跑一周，测电阻和绝缘。我这几年也用国产，省了不少钱，前提是验证到位。
