干了十五年设备维护，最怕听到的词就是“不就是个螺丝嘛”。真不是。一个M10螺栓选错，整条产线停摆三天，损失几十万——这事儿我干过。那次之后，我就再也不信那些“差不多就行”的鬼话了。
💡 那些年，我们被“常识”害得多惨
先吐槽一个经典误区：不锈钢紧固件就是不会生锈的。这话对了一半——304不锈钢在普通大气环境下确实挺抗腐蚀。但是！遇上氯离子环境，比如海边工厂或者接触酸性清洗剂的场合，它照样锈得让你怀疑人生。我就见过一个食品厂的设备，全套304紧固件，三个月后拆下来，上面麻点密布，跟月球表面似的。问采购咋回事，答：“你说要不锈钢的啊”。唉。所以后来我学乖了，但凡有腐蚀风险，先问介质，再查材料兼容性表，316、双相钢甚至钛合金，该上就得上。钱是多花了，但比起停机换件，值。
另一个坑：强度等级越高越好。很多人觉得12.9级螺栓肯定比8.8级牛。确实牛，但脆啊。高强度伴随的是低韧性，尤其在低温或冲击载荷下，突然断裂的概率大增。我们一台冲压机，就是听信了“加强”建议，把8.8级换成了12.9级，结果没到半个月，螺栓齐根断在螺纹孔里，连取都取不出来。最后用电火花打的。那叫一个惨。记住：选强度要匹配工况，不是数字竞赛。
说到这，不得不提扭矩。多少人觉得拧紧力矩越大越牢靠？大错特错。扭矩过大会导致螺栓塑性变形甚至断裂，或者被连接件压溃。我自己就吃过亏——用扭矩扳手按“经验”加了两成力，结果铝件直接裂了。后来才搞懂，扭矩需要根据螺纹摩擦系数、材料、润滑状态严格计算。现在我都要求装配工人严格按规范操作，用校准过的扳手。对了，还有预紧力——你知道扭矩法只能控制约30%的预紧力准确度吗？真想精确，得用扭矩转角法或液压拉伸器。复杂，但可靠。
🔍 拆解几个真实案例，看紧固件怎么就成了“背锅侠”
案例一：某风电齿轮箱连接螺栓断裂。事故报告上写“紧固件质量问题”。我们过去一看，断裂面有明显的疲劳贝纹线，典型的交变载荷导致。再查装配记录，预紧力根本不够，连接面有微动磨损。根源是设计时没考虑足够的预紧力裕度，加上安装马虎。最后更换了更大规格的螺栓并改进了拧紧工艺。所以下次再有人说是螺栓质量不好，先看看疲劳纹——它可不骗人。
案例二：化工管道法兰泄漏。业主说是垫片不行。我们检查发现，法兰面已经翘曲，螺栓都松了。原因？热胀冷缩导致应力松弛。高温管道一冷一热，螺栓伸长量变化，时间久了预紧力就没了。解决方案是改用碟形弹簧垫圈补偿变形，并定期复紧。说白了，紧固件系统是活的，得动态管理。
这些案例说明啥？紧固件失效往往只是症状，病根在系统设计、装配或维护。别头痛医头。
问： 我们经常遇到螺栓咬死的情况，特别是不锈钢的，拧进去就拆不下来，怎么破？
答： 哎，咬死这事儿太常见了。不锈钢本身粘性大，摩擦热容易导致螺纹黏着，俗称“冷焊”。预防招数：一，降低安装转速，别用冲击扳手猛打；二，使用润滑剂，比如二硫化钼膏或专用防咬合剂；三，选择不同材料配对，例如不锈钢螺栓配铜螺母；四，如果结构允许，用螺纹衬套。已经咬死了？试试加热加扭力冲击，或者直接破坏螺栓吧……别问我怎么知道的。
🛠️ 选型避坑指南——我的私藏清单
经过无数教训，我总结了一个流程，每次选型必过一遍：
- 工况分析：载荷类型（静载、动载、冲击）、大小、方向；环境温度、湿度、化学介质；振动情况。✅

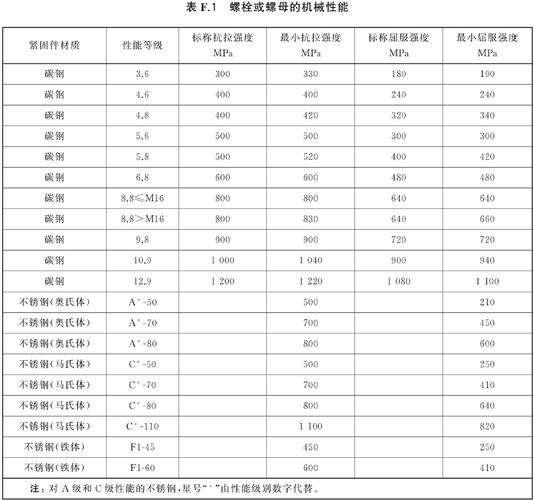

- 性能匹配：根据载荷确定所需的最小抗拉强度和屈服强度，同时考虑韧性和疲劳强度。别只看强度，延伸率也很关键。💡
- 材料与表面处理：碳钢、合金钢、不锈钢、有色金属；镀锌、镀铬、达克罗、特氟龙涂层……根据耐蚀和装饰要求选。注意：镀锌层有氢脆风险，高强度螺栓慎用。❗
- 规格与标准：优先选用标准件，避免定制。国标(GB)、德标(DIN)、美标(ANSI)等要统一。螺纹规格、头型、槽型，非标件采购周期长到你哭。
- 装配考虑：是否有预紧力要求？需不需要精确控制扭矩？空间是否受限？是否需要防松措施（弹簧垫圈、锁紧螺母、涂胶）？
- 供应商审查：说实话，市场上假的8.8级、304泛滥成灾。找靠谱渠道，索要材质证明，必要时做来料检验，比如光谱分析。不然你以为捡了便宜，实际埋了雷。
问： 我们做出口设备，老外总问我们要PPAP文件，我们供应商提供不了，紧固件这部分该怎么解决？
答： 这戳中痛点了。很多小厂根本不懂PPAP。你需要找有IATF 16949认证的紧固件厂，或者至少做第三方的全尺寸检验和材料检测。我们可以帮客户做紧固件的PPAP Level 3，从PSW到材料性能报告，全套。关键是要在开发初期就介入，别等出货了才慌。记住，紧固件虽小，在供应链审核里分量可不轻。
不知不觉说了这么多。最后啰嗦一句：对待工业紧固件，请拿出对待精密部件的心态。它们不是配角，是结构的关节。一个关节废了，整个骨架都得散。别让几毛钱的失误，吃掉几十万的利润。
