Modbus：老而弥坚的通信协议，还是明日黄花？-中远盛泰工业

工业现场最烦什么？协议打架。你去车间转一圈，PLC要跟变频器唠嗑，SCADA要揪着仪表读数——这时候Modbus就冒出来了。没有花里胡哨的握手，没有复杂的对象模型，就那么赤裸裸地读写寄存器。简单到让人想骂娘，却又可靠得让人舍不得丢。

我第一次调Modbus是在一个印染厂，RTU模式，RS-485两线制。接口那头是个老掉牙的温控表，这头是西门子S7-1200加个CM1241模块。按着手册写了段轮询程序，结果数据死活读不上来。查了半天才搞明白——那温控表的寄存器地址是十六进制的，而我的功能码03里面给的是十进制偏移！十六进制的0x1000变成十进制的4096，差了一个位。现场蹲了俩小时，一嘴的棉絮味儿。改过来后，数据哗哗地涌上来。当时真想把那本手册撕了，但又觉得这tm才是工业该有的味道：野蛮、直接、不讲情面。

那根485总线上的幽灵

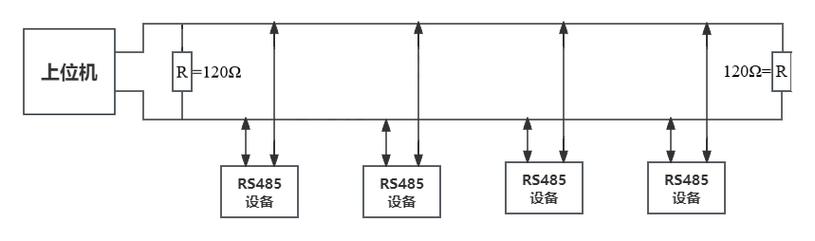

RS-485是Modbus RTU最常见的物理层。两根差分线，挂一堆设备，终端加个120欧电阻。理论上能带32个节点，实际上？现场走线一团乱麻，没做屏蔽，还跟动力线扎一块儿——别说32个，8个就开始掉包。波特率19200，数据位8，停止位1，无校验。标准得不能再标准。但就是这种简陋，让它活过了四十多年。它不要求什么芯片大厂的授权，单片机串口直接就能怼。 !

不过话说回来，Modbus最大的坑是啥？没有明确的超时定义。你发条报文过去，从站不回应怎么办？等多久？有人说200毫秒，有人说1秒，全凭经验。我用过一堆第三方Modbus库，有的默认超时500ms，有的压根儿不处理超时，卡死在那儿——主站cpu直接飚100%。后来学乖了，自己撸代码，用定时器加回调，硬生生搞出个状态机。最后要加一段狗屎代码：连续三次没响应就标记故障，继续轮询下一个站。这样至少别让整个系统瘫掉。问：Modbus RTU和Modbus TCP到底有啥本质区别？不就是加了个TCP头吗？答：表面看是包装不同，RTU跑在485，TCP跑在以太网。但骨子里，TCP模式剔除了RTU的地址字段，改用UnitID替代，因为IP本身就定位了设备。另外，TCP引入了MBAP报文头，去掉了CRC校验——以太网底层有CRC。但问题也出在这：很多人以为TCP就可靠了，其实TCP只保证包送达，不保证应用层数据正确。遇上个冒牌Modbus TCP设备，功能码或地址错位，你照样抓瞎。而且TCP模式下，主站可以并发多连接，把RTU那个半双工的问题绕过去。但你又得小心：并发写同一个寄存器，值会乱。这种事儿，协议本身压根儿不管，全靠应用层自己协调。

寄存器的隐秘世界

玩Modbus的人，必须把寄存器类型刻在脑门儿上。线圈（0x）、离散输入（1x）、保持寄存器（4x）、输入寄存器（3x）。功能码01读线圈，02读离散输入，03读保持，04读输入。写操作有05写单线圈、06写单保持、15写多线圈、16写多保持。听起来很规整对吧？到了实际设备，厂家才不按套路出牌！有把保持寄存器劈成两半用的，高字节报警，低字节状态；有把线圈映射到保持寄存器的某一位的；更有的仪表，读输入寄存器必须用功能码03，用04返回全零——问技术支持，人家反手甩你一句：“我们参考的标准不一样。” 我……！ 💡 一个小技巧：如果你不确定设备支持的寄存器范围，先用03功能码读一个高地址，比如4×49999。如果返回异常码02（非法数据地址），说明设备没这么多寄存器。然后你可以二分法探测出最大地址。别信说明书，说明书可能是抄的别家模板。 !

问：Modbus的浮点数怎么处理？32位浮点占两个寄存器，顺序反了会怎样？答：这是个经典大坑。Modbus本身只认16位寄存器，浮点数需要跨寄存器存储。于是就有了字节序问题：大端小端、字序、字节序。比如实数123.45，IEEE754十六进制0x42F6E666。有的设备把高字放40001，低字放40002；有的反过来。更变态的，某些国产PLC把四字节按CDAB顺序排。你读上来一拼，不是NaN就是天文数字。我一般会先用个已知值测试，比如写入强制值1.0（0x3F800000），然后读回，看寄存器排布。没有一成不变的规则，只能逐个设备调。

Modbus与当代工业的格格不入

现在到处在扯工业4.0、IIoT，OPC UA、MQTT满天飞。Modbus显得土里土气。没有安全机制！任何能物理接触到485线的人，都能给电机启停。没有发现机制！你根本不知道总线上挂了哪些设备，只能傻乎乎地遍历地址。没有事件上报！全靠主站轮询，效率低下。所以很多新的项目里，Modbus退居二线，充当边缘网关到老旧设备的桥梁。但你别以为它没落。全球有多少亿台支持Modbus的节点？无法统计。它就像工业界的C语言——人人都说它过时，但底层全是它。特别是Modbus TCP，随着以太网普及，反而焕发新生。你能在嵌入式Linux板上轻松跑个libmodbus，把传感器数据送给云平台。只要控制器成本够低，Modbus就不会死。不过说实话，我有时觉得烦。因为Modbus太开放，导致实现质量参差不齐。有的设备，功能码06写寄存器延迟要500毫秒，查半天发现它内部Flash存储慢。你怎么知道？等。浪费时间。还有一些山寨变频器，功能码16写多寄存，一次最多写4个，超出就异常，说明书只字不提。这些破事，工程师得一件件踩坑，这才是工业真实的样子——根本不是什么PPT里画的完美网络拓扑。 ✅ 如果你正要选型Modbus设备，记住：先拿测试工具扫一遍功能码和寄存器边界，别信宣传。另备好120欧终端电阻——我工具箱里永远揣着一把。最后吐槽一句：Modbus就像那件穿久了的工装，洗得发白，袖口磨损，但它舒服、可靠，你知道它每一个破洞的位置。换上时髦的新衣服？昂贵，而且未必合身。工业现场，稳定压倒一切。所以，Modbus还会赖着不走，再耗二十年没问题。
