干了二十年磨削，最怕听见一句话：这活儿简单，随便磨磨就行。随便？磨床这玩意儿，你不对它上心，它立马给你颜色看——振纹、喇叭口、锥度超差，花样多着呢。
尤其现在，动不动就是IT5级精度，粗糙度Ra0.2以下，还得保证cpk。你要是还抱着老黄历，以为随便一台平磨就能吃遍天，迟早要交学费。不信？往下看。
磨床种类怎么选，很多老板一开始就搞错了
外圆磨、内圆磨、平面磨、无心磨、工具磨……听名字都认识，可一到车间现场，活件往桌上一放，该上哪台设备，十个人八个懵。去年有个厂，接了一批液压阀芯，精度要求圆柱度0.002mm，直接扔到普通外圆磨上干，结果废了一整批——压根儿没考虑中心孔研配和砂轮线速度的匹配。

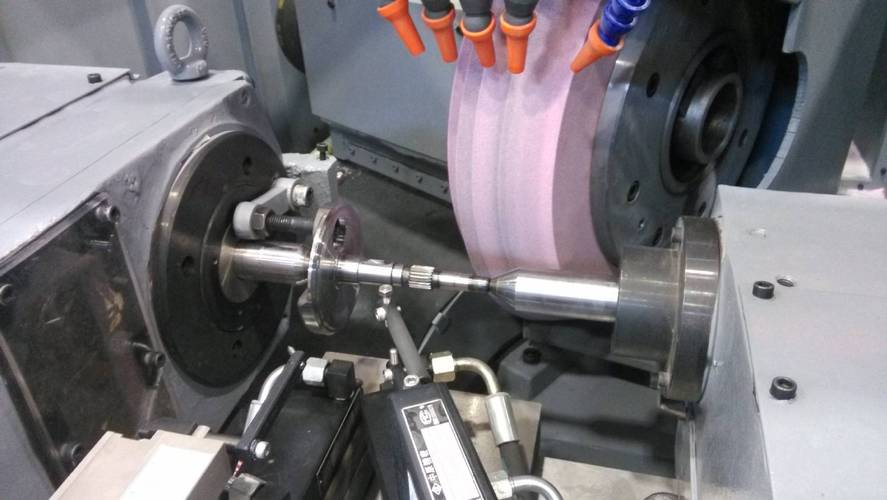

其实选型就两条铁律： 工件特征和生产节拍。细长轴类，首选无心磨，但对圆度一致性要求极高时，双砂轮架数控外圆磨才是王道。盘类件端面跳动严的，得上立轴圆台平面磨，用砂轮端面切削，效率比卧轴矩台高出一大截。别迷信万能磨床，啥都能干意味着啥都干不精。钱要花在刀刃上，对不对？
磨削液那些事儿，别让冷却液变成慢性杀手
磨削液的选用和维护，十个厂里有九个半做得稀烂。发臭、变质、泡沫满天飞，工人戴口罩都没用，车间味儿能把人顶一跟头。更可恨的是，劣化后的磨削液润滑性急剧下降，直接导致工件烧伤、砂轮过快磨损——表面上成本省了，实际上砂轮更换频率翻倍、废品率飙升，亏大了！
记住一个原则： 高速磨削必须用低泡型半合成液，普通磨削也别图便宜用乳化油，稳定性差，一个月就臭。过滤系统更是关键，磁辊分离器配纸带过滤，或者直接用离心过滤机，把磨泥和杂油甩干净，磨削液寿命至少延长两倍。每天开班时，拿折光仪测一下浓度，控制在3%-5%之间，别等出问题了再补救——那会儿工件表面早就出螺旋纹了。
砂轮修整的诀窍，书上不写，老手艺人才懂
同样是金刚石滚轮，有人修出来的砂轮磨削声又脆又稳，有人搞出来像拖拉机爬坡，颤得人手麻。差别在哪儿？修整参数。很多人只盯着进给量，忽略了光修次数。砂轮修整最后阶段，不进刀空走两到三个来回，让磨粒尖角微破碎，形成均匀的切削刃——光这一手，粗糙度能从Ra0.8直接干到Ra0.4以下。
还有，修整工具别凑合。单点金刚石笔顶角磨秃了还在用，修出来的砂轮表面不平，等于在工件上复印波浪形。该换就得换，省这点小钱得不偿失。记得有次赶急件，我顺手拿了把旧刀披挂上阵，结果出来的活件在显微镜下全是峰谷，客户当场甩脸子。血的教训啊！
问：为什么我的磨床加工出来的表面粗糙度总是不达标？排查了转速和进给都没用。
答：八成是砂轮平衡没搞好。静平衡做到G0.4级是底线，有条件就上自动平衡仪，动态调整。再一个，砂轮硬度和组织号选对没？工件材料软，砂轮选硬了，磨粒脱落不及时，表面就发糊、粗。换软一级砂轮试试，成本不高，效果立竿见影。
问：修整砂轮有什么窍门？我用金刚石滚轮总觉得效率低，砂轮磨损还快。
答：你检查一下滚轮与砂轮的速比。一般滚轮线速度应该比砂轮低10%~20%，这样修整时起挤压破碎作用，表面质量好。别贪快，滚轮切入速度控制在0.5mm/min以内，最后光修几刀。另外，冷却液喷嘴要直接对准修整区，浇不进去等于干修，金刚石滚轮也扛不住。
说到底，磨床这家伙认人。你对它脾气摸得越透，它越给你长脸。每道划痕、每丝跳动，背后都有原因。别太信自动编程，眼睛盯着火花，耳朵听声音，手摸着床子抖不抖——这些感觉，机器永远替不了你。
好了，今天先聊到这儿。车间里那台五轴数控工具磨还等着我换砂轮，改天接着唠。
