研发设计,怎么就这么难?

干这行快二十年了,说实话,每次新项目启动,研发设计这四个字一摆出来,我脑子里的警报器就开始响。不是怕技术搞不定——是怕人搞不定。流程搞不定。那些你以为绝对没问题的环节,随时给你炸个惊喜。前几天还有个年轻工程师拿着仿真报告跟我拍胸脯,说“绝对没问题”,我看了眼他那网格划分——得,又得返工。

样机的诅咒:为什么第一次总是失败?

仿真软件跑得再漂亮,物理世界总能教你做人。❗ 去年我们做一款精密传动机构,Ansys里应力分布完美,模态分析避开所有共振点。结果样机一上测试台,异响。开箱检查,轴承选型没问题,装配公差也对……最后发现是润滑脂在特定转速下产生了一种诡异的爬行现象。仿真里怎么会有这玩意儿?没有。因为我们压根没想过把润滑脂的流变特性耦合进去。

这不是个例。研发设计最深的沟,往往不在主航道上,而在那些“理所当然”的辅路上。材料批次差异、车间温度、甚至操作工拧螺丝的顺序——对,拧螺丝的顺序,都能让你的完美设计变成废铁。我经常说,设计工程师和现场装配工之间需要某种心灵感应……可惜没有。

工业设计师拿着失败的3D打印样机对比图纸分析问题
工业设计师拿着失败的3D打印样机对比图纸分析问题

问:研发设计中,为什么仿真结果和实物测试差距这么大?究竟卡在哪?

答:仿真准不准,边界条件占七成。很多人拿来模型,默认约束、默认接触设置就开跑。实际结构里,螺栓预紧力、焊接残余应力、表面粗糙度造成的接触刚度变化,这些你都没定义,软件就给你个假值。再有,载荷谱简化得太理想。现实工况都是随机的、交变的,你给个静态当量载荷,结果当然对不上。我建议:做仿真前,至少花50%的时间去确认和修正边界条件,去车间蹲点摸清真实工况,而不是对着电脑闷头算。💡

协同设计的痛:当机械遇上电子

现在哪还有什么纯机械产品?都是机电软一体化。研发设计的噩梦,就是从结构工程师和硬件工程师第一次开碰头会开始的。这边机械说要给PCB留3毫米间隙,那边电子说元器件高度就3.2毫米。这边说散热风道必须直,那边说天线布局不能动。最后往往是我这种老家伙出来拍板:重新布板!然后就听到一片哀嚎——流程又得往后拖两周。

❕ 工具不互通更是火上浇油。结构用SolidWorks,电子用Altium,软件用Git。版本管理?靠吼。设计变更追溯?靠邮件。有一回,结构改了安装孔位置,没通知电子,结果PCB打样回来螺丝孔全歪了。那批板子现在还在仓库里吃灰,当反面教材用。

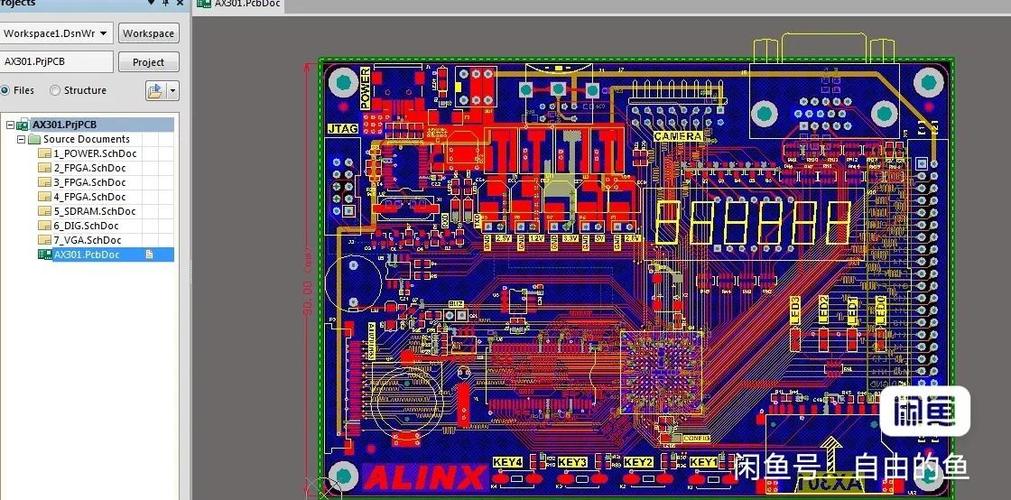

多学科工程师围在协同研发设计平台前讨论PCB与结构干涉问题
多学科工程师围在协同研发设计平台前讨论PCB与结构干涉问题

问:跨部门协作在研发设计中如何避免信息孤岛?有哪些实操手段?

答:首先,别再迷信“沟通能解决一切”。必须上强制流程。我们现在的规矩:所有设计变更,哪怕只是移个倒角,都必须在PDM系统里发起ECO,电子和软件负责人线上审批。其次,定期做“数字样机”全干涉检查,机械、电子、线束一起上。工具层面,可以尝试用中间格式做联合评审,比如用3D PDF轻量化,让所有角色都能标记问题。最后,关键节点做物理样机集成测试,别等到所有东西都定型了再拼,那叫“验尸”。✅ 每周一次快速集成联调,发现问题当场撕……不,当场解决。

迭代的迷宫:快速试错还是原地打转?

迭代的迷宫:快速试错还是原地打转?
迭代的迷宫:快速试错还是原地打转?

研发设计最怕的不是犯错,是慢。慢吞吞地设计、打样、测试、改图,再打样,一圈下来两个月,竞争对手产品都更新一代了。所以搞快速迭代,3D打印、敏捷开发、最小可行性产品……听起来很对。但实际操作呢?经常变成“快速生产废品”。

因为快速迭代的前提是,你的测试反馈环要足够短且有效。否则,就像蒙眼狂奔。我们有个团队,一周能出三个版本的手板,但测试方案还是老一套,跑个全项目耐久要两周。结果就是积压了一堆待测样机,设计方向反而更迷糊了。我给他们支了一招:迭代前先定义好“决策点”——这个版本到底要验证哪一个假设?减重?减振?还是成本?测完就拿数据对比。别撒胡椒面,改了一堆东西,最后分不清哪个起作用。

还有,别看不起老办法。有时候,一个手工制作的简易工装,比几十万一台的设备更能揭示问题。因为你在做的过程中,手会告诉你哪里不对劲——这种感觉,屏幕给不了你。研发设计终究是门实践科学。

💡 一点私人心得:每次评审,我都会把电路图和机械总装图打印出来贴墙上,直接用红笔圈,那种空间交错感是电脑屏幕比不了的。你们可以试试,尤其是卡壳的时候。

好了,今天就扯这么多。隔壁还在为公差吵着呢,我去灭火。
