从事机械安全这行快二十年，我见过太多令人后脊发凉的事故报告——其中至少三成，直接与安全带的错误使用或设计缺陷有关。说实话，很多人觉得不就是根带子么，能拉住人就行。大错特错。
上周去一家汽配厂做产线安全审计，看到操作工戴着一条边缘起毛、缝合线已经发白的安全带，我当场就叫停了作业。你猜对方安全员怎么说？“刚换上去半年，还没到报废期呢。” 这种认知的裂缝，比安全带本身的裂缝更危险。
安全带不是“一根带子”那么简单

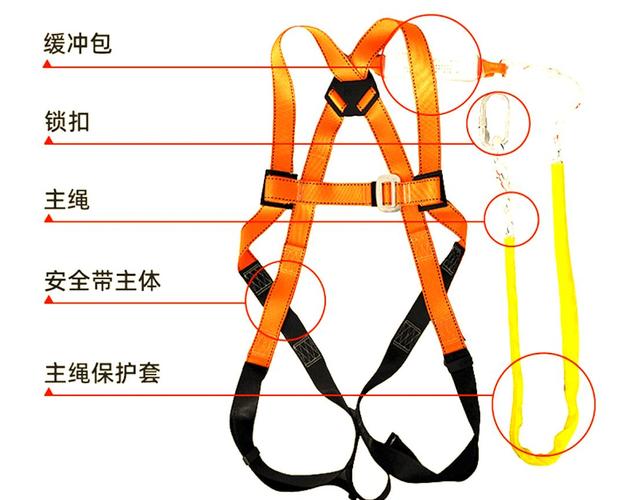

我们说的工业安全带，通常指全身式安全带（full-body harness），它由织带、金属连接件、缝合线、D型环、调节扣等多个部件构成。高配的型号还带腰部支撑垫、工具挂环甚至内置减震包。不同工种——比如风电塔筒检修、建筑外墙清洗、汽车装配线——对安全带的要求天差地别。
举个例子。电力铁塔的角钢环境，安全带织带必须耐切割、耐电弧。普通涤纶织带遇到电火花会熔穿，导致瞬间断裂。而用于风电行业的全身式安全带，D型环通常在背部，因为工作时需要双手悬空。同时，连接点必须能在坠落时保持人体直立姿态，避免倒吊窒息。❗ 我曾在某个项目上坚持要求换成背部织带加粗的型号——结果承包商嫌贵，私下换回普通款。后来一名工人因工位转移时意外踩空，虽然被拉住，但整整倒挂了七分钟，救下来时已经失去意识。这就是不专业付出的代价。
选型时最容易踩的五个坑
第一，只看断裂强度不看延伸率。 国标GB 6095里规定织带的断裂强力至少22kN，但很多采购只会看这个数字。你知道织带在动态坠落时会产生多大的冲击力吗？如果织带伸长率过低，毫无缓冲，巨大的瞬间冲力能直接拉断人的骨盆。反过来，延伸率太大，人又会坠落过多，撞到下层结构。这个数值的设计是门精细的平衡术。
第二，忽视连接件的兼容性。 挂钩和D型环的开口尺寸、材质硬度必须匹配。铝合金挂钩锁在钢质D型环上，振动环境下容易发生电化学腐蚀，几个月后锁止机构就会卡死。我就见过一套进口安全带因为用了不合适的防坠器连接钩，导致自动锁闭失效——万幸发现得早。
第三，环境腐蚀被严重低估。 化工厂区里酸性气体、水泥厂的碱性粉尘，会在织带纤维间结晶，肉眼看不见。这些结晶就像无数小刀片，在日常穿戴摩擦中不断切割纤维。你以为完好的安全带，可能静强度已经下降了40%以上。✅ 我的建议：高危腐蚀环境，织带必须做定期破断测试，而不是仅看外观。
第四，尺寸调节的欺骗性。 安全带必须贴合身体，不能松垮。但很多工人在冬季穿着厚棉服时调松了肩带和腿带，到了夏季单衣时却不重新调紧。这种情况下发生坠落，人会直接从带子里滑脱——这事不是没发生过，去年某省就有一例，坠落冲击力使安全带变成了一条滑道。
第五，自动充气式或电子智能安全带？先冷静。 现在市面上出现了一些带坠落报警、GPS定位甚至气囊的安全带。听起来很棒，对吗？但工业现场讲究可靠性冗余。电子元件在潮湿、粉尘、电磁干扰下的表现如何？电池续航能否撑过12小时轮班？一旦电子部分失效，基本机械结构还能否独立工作？这些都是需要打问号的。💡 我个人倾向于，在核心保护功能上，机械结构越简单越可靠。智能化应该作为辅助层，而不是替代层。
关于安全带测试，这些实验打破偏见
很多人以为安全带出厂前就是拉一拉，断不了就算合格。真正的型式试验要严酷得多：
- 动态冲击测试：用100kg的钢制假人，从一定高度释放，模拟最严苛的坠落场景。测得的冲击力必须小于6kN，同时假人不能滑脱、安全带各部件不能断裂。
- 盐雾测试：金属件在5%盐雾环境中连续喷雾，查看锈蚀程度。
- UV老化测试：织带在氙灯下照射数百小时，模拟多年日照，然后测残余强度。
- 极端温度测试：在-30℃和+50℃下做冲击试验。
但最大的问题不是实验室数据，而是使用中的退化。我去过一家小型检测机构，他们用退役下来的工业安全带做过统计：正常穿戴使用两年，织带残余强度平均下降12%，但如果接触过化学品或者经历过一次小坠落（未达到报废标准的），强度下降可能超过30%！而这三十个百分点，往往就是生死线。
问：安全带到底多久必须报废？有没有明确的时间标准？
答：很多人以为有固定年限，比如三年或五年。这是误解。国标GB 6095只规定了制造商必须给出使用期限的建议，一般聚酯织带安全带的建议寿命是3-5年，但前提是正常存储和使用。一旦出现以下情况，立刻报废，没有商量：织带出现切割、磨损、变色、变硬；缝合线断裂或磨损；金属件变形、裂纹、锈蚀；经历过一次坠落冲击（不管看起来多完好）。说实话，我经手的案例里，因“过期”报废的极少，绝大多数都是因为目视检查没做到位。更可怕的是，有些企业为了应付审核，把报废标准写得很严，却在现场根本不执行——工人巡检记录全是打勾，织带都磨得起毛了，还能通过“检查”。
问：全身式安全带和半身式（单腰式）安全带到底有什么本质区别？为什么工业场合禁止使用半身式？
答：半身式安全带只有腰带和两根绳，主要用在消防员逃生或运动攀岩的某些场景。在工业高空作业中，一旦坠落，所有冲击力集中在腰部，能瞬间造成腰椎断裂、内脏破裂。而全身式安全带将冲击力分散到大腿、臀部和肩部，人体能承受的极限高得多——这不仅是保护，更是给救援留出生命窗口。有些工头嫌全身式穿脱麻烦，偷偷让工人用半身式，我见到一次就上报一次。这不是效率问题，是谋杀。
不过话说回来，安全带本身只是一个部件。整套坠落防护系统还包括锚点、连接绳（或缓冲包）、防坠器等等。任何一个环节失效，安全带再强也是白搭。我遇到过最离谱的设计是，锚点强度足够，但安装位置错误，导致坠落时连接绳与钢梁刃边发生剪切——绳断人亡。这事儿吧，每次想起来都觉得，有些事故不是技术问题，是管理问题、认知问题。
还有一点值得注意，国际贸易中安全带的认证标准差异很大。欧盟用EN 361，美国用ANSI Z359，国内是GB系列。如果采购进口产品，必须确认是否获得国内认证，否则在安监面前就是废品。同时，不同标准的测试方法差异会导致同样的产品，在不同标准下性能表现不同。比如欧标对动态冲击中假人倾斜角度的要求更严格，美标则对织带耐磨有额外规定。搞混淆了，可能你以为买到了高端货，实际在法律合规层面一文不值。
写到最后，我想起入行师傅的一句话：“干安全的，最怕的不是不懂，是以为自己懂了。” 安全带这个东西，天天见，太熟悉了，熟悉到我们往往停止思考它的细节。但正是这些细节，在关键时刻拽住一条命，或者，没拽住。
