说实话，干了十来年电气设计，每次有新入行的小伙子问我这行怎么样，我都先点根烟——别误会，不是装深沉，是真得想想怎么开口。学校里教的那套，什么计算、选型、画图步骤，到了实际项目里，顶多占三成。剩下七成？全是坑。✅
选元器件：理论完美，现实骨感
课堂上，老师会让你算电流，然后查样本，挑个断路器，裕量1.2倍，妥了。可现实呢？上周一个污水厂项目，控制柜放泵房边上。算计得好好的，夏天柜内温度一测，55度！断路器热脱扣曲线直接漂移。你说样本上写的温度降容系数？那只是参考。现场粉尘、湿度、还有那台国产小变频器发出的谐波…样本可没写这些。❗
后来学乖了，重要回路，我必去现场蹲点。有一次看见维护大哥用螺丝刀顶着接触器强行吸合，惊出我一身冷汗。一问才知道，线圈电压选的是220V，现场经常压降得厉害，吸不上。后来在图纸备注里加了条：控制电源必须采用隔离变压器，线圈电压统一AC110V，长线还要加中间继电器。这种经验，书上能教？💡
所以，选元器件不是解方程，是猜透现场可能出的各种幺蛾子。

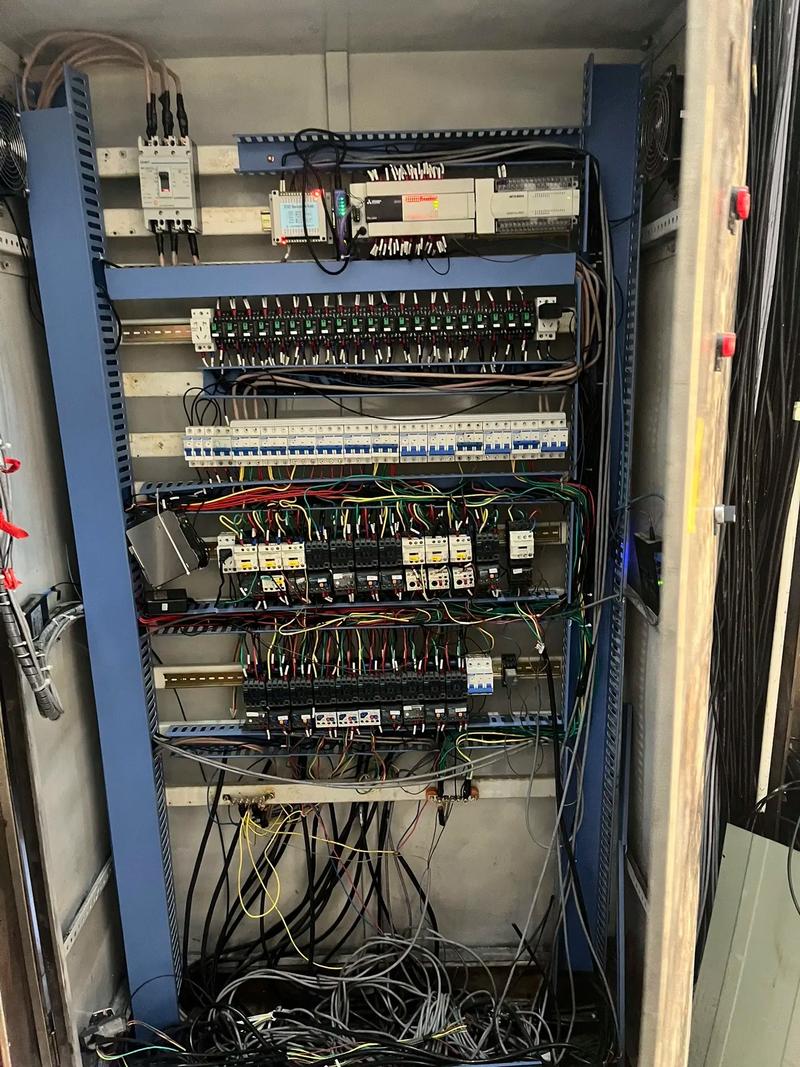

电气控制柜内积灰严重实拍
画图：不是连上线就行的
画图最容易被轻视。领导觉得就是连连看，给你两天搞定。实际上，一套好的图纸是设计语言，得让做柜子的、放线的、调试的、甚至扫地的都能看明白。我见过太多图纸，端子排图画得一塌糊涂，现场接线工人直接骂娘。
问： 老师傅，电气图纸里最容易被忽略但又极其重要的细节是啥？
答： 说实话，是导线颜色和线号。很多人画原理图只管逻辑，不管物理实现。但现场查故障，电工打开柜门，第一眼就看颜色。国标GB/T 4026有规定，但很多人不注意。比如，我用橙色专指外部供电进来的控制电源，蓝色是PLC输入，紫色是模拟量。这么坚持了十年，调试时省了无数沟通成本。线号更关键，不能只写数字，要体现位置。比如“102A”代表第1页图第02号线A端。线号管打印方向也有讲究，要对着电柜门容易读。这些细节，你不写进图里，盘厂肯定不会做。❗
另外，我见过一个新手画的380V动力线，竟然跟24V信号线并排走——没加屏蔽，没留间距。那个项目调试时PLC的模拟量模块全乱跳。后来重放线，多花了两万。我在图里狠狠标注：“强弱电分离！间距至少300mm！” 后来凡经我手的图纸，这条都加粗加红。
画图的精髓在于，你得提前脑补现场会怎么接错线，然后用图纸堵死所有出错的可能。

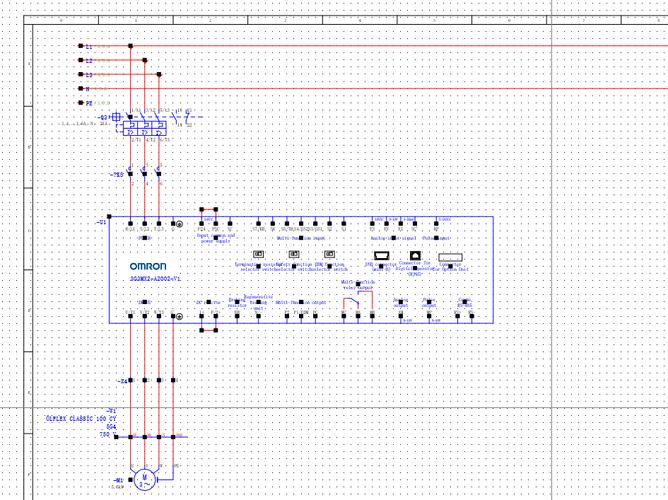

电气工程师用EPLAN设计电气接线图

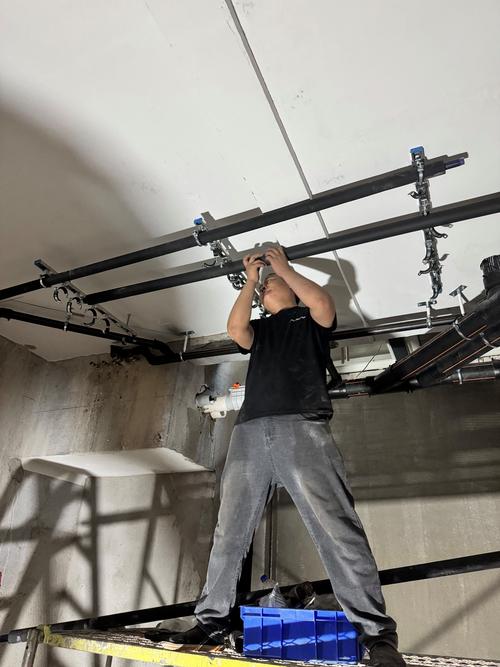

现场调试：设计再牛也怕施工瞎搞
现场调试：设计再牛也怕施工瞎搞
设计做久了，你会有一种错觉：我这么严谨，现场肯定没问题。第一次去现场调试，那是刚入行两年，一个简单的输送线。图纸检查五遍，自信满满。结果合闸，电机反转。查了半天，施工队把相序接反了。更绝的是，他们没按图接线，把急停按钮接成了常闭——你猜怎么着？一上电，整个线直接急停状态。我在现场蹲到凌晨三点，重新校线。从那以后，我图纸上多了个表格：施工校验清单，要求现场电工打勾签字。唉…
问： 在电气设计中，如何有效避免施工环节出错导致的灾难？
答： 我现在的习惯是“防呆设计”。举个例子，所有插拔式端子，我都选不同间距或颜色，避免插错。传感器电缆用带键位的M12连接器，正反插不进。端子排上预留至少10%的备用端子，并注明“预留，不接线”。另外，设计阶段就要考虑施工的可达性。有一次我把中间继电器装在了柜子最下面，接线得趴着，安装师傅差点没揍我。现在布局图我都是先自己蹲下来看看高度。✅
还有个必杀技：在图纸的第一页，放一张“特别警示表”，用大红字列出以往项目出的问题。比如：“本柜内临时电源插座严禁用于焊接地线！” “变频器出线必须使用屏蔽电缆，屏蔽层双端接地！” 这些都是血的教训。有时候，一个叹号加一句粗话，比什么标准都管用。💡
说到底，电气设计是实践的艺术，不是闭门造车。每张图纸背后，都应该有个拧过螺丝、流过汗的人。
现在项目越做越大，从单机到整线，再到智能工厂。我也开始用三维布线软件，做数字化仿真。工具在变，但核心理念没变：尊重现场，敬畏细节。你说呢？对吧，这行当，越干越学，没有尽头。
好了，今天先聊到这里。其实槽点还很多，比如甲方改需求、采购让你换品牌…下次再说。
