这事儿得从去年那根轴断裂说起。
好好的一个齿轮箱，运行了不到俩月，传动轴齐刷刷断了。断面那叫一个整齐，典型的疲劳断裂。叫来车间老师傅一看，摇摇头说：设计图上连个圆角都没标，这根轴能挺这么久算给面子了。我当时脸就烧得慌。
图上一条线，车间一身汗
说实话，学校里教的机械设计，太理想化了。什么光滑表面、理想约束，到了车间全是坑。你画个 M10 的螺纹孔，位置标得死死的，但有没有想过钻头能不能伸进去？旁边有个加强筋挡着，工人骂骂咧咧地给你改成穿通孔——然后发现密封漏油了。设计不考虑制造工艺，等于一半图纸被车间主任撕了。
💡 我的经验：公差标注不是抄标准。关键配合尺寸，比如轴承位，一定要先确认工厂实际加工能力。有次我标了个 H7 的孔，结果加工下来超差，一问，他们的镗床精度就 0.03mm，你标 H7 不是难为人吗？后来乖乖改成 H8，配合也没问题。
❗ 但也不是越松越好。间隙大了，高速旋转下轴会跳，整个设备抖得像拖拉机。这个度，得去车间泡着才拎得清。

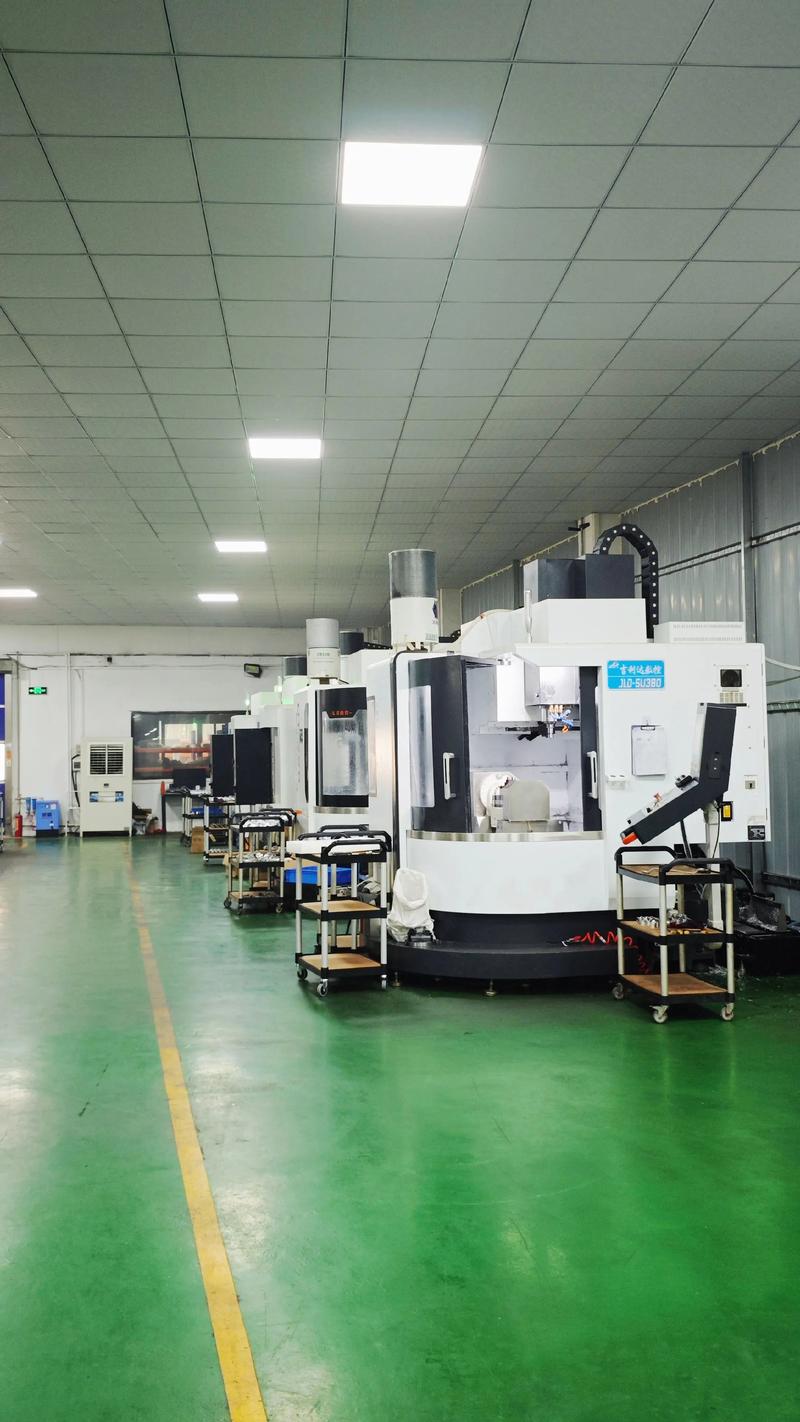

机械设计加工车间现场图
问：为什么有的设计图在车间根本做不出来？
答：设计时只想着功能实现，没考虑工艺可行性。比如内直角根部没圆角，刀具进不去；或者盲孔太深，丝攻够不着。还有个通病：焊接件设计得像个铁盒子，全焊死，工人没法定位。记住，好设计是能在现有设备上顺利加工出来的，不是画着美。
材料选错，全盘皆输
材料这东西，选对了默默无闻，选错了惊天动地。那次轴断裂，后来检测发现材料是 45 钢，但根本没调质处理。供应商偷懒，直接正火态交货。强度差一截，不断才怪。
✅ 现在每次设计我都会列个材料清单，和供应商对质保文件。关键传动件，必须提供热处理报告。别图省几块钱用 Q235 替 45 钢，扭矩一大就扭成麻花。
问：机械设计中材料选择有没有什么诀窍？
答：没诀窍，但有血的教训。第一，弄明白工况：有腐蚀？选不锈钢或者镀层。有冲击？别用脆性材料。第二，算强度别照搬手册，实际载荷往往有冲击系数，不乘个 1.5 系数就等着裂吧。第三，别光看材料牌号，同是 40Cr，锻造和铸造性能差远了，要和工艺一起考虑。
曾经为了省钱，把一根花键轴从 42CrMo 改成 40Cr，结果热处理变形大，装不进去，全部报废。那笔返工费，够我买两吨好钢了。

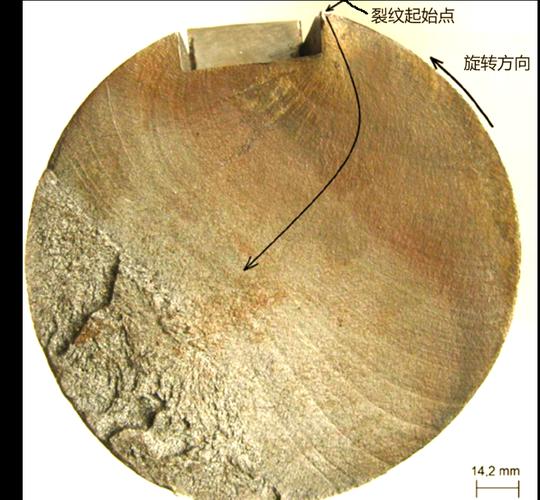

机械设计材料失效断面图
仿真不是花瓶，是救命的
仿真不是花瓶，是救命的
现在动不动就有限元分析，软件一点，云图花花绿绿。可千万别全信。
我做过一个支架，仿真说安全系数 3.2，结果试车时变形超过 1mm，干涉了。为什么？边界条件设错了——固定点假装是刚性的，实际框架本身也晃。后来实测框架刚度再代入模型，结果吻合了。
💡 仿真给出趋势比绝对值更重要。举个例子：优化前应力集中区的颜色像燃烧的火焰，优化后变蓝了，哪怕数值差 10%，至少说明方向对了。但最终还得靠实验验证。贴应变片、做破坏测试，这些东西费钱，可比起设备故障停工，算什么呢？
那个轴断裂之后，我把所有新设计的关键零件都做了一轮有限元，特别是过渡圆角、键槽处。现在画图，潜意识里会多画几个视图，标清每一个圆角半径，就算车间嫌烦也认了。
机械设计这东西，说到底，是经验堆出来的。书上的公式帮你走 70% 的路，剩下 30% 全是坑，摔多了自然就走稳了。别怕犯错，但得长记性。
现在做设计，我桌上永远放着一把卡尺和一块断裂的零件——提醒自己，图纸上的每一笔，都连着真金白银和人身安全。
