大概是在2018年，我们厂接了一套汽车内饰件模具，门板上的仿皮革纹理客户死活不满意，化学蚀刻做出来的纹路总是发闷，而且深度一致性差得离谱——同一套模具上，左边深右边浅的事儿常有。改了三遍，差点丢单。那时候我拍板试激光雕刻。结果呢？不光纹路利落，连曲面上过度都顺滑得要命。从那以后，我就彻底掉进激光雕刻的坑里了，直到今天。

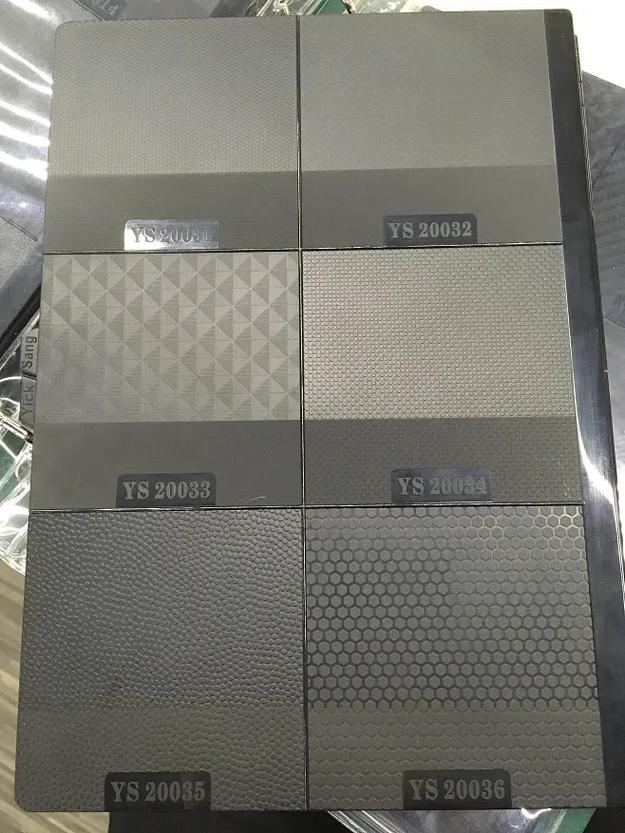

模具表面纹理的激光直雕——为什么正逐步吃掉传统工艺的份额？
化学蚀刻还有个大毛病：全靠人手贴感光膜，老师傅一抖，整套模具重来。激光雕刻呢？数字化模型直接驱动，省去了菲林、显影、脱膜等至少五道工序。更关键的是，激光加工是纯粹的物理烧蚀，完全不引入氢脆风险。去年我见过一套用化学法处理的高强钢拉伸模，因为氢脆在试模时直接开裂，损失三十多万。要是换成激光，根本不会有这档子事儿。💡
调参如调情——功率、频率、脉宽的那个微妙平衡点
好多新手以为激光雕刻就是“功率开大、速度放慢”这么简单。大错特错。功率过高会导致模具表面重熔，形成一层又脆又硬的变质层，寿命直接腰斩。频率太低呢？纹理边缘会出现锯齿状“脉冲痕迹”，光学显微镜下惨不忍睹。前年给一家医疗器械客户雕微流道模具，要求Ra0.4以下的底面粗糙度，我花了整整两天试参数，最后定为120W平均功率、80kHz重复频率、300mm/s扫描速度，配合氮气保护，才得到满意的熔池形貌。❗脉冲宽度这个参数常常被忽略，但它对热影响区大小的影响是决定性的。纳秒级脉宽的热穿透深度可能只有几微米，而毫秒级脉宽的热影响区轻松超过100微米。对于精密模具，特别是带有尖锐棱角的部位，热影响区一大，边缘就塌了。所以，别信那些通用工艺参数表，每一套模具都得单独摸透脾气，对吧？✅
我踩过的三个激光雕刻大坑——血泪教训整理
第二坑：粉尘控制不当，镜头报废。激光烧蚀产生的金属蒸汽和微尘，如果不及时抽走，会附着在保护镜片上。一旦镜片污染，透光率下降，系统会傻乎乎地自动提升功率补偿，导致焦点漂移，雕刻深度全乱套。我们后来在工位上加装静电除尘器，并设定了每两小时自动检测镜片透光率的程序，才堵上这个窟窿。
第三坑：残余应力引发的微裂纹。激光雕刻本质上是快速加热和冷却的过程，表面拉应力极大。对于已经做过热处理的高碳钢模具，如果不做雕刻后回火，微裂纹会在使用中慢慢扩展。我们有一批次模具发货后，客户反馈出现龟裂，回溯发现就是漏掉了激光后低温回火这一步。现在工艺规程上已强制要求：激光雕刻后必须在180-220℃下回火至少4小时。
问：激光雕刻能不能搞定极深的纹理，比如深度超过1mm的？
答：能，但要转变思路。超过0.5mm的深度，单层扫描效率极低，热堆积严重。我们一般采用“分层雕刻+中间清理”工艺，每层50微米，雕刻一层后用压缩空气吹净残渣，再进行下一层。这样总工时虽长，但侧壁垂直度好，底面平整。不过实话实说，深度超过1.5mm时，激光的经济性就输给电火花加工了，除非对纹理有特殊精密要求，否则不推荐。
问：光纤激光雕刻和CO2激光雕刻在模具行业究竟怎么选？
答：简单粗暴地讲：金属模具一律上光纤或固体激光器，波长决定了金属吸收率。CO2激光波长为10.6微米，非金属吸收极好，但对金属几乎全反射，只能用来雕刻模切板上的胶合板垫层，或者有机玻璃模具。工业领域，真正干金属活的，99%是近红外光纤激光。还有个例外：某些精密陶瓷模具，比如氧化锆，需要用紫外激光（355nm）做冷加工，热效应极小，棱边能保持绝对锋利——这事儿今年刚在一家半导体封装模具上验证过，效果惊艳。
说到底，激光雕刻在模具工业中的应用，早已不是“能不能”的问题，而是“如何用好”的深水区。它要求你对光学、材料学、机械动力学有融会贯通的理解，缺一环都可能酿成事故。但同时，它带来的数据化、无人化可能性，正让模具制造这个古老行当焕发新生。我常跟团队讲：别把激光头当焊枪使，它是一把光刀，你得懂它的刀性。
