绕组烧了？先别急着订新电机。说实话，我修过的绕组比烧坏的还多，有时候真替那些直接报废的电机可惜——明明花几百块重绕一下就能再战十年。特别是现在的变频电机，线圈细皮嫩肉的，电网一个浪涌就可能击穿匝间绝缘。冒烟了，闻到那股熟悉的焦糊味，别慌。
下面直接甩干货，不整虚的。
绕组故障的典型征兆

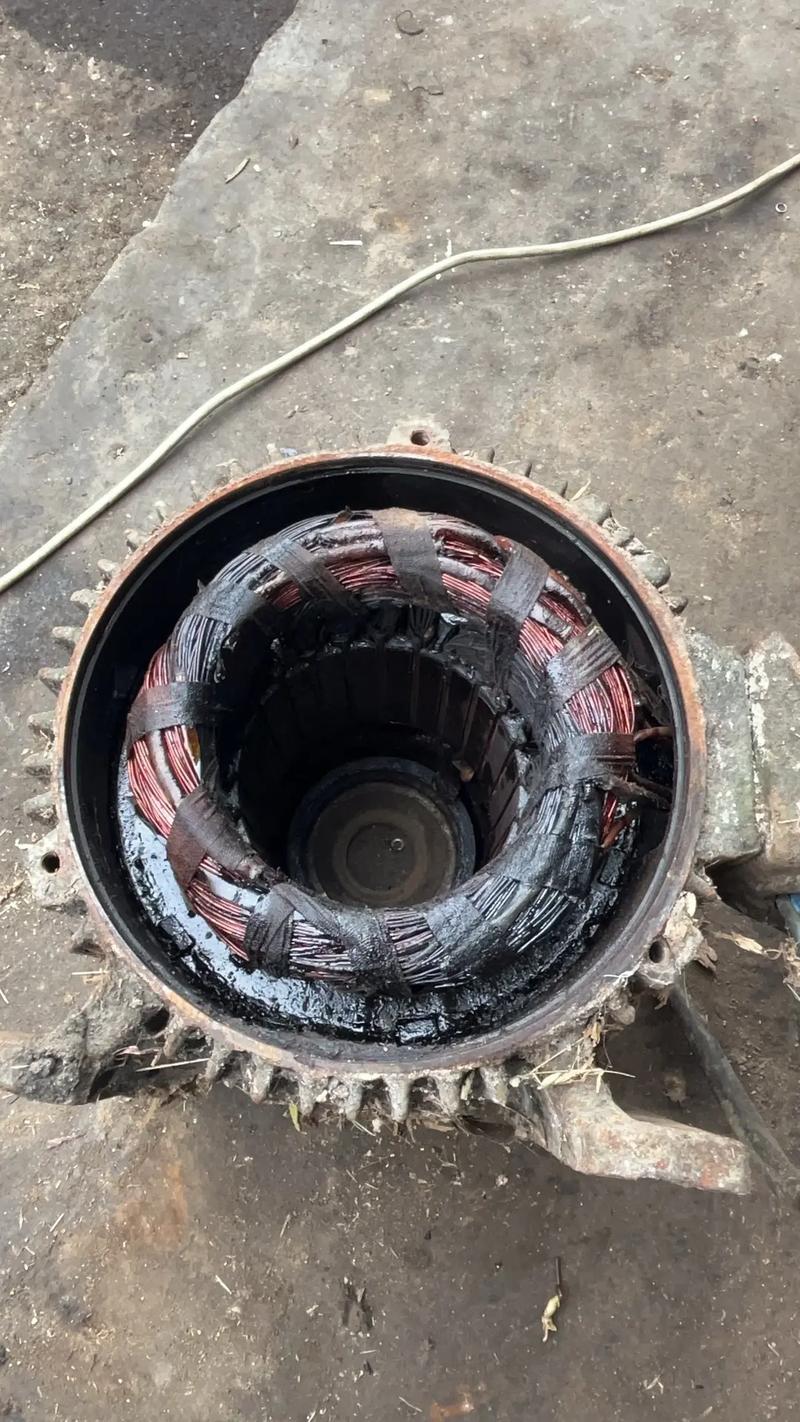

电机出毛病，线圈先遭殃。三相电流不平衡？多半是绕组匝间短路。启动困难还嗡嗡响——可能某相断路了。对地绝缘电阻低到0.5兆欧以下，您得赶紧停机！别问我为什么知道，以前有台90kW的电机就因为强行运行，烧得定子膛里铜珠四溅，惨不忍睹。 还有种情况，电机空载电流偏大，三相电阻也均衡，就是发热严重，十有八九是绕组匝数搞错了，或者接线错误，这种情况新修电机特常见。
说实话，看外观也能看出点门道。绕组端部绝缘变色、发黑，甚至碳化，那肯定是过热了。要是闻到刺鼻的绝缘漆味——记得带口罩，那是绝缘材料分解的有毒气体。线圈端部绑扎带松脱？赶紧处理，否则振动分分钟磨破绝缘！
问：如何快速判断电机是否需要重绕绕组？
答：我的做法是三步走。第一步，摇表测对地绝缘，小于0.5兆欧送烘箱，烘干后还不行，重绕。第二步，万用表电阻档测三相直流电阻，不平衡度超过5%就有嫌疑，用电桥精确复测；如果某一相电阻无穷大，断路无疑，拆开找断点，接好后绝缘得处理好。第三步，用匝间冲击耐压测试仪，一打波形，波形抖动或衰减不一样，匝间短路没跑。都没问题？那可能磁路或机械故障，绕组暂且清白。
拆解与记录——别自信过头

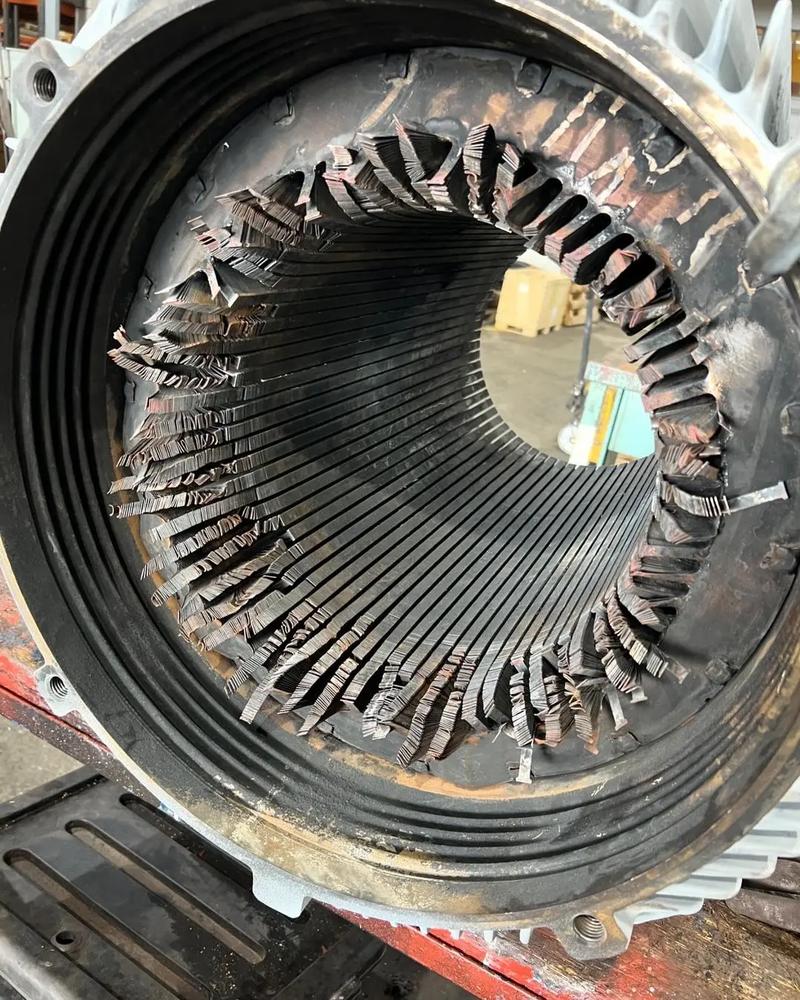

拆旧绕组可是技术活。别上来就暴力剪断，先记录数据！极数、节距、每槽线数、线径、并联路数、绕组型式……少一个，重绕时脑袋就大。 我吃过亏。有次修一台进口电机，没仔细数并联支路数，结果绕出来电流大得吓人，又返工，费时费力。现在学乖了，手机拍照，画展开图，表格填好。拆线时最好用冷拆法，加热到200℃软化绝缘，趁热拔线，别把铁芯槽齿弄歪了。槽口磕了毛刺？拿细锉修修，清理干净铁芯槽——残留的绝缘纸、铜渣，都是以后短路的隐患。
有个细节：拆之前用千分尺测下线径，别凭印象。绕组线径规范，特别是老电机，可能用英规线。买线时别搞错。
绕组重绕的关键技巧
绕线模尺寸，宁大勿小？错！大了端部过长，碰端盖还浪费铜；小了嵌线困难，端部过紧散热差。 照旧绕组最保险。绕线时张力要均匀，漆包线不能有死弯。我的习惯：线盘用张力器，手指绕线时感觉阻力适中，太松线圈不齐，太紧线径拉细。匝数一定得准，多几圈少几圈都会改变磁通密度，后果嘛，过载或发热。
嵌线熟能生巧。槽绝缘纸长度要超出槽口，槽楔松紧合适。滑石粉或石蜡润滑引线，别划伤漆膜。绕组端部整形，别用铁锤敲——橡皮锤或木棒，轻轻打成喇叭口，得留出通风空隙。绑扎用无纬带，浸漆前少绑一圈，浸漆后再补牢。
问：绕组浸漆可以用普通漆吗？工艺有什么讲究？
答：普通漆？想都别想！必须用绝缘浸渍漆，如1032三聚氰胺醇酸浸渍漆，或者环氧型，耐温等级得配好。 F级绝缘用155度的漆，H级用180度的。浸漆工艺：预烘除潮，60-70℃保温2小时，趁热浸漆，温度太高漆会起泡。沉浸或浇灌，小电机直接丢漆桶，大电机用淋浸。滴干30分钟，进烘箱。升温要分阶段：低温60-80℃保持1-2小时，防止表层干燥过快内部气孔；再升到130℃烘4-6小时，直至绝缘电阻稳定。摇表监测，每隔一小时测一次，电阻值不动了才算干透。 偷懒少浸一遍漆？等着匝间短路吧。 至少两遍漆，潮湿环境三遍。
测试与验收——千万别跳过
绕组装好，别急着试机。先测直流电阻，三相均衡。摇表测绝缘不低于5兆欧（热态）。匝间仪打一下，波形重合。然后空载试机，听声音，摸振动，测三相电流，空载电流一般不超过额定的40%。若电流摆动、噪音异常——可能接线错误，或者转子断条？停机细查。负载试机，温度巡检。注意，新绕组前几次运行会有点味，那是漆挥发，正常，但持续冒烟就不对了。
最后，留好维修记录：电机铭牌数据、绕组数据、绝缘等级、试验结果。下次再修，一目了然。
绕组维修，动脑比动手更重要。记录、分析、耐心，缺一不可。电机再烧，别先骂质量，想想自己绕线时是不是少看了那个小小匝数。
