跑过二十多个项目现场之后，我发现一个规律——百分之八十的布袋除尘问题，根源都在选型阶段埋下的。选大了浪费，选小了更惨，直接导致排放超标、滤袋寿命腰斩。去年某水泥厂那套设备，才运行三个月就糊袋，拆开一看，清灰系统压力根本没算对。说实话，那帮做技术的，有时候只懂理论参数，现场工况一变，全抓瞎。
先说第一个坑：风量。很多新手拿着设计图纸上的理论风量直接套，这简直是要命的操作。实际工况下的风量波动、管道漏风率、温度变化引起的体积膨胀，全是变量。我一般会留出15%—20%的余量，但还得考虑系统阻力上升后的衰减。你猜怎么着？有些厂家为了压价，故意把过滤风速往高里标，1.5m/min给你做成1.8，短期能用，一年后换袋换到你哭。过滤风速这事，粉尘黏性大的工况，0.8都不嫌低，对吧？
滤料选择：别被供应商忽悠
滤料这一块，水太深。记得有次一个代理商拿着某种覆膜滤料样本，吹得天花乱坠，耐温260℃、耐酸碱、寿命五年。结果呢？实际烟气里含微量氟化氢，三个月膜就降解了，堵得跟石头一样。所以啊，化学成分分析比耐温数据重要十倍。没有工况分析就选滤料，纯粹是赌博。

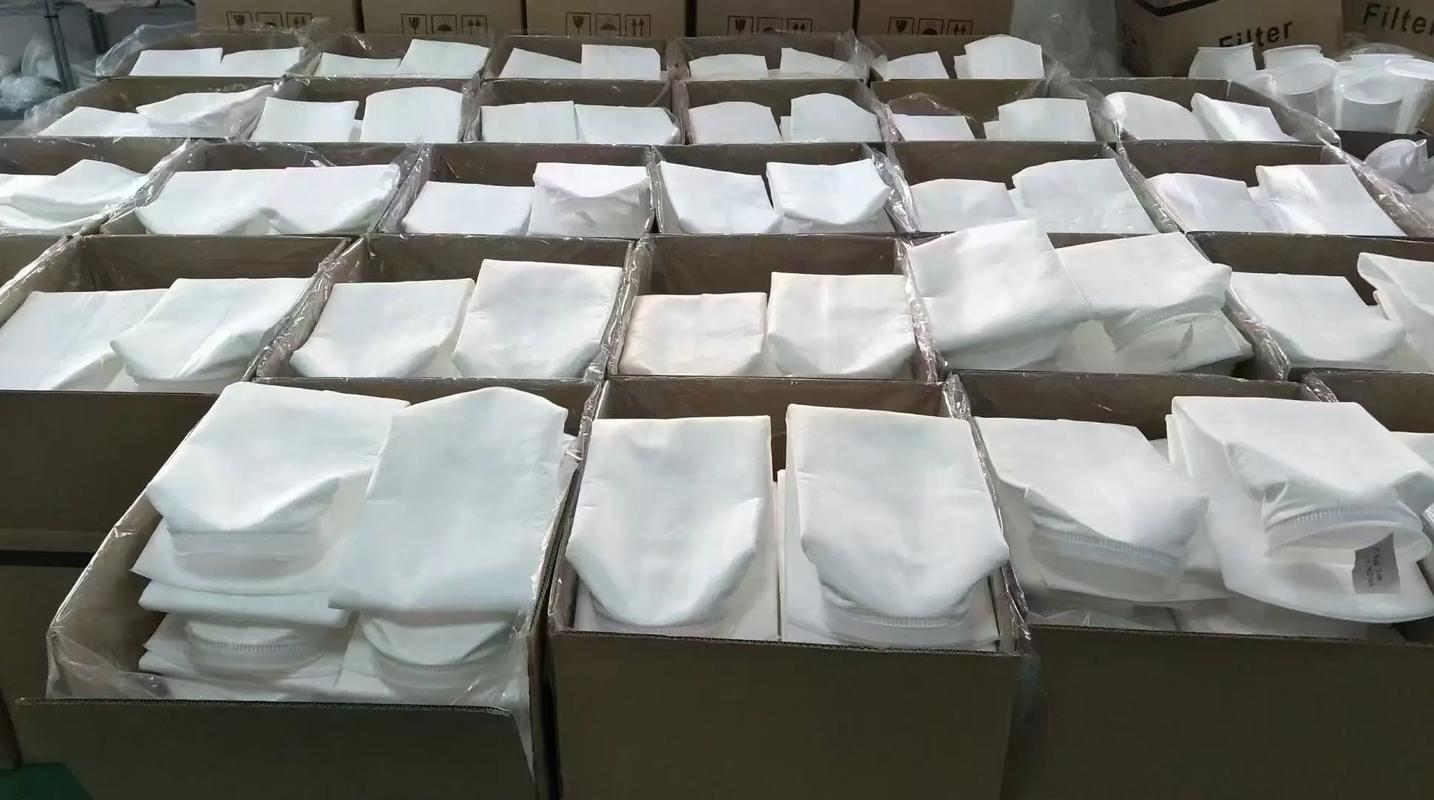

常见滤料我简单捋一捋：涤纶便宜，耐温130℃，但怕碱；PPS耐酸碱，耐温190℃，不过怕氧含量高（超过15%就容易氧化）；PTFE当然好，耐温260℃，化学稳定性一流，就是贵。还有那种所谓的“混纺”，宣称结合各种优点，有时候就是杂料混卖，检测报告要看清楚，尤其是透氧率和断裂强度。
问：我们厂里处理的是煤粉粉尘，湿度大，温度120℃左右，用什么滤料合适？
答：你这个工况，涤纶先排除，怕水解。PPS和PTFE浸渍处理的涤纶都行，但考虑到煤粉可能有硫份，烟气露点需要算清楚。如果露点温度在90℃以上，频繁启停会导致结露糊袋，那得把保温伴热做好，或者选防水防油处理过的PPS滤料。不过话说回来，PPS在含硫气氛下是好手，但氧含量得盯紧，煤粉制备系统的惰性气体保护不能马虎，否则一烧一个洞。
清灰系统：脉冲阀不是越多越好
很多人觉得，清灰嘛，压力大点、脉冲阀多装几个，肯定更干净。大错特错！过度清灰会破坏滤袋表面粉饼层，反而让细微粉尘穿透，排放浓度骤升。见过一个反面案例，某钢厂为了追求低阻力，把喷吹压力调到0.6MPa，结果滤袋三个月就磨破了，拆下来一看，袋口附近全是横向裂纹。
脉冲阀选型和气包容量匹配，是个细致活。我通常建议一寸阀带12-16条3米长滤袋，喷吹时间0.08-0.15秒，间隔5-10分钟。但实际得看粉尘剥离性。黏尘厉害的，喷吹间隔可以缩短，压力适当提高0.05MPa，但绝不能超过滤袋的抗拉极限。还有个细节：喷吹管对中，你拿手电照照，喷嘴和袋口偏移超过5mm，清灰效果直接打折，还容易吹破袋子。
问：我们厂除尘器压差上升很快，刚换袋不到半年，清灰后压差还是降不下来，可能是什么原因？
答：第一时间查清灰气源，如果压缩空气含油含水，滤袋表层会黏结粉尘，形成“湿饼”，那就不是靠脉冲能吹下来的了。赶紧装冷干机和精密过滤器。如果气源干净，再看灰斗有没有积灰搭桥，那是堵了排灰通道，除尘器肚子里的灰出不去，都返回滤袋了。再不行，拆条滤袋下来称重，对比新袋的克重，增重超过500克，基本就是糊袋了，得换袋子。
排放浓度：低排放时代的硬指标
现在环保越来越严，很多地方要求粉尘排放低于10mg/m³，甚至5mg。这就不是单纯一个布袋除尘器能解决的了，从滤料精度到密封结构，都得升级。覆膜滤料确实是好东西，表面过滤能让排放轻松到5mg以下，但膜的质量天差地别，进口和国产的差距肉眼可见，用扫描电镜看看微孔均匀度就知道了。另外，除尘器本体漏风率必须控制在2%以内，门框密封条老化、焊缝沙眼这些小毛病，导致含尘烟气短路，排放瞬间超标。

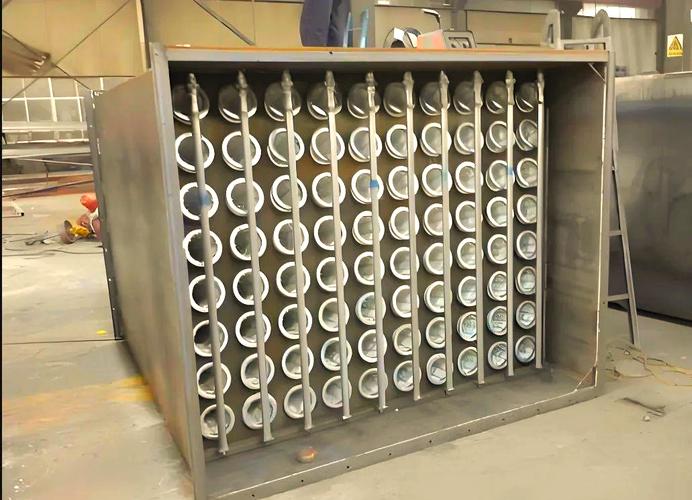

以前我们做调试，经常要钻进除尘器内部检查花板平整度和焊接质量，现在有些厂家用激光扫描测漏，效率高多了。不过说实话，设备再先进，人不用心也白搭。我曾经在一个项目上坚持要求整改焊缝，施工队嫌烦，我说了一句狠话：你要是能保证五年不漏，这批滤袋寿命我担保延长一年。结果真做到了，因为漏风是滤袋的大敌，冷空气一进入，结露、腐蚀全来了。
最后啰嗦几句：选布袋除尘器，就像找对象，没有最好的，只有最合适的。参数要算，但更要结合工况经验和应变能力。那些只跟你谈价格不谈风险的供应商，趁早远离。现场遇到问题，多拆开看看，灰的状态、袋的模样，比任何仪表数据都真实。
