那天，车间里新来的一批氩气，价格比往常便宜了两成。采购的老王得意洋洋，觉得自己给公司省了钱。结果呢？第一天用上，焊出来的不锈钢焊缝，密密麻麻全是针尖气孔，远看像被虫蛀了一样，焊缝颜色更是发黑发乌，毫无金属光泽。我当时一看，火“腾”就上来了——这哪是保护气，分明是破坏气！一检测，好家伙，纯度连三个九都不到，坑死人不偿命。
氩气纯度，小数点后那个9，真会要命

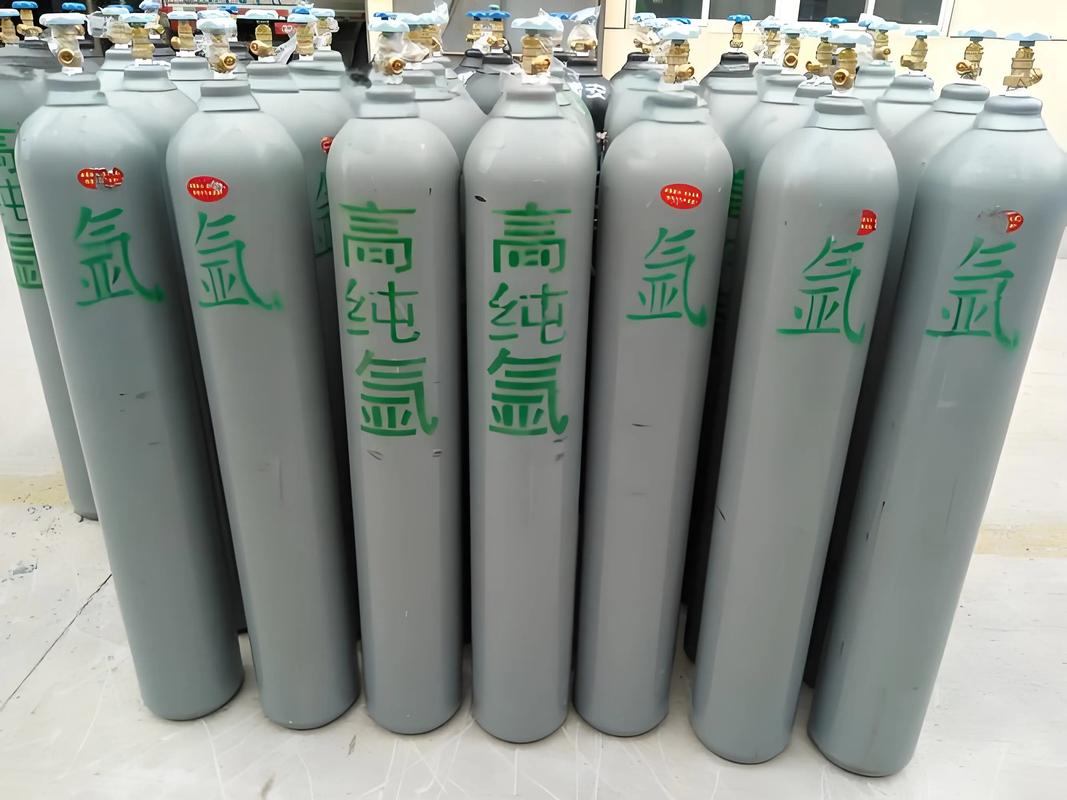

氩气这东西，看不见摸不着，可它对焊接质量的影响，那是立竿见影。工业用的氩气，通常分纯氩（99.99%）和高纯氩（99.999%）。别小看这一个9的差别，价格能差出百分之三四十，焊接效果更是天壤之别。尤其是焊铝、焊钛、焊不锈钢薄件，你要是敢用四个九的氩气，那简直是在赌命——焊缝发灰、发蓝、夹杂、裂纹，什么毛病都来了。为什么？因为铝、钛在高温下极活泼，跟氧气、氮气、水汽一碰就“激动”，哪怕氩气里只有几十个ppm的杂质，都能让焊缝变成豆腐渣。换了五个九的高纯氩，立马不一样，鱼鳞纹整整齐齐，银白光亮，那才叫艺术品。
问：为什么同样是氩弧焊，别人焊得亮晶晶，我的焊缝却满身气孔？
答：别急着怀疑手艺，先查你的气！拿个氧气分析仪测一下焊枪出口的氧含量，如果超过10个ppm（焊敏感材料得压到5ppm以下），那气源或管路绝对有问题。还有，减压表是不是该换了？漏气是隐形的杀手，很多慢漏气根本听不见。流量调对了吗？过大形成紊流会把空气卷进去，过小又保护不力，室内焊接一般5到10升/分钟足够。最后，检查焊枪喷嘴，是不是脏得不成样子了？气体出来都偏了，还保护个啥。
液氩还是钢瓶？用错方案，成本能翻倍
不同的用气量，供气方案选不对，那真是每天在烧钱。液氩，零下186度，得用杜瓦罐或大储槽加汽化器。好处是单价低，纯度高，供气稳定；坏处是前期投入大，一套像样的储槽加汽化装置，没个十几二十万下不来。而且液氩会自然蒸发，你哪怕一天不用，它自个儿跑掉一部分，跟慢性放血似的。我们厂有一年春节放假，回来一看储槽压力表，差点晕过去——蒸发损失好几百公斤，那都是钱啊！所以，月用量低于50瓶的小厂，老实买钢瓶，别折腾。50到200瓶之间的，可以考虑租一个移动式杜瓦罐，气体公司送货，用完拉走充装，这种“现场供气”模式省心又相对划算。月用量超过200瓶的，直接上大储槽，长期算下来，吨成本能低一大截。
问：我们厂每月用气大概30瓶，是继续用钢瓶还是上液氩储罐？
答：30瓶的量，千万别上储罐，除非钱多没处花。一瓶钢瓶氩气大概6个立方，30瓶才180方，用小储槽光是每天的蒸发损失都能让你肉疼。我建议你找气体公司谈“集装格”供气，把12或16个钢瓶并联起来，用快插头切换，这样换瓶频率低，压力稳，成本增加也有限。或者，有些气体公司提供大钢瓶（比如40升工作压力更高的），减少换瓶次数。总之，量小就要灵活，别死磕储罐。
氩弧焊工的那些“骚操作”，把好气体都给糟蹋了
气源没问题，但焊缝还是差，那多半是操作细节不到位。我见过太多焊工，手艺不错，可在用气上极其马虎。焊枪喷嘴从来不清理，里面的飞溅物都快把出口堵死了，气体出来歪歪扭扭，保护范围大打折扣。还有的人，为了省气，流量调得极低，或者焊完马上关气，焊缝还没冷却呢，保护就中断了，不氧化才怪！更离谱的是，用劣质送丝管，或者气管老化漏气，氩气在半路就跑冒滴漏了。这些都是日常细节，积累起来就是大麻烦。记住几个关键数：焊不锈钢，提前送气至少1秒，延迟送气2到3秒；焊钛、锆这些娇贵材料，延迟送气得拉到10秒以上，有时还得加拖罩。环境风是大敌，风扇对着吹？绝对禁止。我们一次户外抢修，风稍大点，焊缝全成了灰蓝色，返工返到怀疑人生。
另外，别以为氩气只保护熔池，它得保护整个热影响区。所以，焊枪的角度、行走速度、喷嘴大小，都要匹配。薄板用6号喷嘴，厚板用8号或10号，喷嘴离工件太远，保护效果几何级数下降。这些，书本上都有，但真到了现场，多少人能一丝不苟？
说到底，氩气这玩意儿，你把它当回事，它能让你焊出艺术品；你不在乎它，它绝对会给你点颜色看看。焊工圈里有句俗话：“三分技术，七分气体”，夸张了点，但绝不是瞎说。行业越来越卷，客户要求越来越高，焊缝不仅要结实，还得漂亮。氩气，就是那个看不见的关键先生。跟它打交道二十年，我算是明白了：别贪便宜，别偷懒，该花的钱要花，该做的维护要做到位。不然，省下来的那点气钱，迟早变成十倍百倍的返工费，哭都来不及。
