干了快二十年机械维护，我见过太多拧巴的润滑事故。上周还有个年轻工程师在电话里冲我嚷：“我严格按照手册选的油，怎么轴承还是烧了？”——手册没错，可现实总比纸面多拐几个弯。说实话，工业润滑油这个东西，选起来真不能光认白纸黑字。

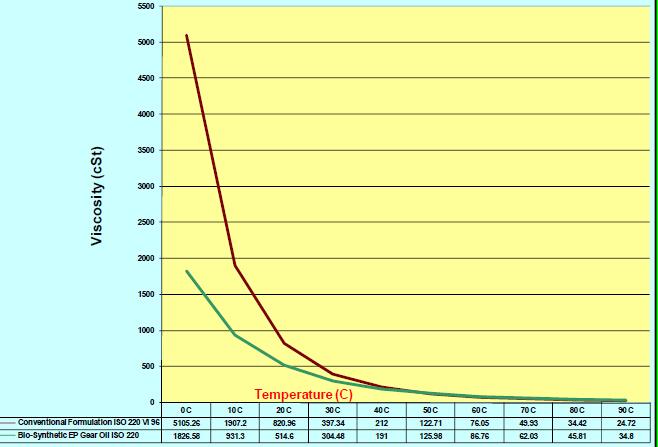

举个例子。有台德国进口的减速机，原厂推荐用ISO VG 220的齿轮油。后来厂里搞“降本增效”，换了个国产VG 220。结果夏天一到，油泵吸不上油，齿轮磨得比砂纸还糙。问题出在哪？粘度指数。国产那个油，40℃看着是220，到80℃就稀得像水——而减速机运行时壳体温度能飙到90。原厂那款，粘度指数高，高温下粘度下降得慢。我们常说“粘度是油的生命”，可真懂的人，看的是40℃到100℃的粘度下降曲线，不是瓶子上印的那个数。💡
选油第一坑：只看粘度等级，不看粘度指数
粘度等级（ISO VG）是标称值，但润滑油是非牛顿流体，温度一变，粘度能差出几条街。有一次在钢铁厂，连铸机轴承用了一款“高性价比”润滑脂，冬天启动扭矩大得电机跳闸。拆开一看，脂都冻成蜡块了。所以北方露天设备，低温流动性（倾点、低温启动扭矩）比常温粘度要紧得多。可反过来，高温场合呢？比如水泥窑托轮，温度轻松上150℃，这时候闪点、蒸发损失、抗氧化性才是关键。不是粘度越高越好——太粘了，搅拌阻力大，热量散不出去，反而适得其反。❗
问：那到底该怎么选？有没有一个万能公式？
答：唉，最烦这种问题。润滑油要是能公式化，我早失业了。硬要说的话，“速度选粘度，载荷选极压”。高速轻载，低粘度；低速重载，高粘度。但第二层是，冲击载荷大的场合，必须带极压添加剂，哪怕粘度低一点，靠化学膜硬扛。像破碎机、振动筛的主轴承，用普通重负荷油，几个月就点蚀剥落。这时候得用专门的高性能极压润滑油，看FZG齿轮试验等级，至少12级以上。✅
合成油 vs. 矿物油：不是越贵越好
很多人有执念，觉得合成油万能的。我碰到过一老板，给每台设备都上全合成PAO，结果空压机积碳比矿物油还严重。为啥？PAO本身抗氧化是不错，可它溶解添加剂的能力差，有些清净分散剂兼容不好，反而形成漆膜。反过来说，有些低速重负荷齿轮箱，用高品质矿物油加抗磨添加剂，安安稳稳跑十年。合成油真正不可替代的场景，是极端高低温——比如冷库叉车液压油，倾点要到-50℃；或者高温链条油，要求结焦极少。其余工况，省下的钱买点好滤油设备，更划算。😐
问：那什么时候必须用合成油？
答：三个铁律：一、温度超过120℃或低于-30℃的循环系统，矿物油不是氧化飞起就是流动不了。二、需要超长换油期的设备，比如风电主齿轮箱，寿命要求15年以上，矿物油扛不住。三、食品安全相关的，偶然接触食品的润滑剂，必须用NSF H1级食品级合成油。其他说什么“合成油更节能”“延长设备寿命”——得看实测数据，别光听销售忽悠。⚡
油品管理的隐形杀手：混用与污染
这才是看不到的黑洞。90%的润滑故障，不是油不行，是管理烂。有次处理一个液压站，油变成果冻状，色拉油一样。查了半天，原来是操作工把齿轮油当液压油补了——两个油添加剂打架，产生皂化。不同基础油类型和添加剂体系，混用前不做相容性测试，就是赌命。还有水污染，最常见。液压油乳化、轴承生锈，全因呼吸器吸潮。装个带干燥剂的空气滤清器，百来块钱，挡掉七成麻烦。💡
问：如何简单判断油品该换了？
答：别凭感觉。起码买个现场油品分析箱，测粘度变化率（+15%/-10%警戒线）、总酸值（TAN，矿物油增0.3就该警惕）、水分（液压油超0.1%就哭吧）。再精细点，做发射光谱分析看金属磨损颗粒——铁、铜、铬各代表不同部件。这些钱，比修一次设备便宜多了。✅
说到这儿，突然想起自家车间的笑话。新来的徒弟给减速机换油，放出的旧油黑得像酱油，他居然拿新油兑进去稀释。当场被我骂得狗血淋头。旧油里的氧化产物、金属屑就是催化剂，兑新油等于加速变质。所以换油必须彻底，冲洗是必要的。但冲洗也有门道：不能用煤油，煤油残留会破坏油性剂；用专用的冲洗油，或者用正常粘度的廉价油短时循环后放净。否则残留旧油超过5%，新油寿命打折一半。❗
现在回头看，工业润滑油选型从来不是孤立的，它跟设备工况、维护习惯、环境条件缠在一起。那些手册上的推荐，只是个起点。真正做得好的人，都是走一步看三步。比如你选了一款油，就得想一年后它的氧化安定性还好不好，滤芯堵没堵，密封件溶胀率对不对。这些才是功夫。
最后发个感慨。二十年前，老师傅用手搓搓油，闻闻，就知道大概。现在各种传感器、在线监测，可问题一点没少。大概是技术越多，人越懒？哈。但说到底，润滑是设备的血液，这句话没变过。你糊弄它，它就糊弄你。不许偷懒。🔧
