前几天有个小伙子，刚拿二级证，来问我——射线机怎么选？我当时就乐了。这问题，没摔过几个跟头真问不出来。

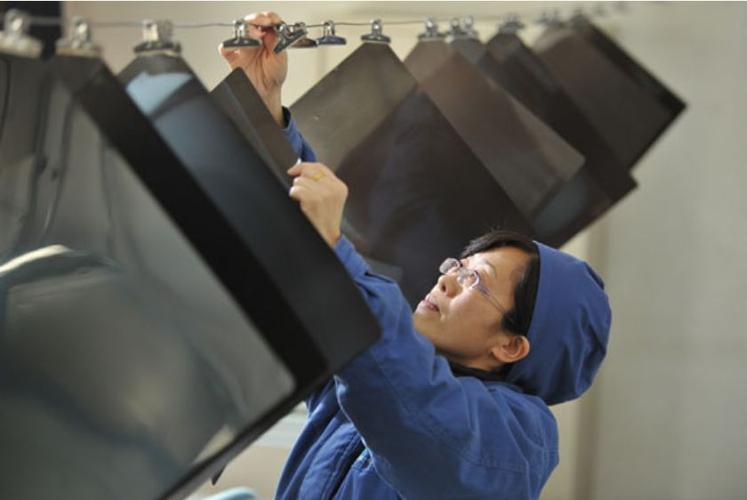

射线检测这活儿，看着是拍片子、看底片，但里头的门道…厚得像标准书。说实话，我入行头三年，连曝光曲线都弄不明白。那时候哪像现在，有数字成像，有CR，都是暗室洗片子，手一抖，片子废了，老板那眼神…❗
今天不聊虚的，就掰扯扯这些年在现场摸爬滚打攒下的经验。可能得罪人，但都是大实话。
选设备：别被参数忽悠瘸了
我第一台射线机是国产的，便宜，但不皮实。现场工况差，几次下来高压包就击穿了。后来换了进口的，稳定性是好，但售后等得你肝疼。所以啊，买设备一定得看售后响应，别光盯着焦点尺寸。

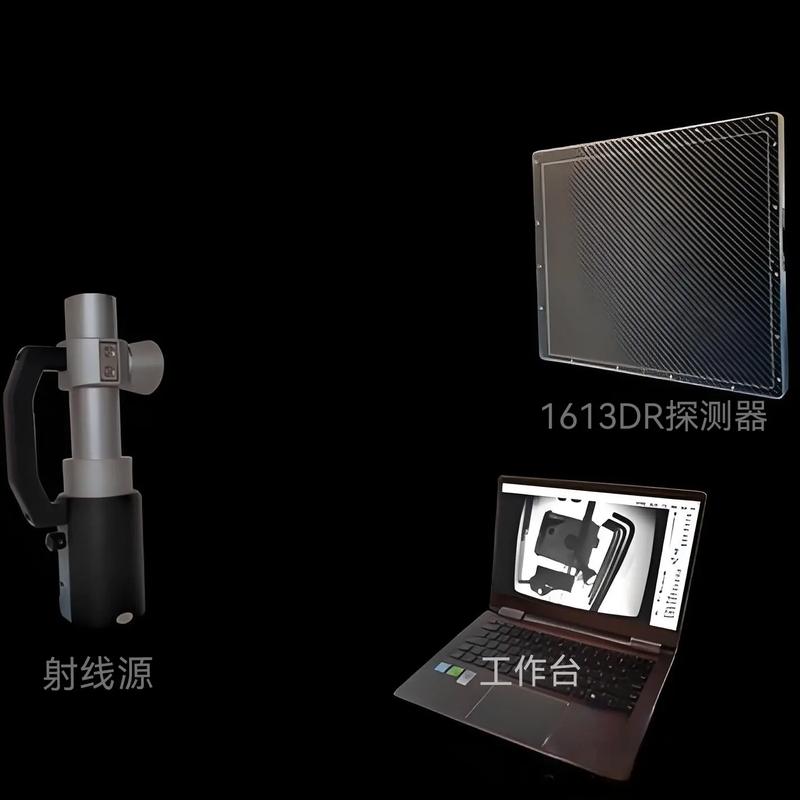

现在流行数字射线（DR），确实快，但平板探测器娇贵，磕坏一个角，几万块没了。传统胶片呢，成本低，但速度慢，而且底片保存是个麻烦——前年我的底片仓库漏水，毁了一批，客户差点把我告了。💔
不过话说回来，选透照参数才是关键。电压太高，宽容度大但对比度差；太低呢，穿透力不够，焊缝根部那点未焊透，根本看不见。我一般双壁单影透照时，电压比单壁透照往下降个10KV，信我，底片灵敏度能上去一截。这是密不外传的诀窍。
现场操作：安全永远第一，但…效率也得要啊
射线检测，说白了是跟辐射打交道。我见过太多二把刀，不拉警戒线，不声光报警，拍完片子还叼着烟进去取片——心真大。❗辐射损伤是不可逆的，千万别学。我包里永远备着个人剂量计，每月都查，从不敢马虎。
但是，工期压得死啊！领导才不管你什么焦距不焦距，明天要吊装，今晚必须出结果。所以得学会偷巧。比如，管道环焊缝，用内透法固然好，可架子难搭；中心透照？那家伙，连拍十张不累死。我后来发明了个“偏心透照”的土办法，虽然标准不推荐，但和甲方沟通好，拍两张覆盖全焊缝，没出过大事。当然，这是歪路子，你们别学，除非真急了。

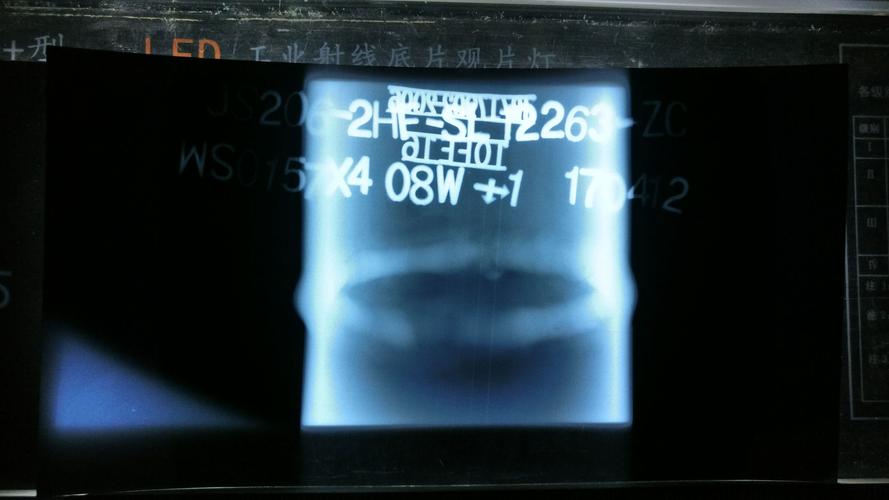

啊，对，拍小径管，椭圆成像那招，照出开口宽度，算好偏移量，比垂直透照更可靠。我有个Excel模板，输入管径壁厚直接出参数，谁要留言。
评片：经验比标准重要一万倍

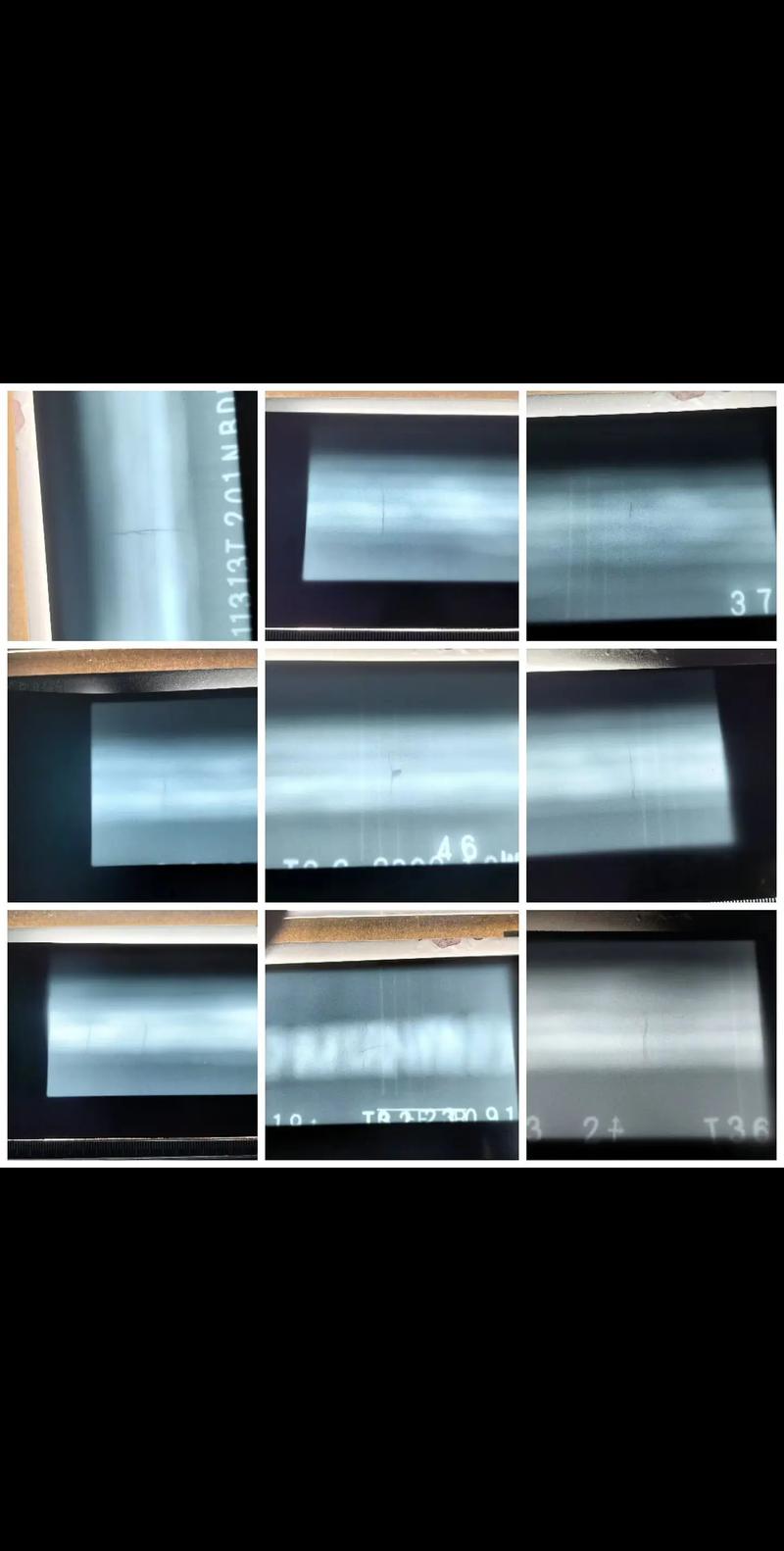

标准是死的，人是活的。你真以为拿个像质计、看底片黑度就能判？天真！有些缺陷，底片上就一两个毫米的黑线，是裂纹还是未熔合？按标准，长度方向都在容许范围，可我告诉你——在尖角处、焊接接头应力集中区，哪怕合规，也得判废。为什么？因为那是裂纹源，将来百分百出事。我因为这事得罪过不少焊工班长，但没办法，有些钱不能挣。
还有，底片上有个小白点，是高密度夹杂还是钨极夹渣？说实话，我有时候也迷糊。后来用放大镜看形态，再结合焊接工艺（氩弧焊还是手把焊），心里大概有谱。💡经验么，就是这么一点一滴攒出来的。别指望AI评片能完全替代人，假的，底片上那么多伪缺陷，AI傻傻分不清，还得靠人眼。
问：刚拿证的评片员，哪些坑容易跳？
答：第一个坑：只看焊缝区，不管热影响区。母材上的分层、裂纹，有时候比焊缝缺陷还致命。第二个坑：死扣黑度值。底片黑度适不适宜，不用光看数字，眼睛比对灰度卡更准，尤其背景灰雾大的时候。第三个坑：忽略透照几何布局。比如椭圆投影，开口宽度过大，缺陷就被拉长变形了，评不准。💪
问：数字平板探测器好还是胶片好，能省钱吗？
答：你要是现场固定点检测，上DR肯定快，后期省事，但前期砸钱疼。要是现场移动拍片多，胶片更皮实。我算过一笔账：一年拍片量超过2万张，DR才有经济性。另外，胶片存档符合法规，有些监管只认胶片底片。所以，别听销售瞎忽悠，结合自己的活儿。
人情世故：比技术还重要
你以为出个检测报告就完了？扯皮才刚开始。发现缺陷，焊工不认，班长不认，车间主任也不认。这时候，你得拿出底片，标出缺陷，搬出标准，但态度别太硬，递根烟，说明利害，一般都能解决。毕竟大家都是打工的。
有一次，查出高压管线的未焊透，严重超标。厂家私下找我，塞了个大红包。我没要。不是清高，是怕。万一将来爆了，我蹲大牢啊。做这行，良心是底线。
问：第三方检测机构怎么选，看资质还是价格？
答：资质是敲门砖，但更要看实际检测员的水平。我见过特检机构派来的小年轻，连射线机都没摸过几次。我的建议：指定有十年以上经验的持证人员，哪怕多花点钱，买个踏实。还有，合同里写明透照技术等级，A级还是B级，不要含糊。
问：射线检测和超声检测，到底哪个更准？
答：老生常谈。射线对体积型缺陷敏感，比如气孔、夹渣；超声对面状缺陷敏感，比如裂纹、未熔合。两者互补，不是替代。不过，焊缝内部的小裂纹，超声可能漏检，射线有时看底片也不行，得用相控阵。所以别争了，该用哪种用哪种，客户掏钱。
写累了，就这么多吧。这些经验，书上学不到，全是血泪换的。你要是刚入行，多看多问，少吹牛。这行，需要敬畏。
