干了快二十年自动化，安全继电器这玩意儿，说小也小，说大也大。小到很多柜子里它就是个不起眼的模块，大到一出事——那就是人命关天的最后一道锁。说实话，我刚入行那会儿，压根就没认真对待过它，觉得不就是个继电器吗，多个红色外壳，贵上十几倍，至于么？后来亲眼见了一次冲床连冲事故，那动静、那后果……从此彻底老实了。
安全继电器到底特殊在哪里？
普通继电器，你用个中间继电器搭个自锁回路，也能实现急停功能，对吧？但安全继电器的核心不是实现功能，而是保证失效安全。这俩概念差了十万八千里。打个比方，普通继电器就像一般挂锁，防君子不防小人；安全继电器呢，它得做到即使自己某个元件烧了、焊死了、弹簧卡了，系统也得立刻停下来，而且不能再启动——这就叫强制导向触点结构，学名“强制导向触点继电器”，英文 forced guided contacts。

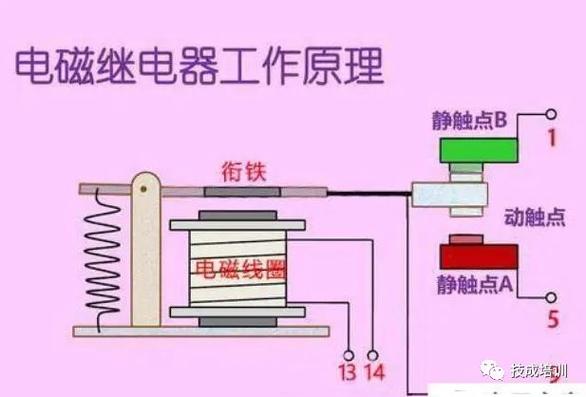

你拆开一个正经的安全继电器，会发现里面的触点架是机械联动的。常开和常闭被卡死在同一个推杆上，绝不可能出现常开还没断开、常闭就闭合的情况。一旦某组触点粘连，另一组就一定被顶着，无法复位。就这一个小小的机械设计，瞬间让单一故障下的安全风险归零。这不花哨，但很硬核。❗
还有人老问，安全继电器和安全控制器有什么区别？我的理解很简单：安全继电器处理单回路、逻辑固定的场合，比如一个急停按钮、一对安全门开关；一遇到需要多区域连锁、逻辑可编程、甚至上到安全 PLC 的时候，那才轮到安全控制器。不过话说回来，现在有些智能型安全继电器也带诊断功能了，界线越来越模糊。但本质上，安全继电器就是那条短小精悍的终极防线。
选型时那些让人头疼的参数
每次翻样本，看着 SIL、PL、类别（Cat.） 这些缩写，脑袋都大。我记得有次给一台堆垛机做安全回路，要求 PL e，硬是逼着自己把 ISO 13849-1 啃了一遍。后来学乖了，直接看安全继电器厂商提供的特性数据，他们大多会标出“可达 PL e, SIL 3”，你照着需求去套就行。
问：到底先看 SIL 还是 PL？两者能换算吗？
答：不能直接换算，但大体对应。SIL 是功能安全的国际标准 IEC 61508 里的，PL 是机械领域 ISO 13849 用的。一般 SIL 2 对应 PL d，SIL 3 对应 PL e。但注意，PL 还跟 MTTFd（平均危险失效时间）、DC（诊断覆盖率）、CCF（共因失效） 有关，不是简单划等号。我通常先看 PL，因为现场设备大多遵循机械标准。
还有一个坑——复位模式。手动复位、自动复位，弄错就出大事。有次调试一台压机，选了手动复位，结果操作工嫌麻烦，偷偷改成自动复位……要不是我复查发现了，后果不堪设想。💡 建议所有需要人为确认的场合，比如冲压、机器人单元，一律用手动复位且带下降沿检测的安全继电器。多花不了几个钱，但能省一堆麻烦。
另外，别忽略输出触点容量。有些安全继电器触点上标 6A，可那是阻性负载！你要是直接切个电磁阀线圈、大接触器，感性负载的反向电动势瞬间就把触点烧黑。务必看 datasheet 里的 AC-15/DC-13 额定值，或者干脆用带固态输出的型号。说实话，这一点很多人不注意，坏在现场就骂继电器质量差，其实都是自己选型没留余量。
真实项目中的教训和心得
去年给一个锯切工位做改造，原设备用普通继电器实现安全门锁，结果某天门联锁开关触点短路，系统居然不知道，锯片照样转。工人开门换料，差点切到手指。后来我们换成带 OSSD 输入的安全继电器，配两路 PNP 传感器的安全门锁，还加了短路检测，总成本不到两千块——就这么点钱，把整个工位的安全等级从 Cat. B 拉到了 Cat. 3。想想都有些后怕，之前那套玩意儿居然凑合了七八年。
问：什么时候必须在安全继电器前加安全传感器？光栅、激光扫描仪这些怎么接？
答：安全传感器（比如安全光栅、安全门开关）跟安全继电器是黄金搭档。它们输出 OSSD 信号（Output Signal Switching Device），本身有双通道、自带测试脉冲。安全继电器不断监测两路 OSSD 的同步性和脉冲，一旦不一致，就立即脱扣。如果传感器不是安全型的，哪怕你后面加十个安全继电器也没用。我的习惯是，先确定风险点需要什么等级的保护，再选对应等级的安全传感器，最后配同等或略高的安全继电器，记住：安全链的等级按最弱的一环定！

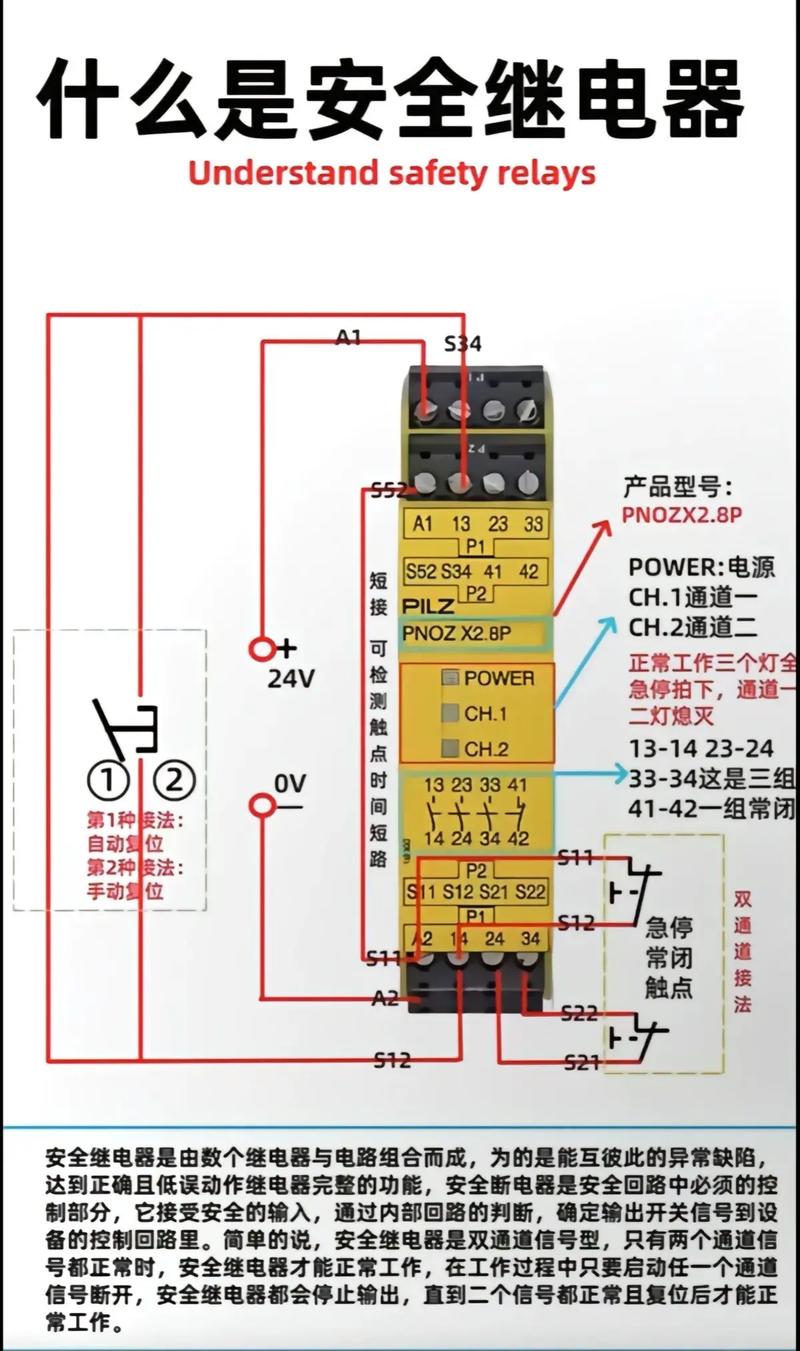

还有一点，双通道输入别图省事接成单通道。有些人看着端子排上 No/Com/No 挺好，就把两个急停触点串联后接到一个通道，以为双通道就是两根线……那真是自欺欺人。真正的双通道必须检测通道间的不一致，包括短路、断路、时间差。你接成单通道，诊断覆盖率直接降到零，再好的安全继电器也白搭。✅
选型时也别光盯着功能，供电电压、接线方式（螺钉还是弹簧）、宽度尺寸这些细节，到了柜子组装时真能逼疯你。我遇到过一回，接好线发现盖不上柜门，就因为那款安全继电器厚了3毫米——整排继电器都得换。后来学乖了，所有器件提前在三维布局里拼一遍。
最后念叨一句：安全继电器不是“用了就安全”，它是整个安全回路正确设计的一部分。我见过有人大把花钱买最高等级模块，结果图纸上安全回路首尾共用一根电缆，引入共因失效——那还不如用个简单的呢。说到底，工具再强，也得靠懂行的脑子。行了，今天就唠到这儿，再写下去我自己都要翻标准了。
