上周去一个冲压车间，设备经理拉着我诉苦：“新装的安全光幕，头一个月挺好的，结果这两天工人一伸手，咔嚓——模具没停。” 我一看，手指粗细的光束，间距30mm。他一脸懵：“不是满足手指保护吗？” 真不是。槽点太多，一时不知道从哪开始。
分辨率14mm ≠ 手指进不去。很多工程师以为，只要分辨率数值小于手指直径（比如14mm＜15mm），就能保护手指。但忽略了一个致命前提：光幕到危险区的距离。如果光幕紧贴冲床，手指伸进去的时候光束早就被挡住了，可要是光幕离危险区半米远呢？手指穿过去、光束才断，这时候滑块可能已经下来了。这就是安全距离没算对。ISO 13855 公式清清楚楚，但实际选型时，有人就凭“经验”估——说实话，这种经验，迟早出事。

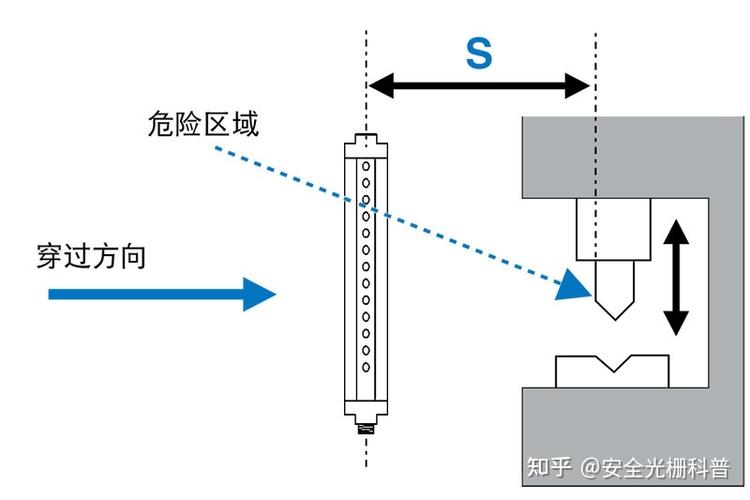

安全距离：不是拍脑袋的数学题
安全光幕的核心，根本不是那个亮晶晶的黄色外壳，而是它和危险源之间的相对位置。公式 Ds = K × T + C，K是接近速度（通常取1600mm/s或2000mm/s），T是系统总响应时间（光幕+安全继电器+接触器+机器制动），C是附加距离，跟分辨率直接挂钩。
举个真实案例：某汽车零部件线，用了分辨率30mm的光幕，结果安全距离只留了120mm。工人探身进去，手掌触发光束，但机器制动时间需要0.15秒，加上响应时间0.03秒，总时间0.18秒。手掌推进速度按1600mm/s算，0.18秒能移动288mm，远超120mm。也就是说，手都碰到模具了机器才停。这不是安全光幕，这是“事故记录仪”。
所以，先确定所需的安全等级（PLr或SIL），再根据实际布局倒推分辨率。不是拿了个Type 4就觉得万事大吉，Type 4只是电路冗余度高，物理位置不对照样白搭。另外，注意倾斜安装的场合，如果光幕不是正对危险区，偏转角度会让有效保护高度打折。见过把光幕斜着装、为了避开模具的，结果最外侧光束根本遮不住操作点。
选型三大死穴：凭感觉、看价格、忽略环境
除了安全距离，这三点是踩坑重灾区：
1. 保护高度不够。 以为光幕长度=最大开口高度就行。错！必须考虑操作人员可能的上肢伸展范围，尤其是坐姿和站姿差异。比如一个压机开口400mm，但工人经常踮脚探身，实际需要保护高度可能要到600mm以上。省钱买个短一截的？省下的钱不够一次工伤赔偿零头。

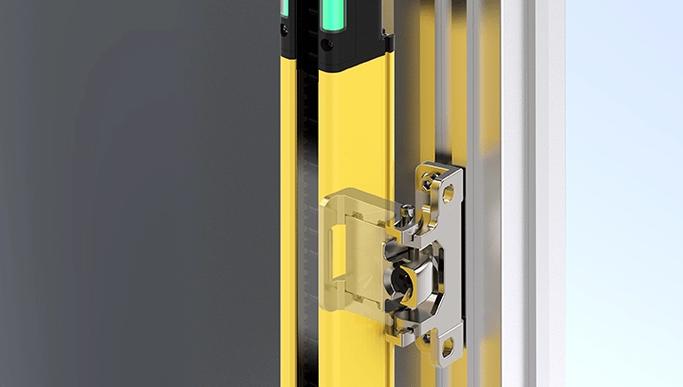

2. 一味追求窄光束。 有些选型手册鼓吹“超小分辨率，极致安全”，然后你就真的在焊接工位用14mm光幕。结果呢，焊渣飞溅、弧光强光干扰，光幕天天误报警，工人嫌烦直接屏蔽——更危险。这种环境应该优先考虑抗干扰能力强的型号，比如带涂层、抗光干扰设计，甚至考虑激光扫描仪。安全光幕不是分辨率越小越好，适用才是王道。
3. 忽视环境温度与振动。 夏天车间没空调，光幕电子元件在55℃以上可能漂移；冲压线的连续振动让内部镜头松动。这些细节没人提，因为采购时候只比价。说实话，国产某些低价光幕，IP等级虚标，用三个月就对不上光了，天天调——烦都烦死。
安装调试：少拧一颗螺丝都可能要命
现场最常见的问题：光幕被“旁路”。不是故意的，是图省事。比如把光幕装在可移动支架上，换模时一推，位置跑了没调；或者为了通过部件，临时加个反射镜，结果光束偏到姥姥家去了。还有更离谱的，用扎带固定光幕电缆，扎带一老化，电缆垂下来挡住部分光束，机器直接停不下来。
再说双光幕串联的情况——多工位操作，两个光幕进同一个安全继电器。如果接线弄成“或”逻辑（任一遮光就停机），理论没错，但某个光幕坏了、一直输出遮光信号，另一光幕还能维持生产，就因为继电器没检测出故障。必须用双通道输入、能诊断短路的模块，并且定期测试每个光幕的触发功能。测试？对，下面详细说。
问：安全光幕需要定期检测吗？多久一次？
答：必须的。不是“推荐”，是“必须”。ISO 13855和国标都要求至少每天开机前进行功能测试，用测试棒（直径等于分辨率的圆柱体）沿光束轴线、在保护区域三个位置（近发射器、中间、近接收器）依次遮挡每个光束，确认机器停机且无法启动。另外，每半年到一年应该用专用测试仪检测响应时间和光束对准。见过一工厂，光幕用了五年，测试棒早丢了，工人用手晃一下就算检查——这是拿命开玩笑。
问：安全光幕和普通测量光幕、安全光栅有区别吗？能混用吗？
答：绝对不能。安全光幕是经过认证的安全部件（Type 2或Type 4），内部冗余、自检电路、输出是双通道OSSD信号，直接接入安全回路。测量光幕一般是NPN/PNP单输出，只做物体检测，没有安全功能。安全光栅其实是安全光幕的另一种叫法，但市场上有人把低端对射光电叫光栅，拆开一看就一普通光电开关，连Type 2都达不到。采购时一定要认清认证标志：CE、UL、以及强制性的功能安全证书（比如TÜV、SGS）。别被“光栅”二字忽悠。
写在最后：别让安全光幕成为摆设
做了十几年设备安全改造，最大的感触是：很多企业舍得花几十万买机械手，却在安全光幕上抠抠搜搜。要么选型不当变成“安慰剂”，要么装了不维护形同虚设。下次你走过那些嗡嗡作响的冲压线，看见光幕上的红灯一闪一闪，不妨多问一句——它真的在保护人吗？✅
