其实入行十五年，我越来越觉得，很多工程师被“梯形图”给惯坏了——或者说，被它限制住了。刚入行那会儿，我也觉得梯形图天下无敌，继电器逻辑直接翻译，电工都能看懂。对吧？但后来碰上模拟量处理、运动控制那些复杂活儿，梯形图一下子就臃肿得让人想摔鼠标！
梯形图的“舒适区”陷阱
梯形图（LD）作为可编程逻辑控制器的入门语言，直观得就像电路图。搞维护的兄弟扫一眼，就能判断故障点。这没毛病。问题是，很多人从入行到退休，眼里只有它。一旦逻辑复杂——比如PID调节、数据批处理——梯形图就变成了蜘蛛网，密密麻麻的触点线圈，别说调试，连自己写的程序三天后都看不懂。❗
我见过最夸张的项目：一台灌装机，用梯形图写了上万步，里面交织着几百个定时器和计数器。改一个参数，整个车间的灯都在闪，因为逻辑连锁反应完全不可控。那段时间，我们几个工程师天天熬夜，靠咖啡续命。说实话，如果当初用结构化文本，至少省一半时间。
结构化文本，爱恨交织
结构化文本（ST）像一把锋利的双刃剑。语法接近Pascal，什么IF…THEN、FOR循环、CASE语句，写复杂算法简直顺手。比如计算加权平均值，梯形图要绕一大圈，ST几行代码搞定：
sum := 0; FOR i:=0 TO 9 DO sum := sum + rawData[i] * weights[i]; END_FOR; avg := sum / 10;💡 看着清爽吧？但问题来了——现场电工看不懂。一旦设备停机，他们只能喊你过去，指着屏幕问：“这堆英文啥意思？” 于是你半夜被电话吵醒，远程解释半天。所以，ST虽好，不能滥用。
那些被忽略的中间力量
其实IEC 61131-3标准给可编程逻辑控制器定义了五种语言，除了梯形图和ST，还有指令表（IL，现在渐渐被淘汰）、功能块图（FBD）和顺序功能图（SFC）。尤其是FBD，简直是模拟量处理的福音！信号流程一目了然，哪个功能块参数设错，看线就知道。可惜，很多培训只教梯形图，导致FBD这种好东西无人问津。
问：新手学PLC应该从哪个语言入手？
答：我强烈建议从梯形图开始，因为它直观，能帮你理解硬件逻辑。但最多一个月，立刻切换到FBD和ST。不要死守一个。✅ 比如先做一个简单的电机启停用梯形图，然后同样的逻辑用FBD实现，再用ST写。对比着学，进步神速。否则，三五年后你会发现自己只会点“左母线右母线”，太可怕了。
实战中的“混搭”哲学

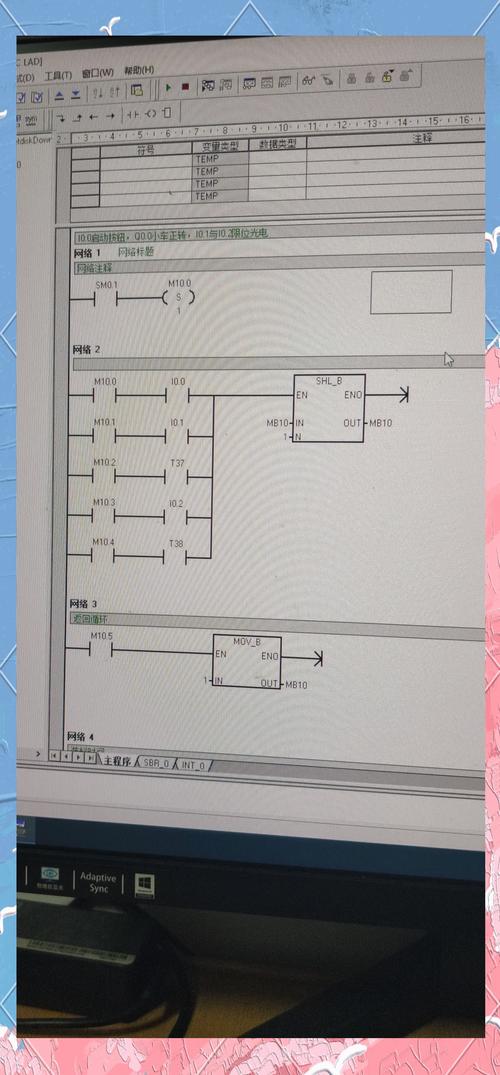

真正的高手，一定在可编程逻辑控制器程序里混用语言。西门子博途允许每个块用不同语言，AB的Logix也支持。我的习惯是：主程序框架用SFC，状态分明；设备互锁用梯形图，方便维护；数据处理和通讯用ST；闭环控制用FBD。这样各取所长，团队协作也顺畅——电工看梯形图部分，工艺工程师看FBD，软件出身的看ST。别提多和谐了。
但切记注释！尤其是ST，没有详细注释，等于废纸。我吃过亏：三年前写的库函数，今天打开完全懵了，变量名全是temp1、temp2……只能重写。❗
问：结构化文本真的有必要吗？梯形图不是也能做复杂控制吗？
答：能，但不代表应该。举个实例：一个动态调整的PID参数表，梯形图得用笨拙的循环和指针，调试时痛苦万分。而ST一个FOR循环配合数组操作，干净利落。再说，现代PLC性能这么强，跑ST毫无压力。但是——保留梯形图接口是明智的，因为现场维护人员需要快速诊断。所以不是替代，是扩展你的武器库。
别被技术绑架
说到底，可编程逻辑控制器只是工具。我见过只认梯形图的老前辈，也见过鄙视梯形图的年轻程序员。两者都偏激。工业环境要求稳定性、可维护性，任何语言的选择都得考虑团队能力和现场需求。去年一个项目，客户明确要求全部用梯形图，因为他们的维护班组只懂这个。我们照做了，尽管内部用了很多ST来生成梯形图代码（是的，代码生成代码！）。结果皆大欢喜。
奉劝各位，多学几门语言，别把自己钉死在舒适区。时代变了，现在的PLC早不是当年那种逻辑控制器了，它是工业边缘计算节点，是数据网关，是……嗯，扯远了。总之，打开博途或者Studio 5000，新建一个ST功能块试试，你会发现新大陆。
