第一回见着直线导轨实物，是十年前在车间。老师傅随手拆开一箱上银，那股子防锈油混着钢味儿扑过来——我盯着那排滚珠，满脑子想的是“这玩意儿不就是个铁条加滑块吗”。结果呢？三天后装配线全趴了。振动，异响，滑块爬行。项目总监指着鼻子骂我“读书读傻了”。
说起来也怪自己。那时候我迷信手册，对照着负载算一算，行程测一测，觉得万事大吉。直到亲手剖开一个报废的滑块，看见滚道里那些微观剥落——才意识到这东西的脾气比想象中古怪得多。
选型，别只看额定载荷
很多人一上来就问：“这导轨能承多重？”说实话，这问题没错，但只对了一半。静安全系数算得再漂亮，实际跑起来完全不是一回事。我曾经用一根35mm的导轨，垂直安装，负载才不到标称的30%，结果半年后精度跑了0.1mm。查到最后，是倾覆力矩没算对。
直线导轨的受力计算，最容易被忽略的是复合负载。比如自动化上下料机械手，抓取工件时，滑块不仅仅受径向力，还有很大的侧向力矩。这时候单看基本额定动载荷，那不是选型，是赌博。❗ 我现在的习惯：任何非水平安装场景，先手绘受力简图，再拿Thomson或者IKO的选型软件跑一遍。软件有时候也挺蠢的，对吧，但总比拍脑袋强。

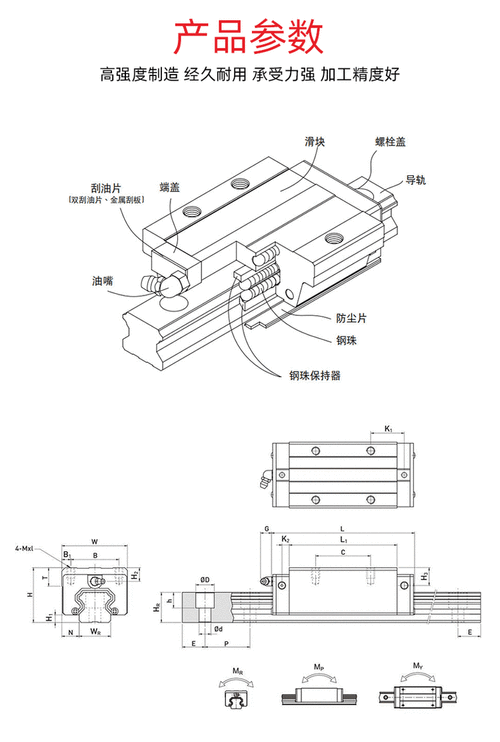

直线导轨滑块内部滚珠循环示意图
除了力，预压等级才是决定精度与寿命的暗门。预压分间隙型、零间隙、轻预压、中预压、重预压。很多人以为预压越高刚性越好，就无脑选重预压。结果呢？滑块滚珠和沟槽的接触应力暴增，摩擦热一上来，润滑脂迅速劣化——滑块卡顿，导轨面很快出现麻点。我吃过一次亏：用在精密检测平台的微进给，当时任性选了中预压，想多要一点刚性。运行三个月后，重复定位精度从2μm飘到8μm。拆下来一看，沟槽上有明显的振动磨损波纹。后来老老实实换回轻预压，配合光学尺全闭环，这才稳住。
问：直线导轨的预压究竟该怎么选？
答：简单说，定位精度要求越高、振动越小，预压可以适当加大，但绝对不能超过实际需要的刚性。对于大多数自动化设备，如搬运、码垛，选用普通间隙型或零间隙就够了，留有微量间隙反而能吸收装配误差。如果是CNC加工中心、精密测量这类，可以上轻预压，再配合高刚性床身。中预压、重预压只用在极端抗振或悬臂结构且负载方向翻转的场合，而且必须强化润滑。记住，预压过度是直线导轨的慢性毒药。
安装，不是拧几颗螺丝那么简单
曾经以为安装就三步：打孔、放导轨、拧螺钉。错得离谱。
基准面的直线度，是直线导轨安装的魂。我测过一块看似平整的铝型材底板——打表一拉，平面度有0.08mm。导轨强行锁上去，拧紧力矩按手册打，结果导轨产生弹性变形。滑块走起来前面松后面紧。测量出来的行走平行度超差三倍不止。最后是把底板拆下来上磨床磨了一刀，再重新装配。额外的成本谁出？ 没人给你报销。
💡 小技巧：在没有精密加工条件的现场，可以用垫片调整法。在导轨安装螺栓处用铜皮或不锈钢箔片微调高度，边打表边锁紧。虽然费工时，但能救急。当然，对于长行程拼接导轨，还需要借助准直仪或激光干涉仪来找直，那个摊子铺开就大了。

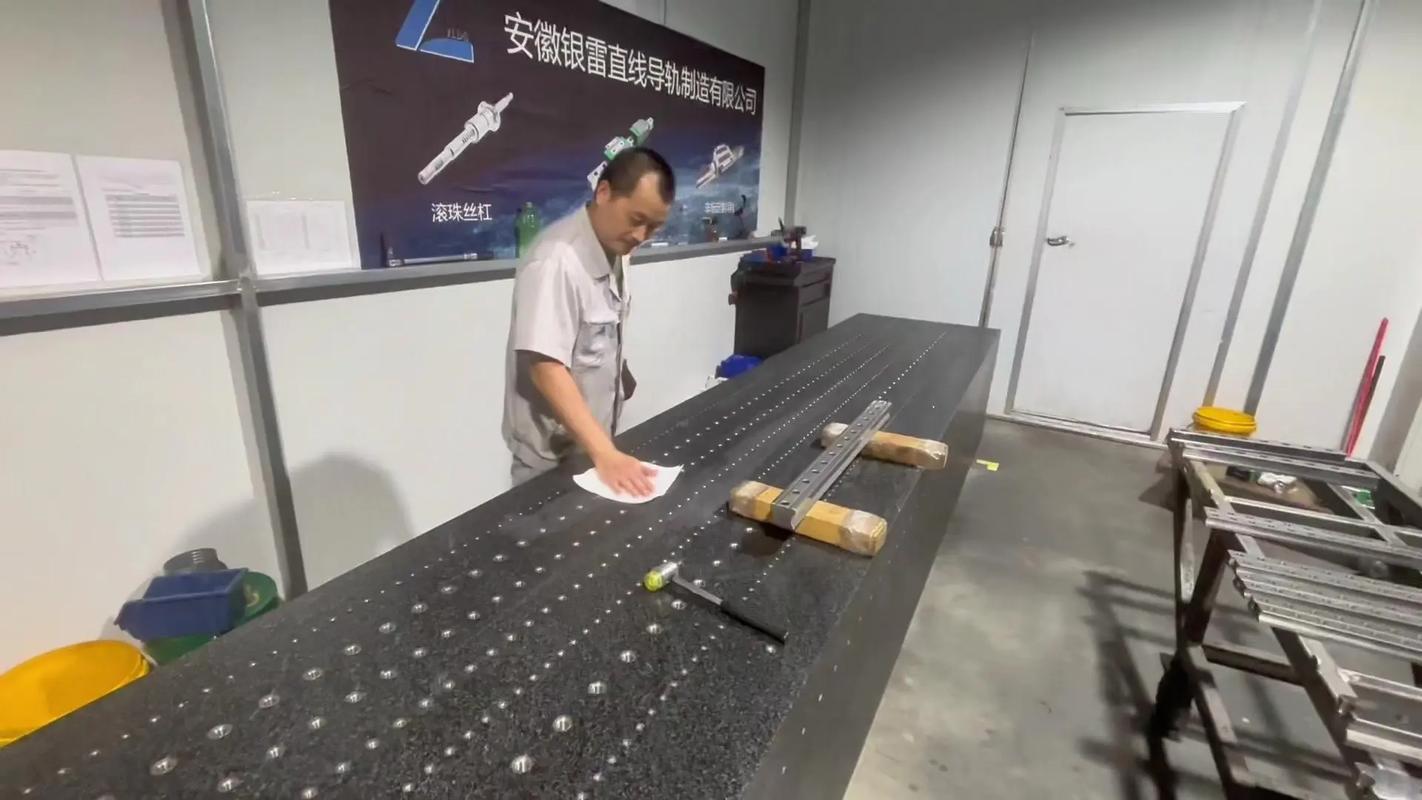

直线导轨安装基准面打表现场图
还有一件事：靠肩。一根长导轨，必须有一侧靠肩来保证横向定位。如果底座没有加工基准肩，光靠螺钉的抗剪能力？跑不了多久绝对侧偏。我见过最荒唐的案例：一台龙门式设备，X轴两根导轨，工人直接锁在火焰切割的钢板上，毫无基准。结果龙门架每跑一个来回，间隙就大一点，最后同步带都绷断了。
问：多根直线导轨拼接时，如何保证接缝精度？
答：首先，拼接处两端导轨的螺纹孔必须配钻铰，用专用的拼接套或销钉定位。其次，接缝处不可正对重载区域，最好避开滑块频繁往复的区段。然后要用正弦规或千分表，测量接缝台阶差，一般要求低于0.002mm。如果达不到，可以用油石轻微打磨高点，但严禁用锉刀乱锉，那基本就等于报废。最后，接头处需要填充专用低粘度厌氧胶，防止微动腐蚀。这些细节，手册里不一定全写，都是吃亏吃出来的。
润滑和防护：别等响了才想起
润滑和防护：别等响了才想起
早期我是典型的“没油了再打”。后来发现那是在害命。
直线导轨的润滑脂，不是普通黄油就行的。必须用锂皂基的二号极压润滑脂，基础油粘度要合适。有些高速场合甚至要用油润滑，还得考虑油膜破裂的问题。我曾在24小时连续运转的包装线上试过用一种廉价通用脂，结果一个月不到导轨表面就出现暗色斑块——那是边界润滑失效。清掉那些积碳花了一整天。✅ 现在坚决用NSK LR3、THK AFB-LF这类专用脂，虽然单价贵，但换油周期长，综合成本反而低。
还有，防尘件不能少。特别是木工、玻璃加工、喷砂这类粉尘多的地方，必须装双层刮刷片和金属防尘盖。外加风琴罩都不嫌多。粉尘一进滑块，滚珠就会发生磨粒磨损，那声音听着就心疼——沙拉沙拉的，设备寿命乘严重骤降。
说实话，直线导轨这东西看着粗壮，其实挺娇气的。你待它好，它五年如一日安静顺滑。你糊弄它，它立马用振动和停机糊弄你。这些年摸过的牌子从上银、THK到IKO、Rexroth，各有长处，但能不能用住，八成看选、装、养这三板斧。数据算对，基准做好，油脂选对——听起来简单，有多少人真正做到位了呢？
至少我自己，踩过的坑，不会让年轻人再踩一遍。
