电磁阀选型踩坑记：那些年我们追过的‘哒哒’声-中远盛泰工业

去年冬天，凌晨三点。产线突然停了，气压泄得跟鬼哭似的。我一个电话被拽到现场，三台气缸全趴窝——原因？一颗螺丝那么大的电磁阀死了。阀芯卡死在关位，线圈滚烫。更绝的是，备件库竟然没这个型号！那夜冷风里，我用螺丝刀手动顶阀芯，顶一下，气缸哆嗦一下，产线续命一秒。顶了四个小时。

不就是个电磁铁推阀芯吗？没那么简单

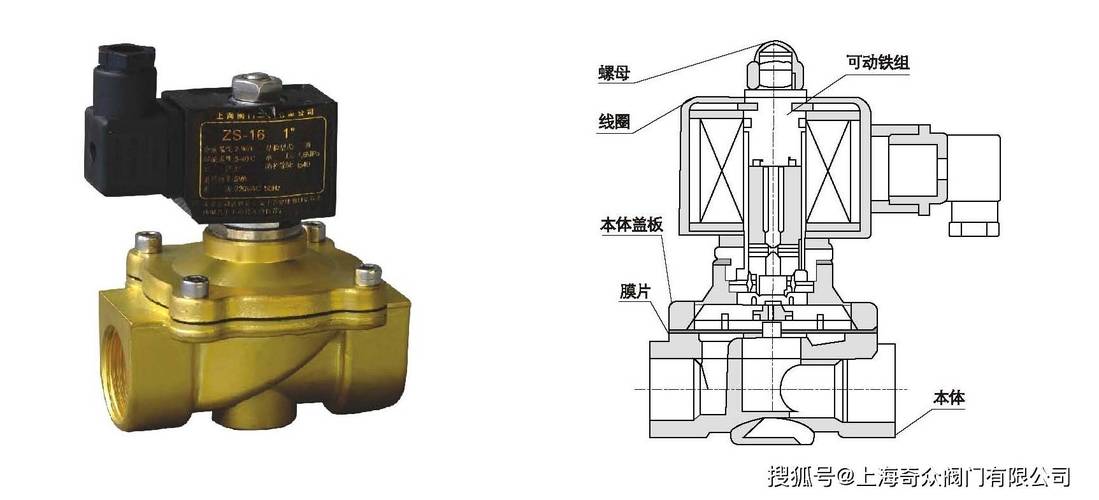

这东西的核心，说白了就靠电磁线圈通电产生吸力，拉动阀芯切换气路或液路。大部分人都这么理解。然并卵。实际用起来，坑多得能养鱼。比如你选直动式，低压差没问题，但通径一大，线圈得有多壮？先导式呢，靠介质压力辅助推动，低压不行，但大通径省电。哦，对了，还有那个密封材质——NBR？氟橡胶？还是Viton？介质稍微腐蚀性强点，选错就是慢性自杀。 直动式电磁阀，线圈直接驱动阀芯，结构简单，零压差启动，适合小口径。但力气小，口径稍大就推不动，线圈发热严重。有一次我用了个DN15的直动阀做高压切断，三个月烧了俩线圈。查了才发现，设计师光看压力范围，没考虑工作压差。厂家标称0-10bar，实际上启动压差不足，阀芯一直被反压顶着，线圈长期过载。那烧焦的味道，现在想起来都上头。

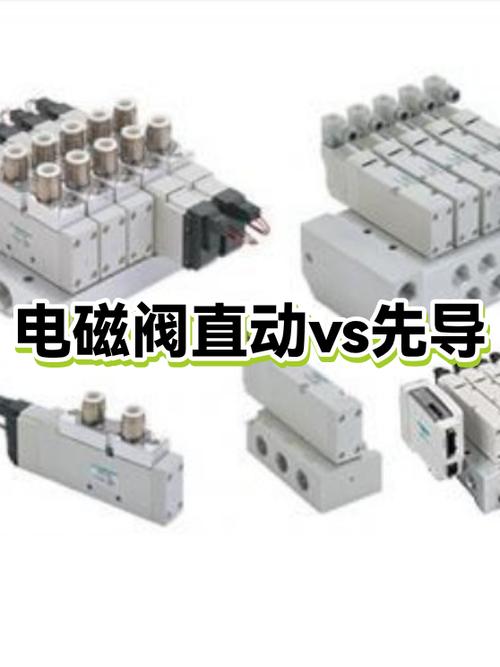

直动和先导，差的不止是压力

先导式电磁阀呢，有个小先导孔，电磁铁先开这个小孔，利用介质压力推动主阀芯。优点是小线圈能控制大流量。缺点是对介质清洁度和最低工作压差有要求。有一次用在真空系统上，惨了，根本吸不开，因为真空下没有足够压差。临时改成直动式才救急。所以说，选型时别光看“电磁阀”三个字，后面跟的一串参数——通径、压力范围、介质、温度、电压——每个都是坑。那电压呢？AC220V常见，但现场一堆变频器干扰，线圈容易嗡嗡响。换成DC24V就好很多，但线路压降必须算清楚。我见过一个项目，线缆长了200米，终端电压掉到18V，阀根本打不开。电工非说是阀质量问题，差点打起来。问：为什么电磁阀线圈老是烧？答：线圈烧毁，八成是过热。要么通电持续率选错了，误把间断工作制的当长期通电；要么阀芯卡涩，线圈过载；要么电压波动太大。特别是AC线圈，如果阀芯不能完全吸合，感抗太小，电流飙升，几分钟就糊了。所以，通电持续率（ED%）这个参数，必须和实际工况对齐。还有，环境温度高，散热差，也会折寿。

选型时，这几点不较真儿绝对后悔

介质。介质！介质！！重要的说三遍。压缩空气里含水、油、灰尘，时间一长，先导孔堵得严严实实。我们车间有台机器，平均俩月拆洗一次电磁阀，烦到爆。后来咬牙加了精密过滤器、冷干机，世界才清净。要是液压油，还得看粘度，太稠了阀芯动作迟缓。腐蚀性流体？316不锈钢阀体、氟橡胶密封，成本直接翻番。接口尺寸也容易想当然。DN15的阀，螺纹是G1/2“还是NPT？现场管子已经焊好，装不上才傻眼。我就干过一次：买了一批阀，全是板式连接，现场却没有底板。那个尴尬，最后全部退货，工期延误，老板脸绿。

响应时间？有些高速分拣机构，阀的开关频率要求50Hz以上。普通电磁阀机械寿命达到，但线圈响应得跟上。先导阀往往慢，直动且带弹簧复位的更快。但快有快的代价：冲击大，阀芯磨损快，噪声也大。半夜车间里那连串哒哒声，操作工都烦得戴耳塞。问：怎么判断电磁阀是否卡死？答：简单粗暴——听声音、摸温度、测电阻。通电瞬间，正常会有清脆的“哒”一声。如果没声，或者嗡嗡响，先检查电压。电压正常，断电后用螺丝刀捅手动应急按钮（如果有），捅不动，基本就是阀芯卡了。再拆开，看密封件是否膨胀，阀芯表面有无拉伤。很多时候，清理一下锈渣就好了。但记住，别乱用润滑油，有些材质遇油膨胀，直接永久卡死。

装上就完事？别天真了

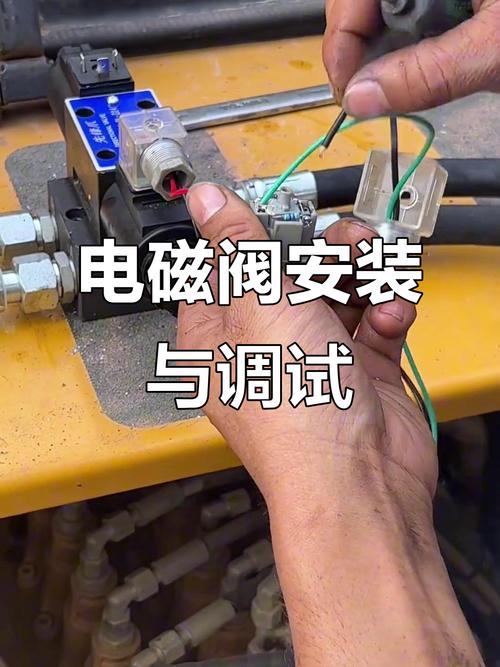

安装方向。大部分电磁阀有最佳安装姿势，阀芯水平最好，线圈朝上。你要是倒着装，阀芯重力偏移，复位弹簧吃力不讨好。有一次，施工队把先导式阀垂直安了，导阀嘴朝下，积液排不掉，冬天结冰，整个阀冻裂。南方厂子，谁想得到零度？密封垫片也有讲究。生料带缠多了，碎屑掉进气路，直接堵死先导孔。我用液态密封胶，但只敢在螺纹外侧薄涂一层。还有就是，管道必须冲洗干净再接阀，这道理都懂，但抢进度时全忘了，结果焊渣铁锈一股脑涌进去。 防爆电磁阀更是麻烦，隔爆面不能有一点划伤，否则认证失效。接线口必须用防爆格兰头，还得用密封胶泥填实。有次上级检查，发现一个格兰头漏了，整套系统被勒令停产整顿。损失以十万计。细节定生死，真不是鸡汤。维护？线圈绝缘电阻要定期摇一摇，低于1兆欧就得干燥处理。阀体密封件定期换，别等漏气才想起来。我们以前傻，坏了就换新，后来成本扛不住，采购了一堆密封件，自己学着修。拆装几回，新手也变老手。现在年轻人不愿干这脏活，唉。电磁阀这玩意儿，用好了像心脏瓣膜一样精准可靠，用不好就是颗定时炸弹。它不只是个简单元件，而是整个流体控制系统的关节。写这么多，不是卖弄经验，只是希望半夜三更别有人在车间发抖——像当年的我。
