上周去一个老客户的钣金厂，一进门就听见他在骂娘。原来新买的那台折弯机，标称100吨，结果折8毫米不锈钢的时候，角度飘得像过山车——一会儿88度，一会儿93度。他拍着机子跟我说：“这玩意儿，参数全他妈是假的。” 我上去看了看，滑块下行到一半就开始轻微抖动，液压阀的响应明显滞后。说实话，这种情况我见得太多了。太多人把折弯机当标准件买，只看吨位和长度，却忽略了真正要命的细节。对吧？
选吨位，不是越大越好，得算一算
有个简单公式，但很多人用错。折弯力（吨）=（1.42×板厚²×长度×抗拉强度）/（V槽宽度×1000）。注意，这里的V槽宽度，一般是板厚的8到10倍。比如折6毫米低碳钢，抗拉450MPa，长度2.5米，V槽用50毫米，算出来大概需要85吨。但是——如果你习惯用小V槽，比如用40毫米的，那力就要飙到106吨！所以别随口一说“我要100吨的”，先搞清楚你们厂惯用的模具槽宽。我见过最离谱的，一个做不锈钢装饰件的，非要用窄槽追求小圆角，结果计算下来实际需要150吨，却买了一台100吨数控折弯机，天天报警过载。💡
还有，高温地区或者材料批次抗拉偏高的时候，记得留15%余量。去年夏天在重庆，车间温度四十多度，油温一高效率就降，那点余量就能救命。
数控系统：别被“自动”两字忽悠
市面上的数控折弯机，现在的系统五花八门。大牌子都爱吹自己的闭环控制，说什么角度自动补偿。但真相是：很多所谓“自动”，前提是你要用他的模具、他的工艺参数包。换个杂牌模具，或者折非标形状，补偿曲线立刻乱七八糟。
我强烈建议，在考察系统时，带一块你要常做的料，当场试折三段不同长度——比如300毫米、1000毫米、2000毫米。看角度一致性。别信演示的铝板弯折，那玩意软，液压补偿稍微动一动就好看。你得试硬料，比如2毫米厚的不锈钢。❗还有，系统能否导入第三方编程软件的数据？有些封闭系统，后期加机器人自动化会哭死。
问：我买折弯机主要干碳钢，偶尔铜铝，需要上电液伺服吗？
答：如果你做薄板，对角度一致性要求不高，普通的扭轴同步+机械补偿的液压折弯机足够。但碳钢板厚超过6毫米，或者下模开口要经常换，那伺服阀的响应优势就出来了，尤其是保压和卸荷时的稳定性。不过电液伺服后期维护真要命——液压油洁净度要求NAS 6级以上，很多小厂那油，三个月就脏得跟泥汤一样，然后阀就堵。哎，说起来都是泪。
刚性，才是精度他妈

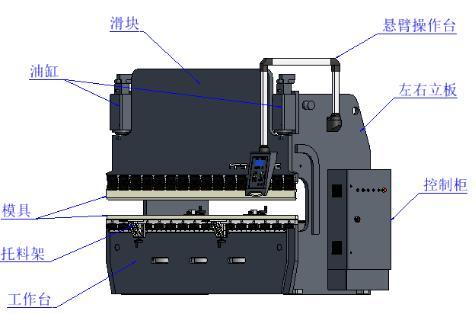

机身焊接结构、滑块导轨——这两个词枯燥，但是整机寿命的根。有些便宜机子，焊完不做去应力退火，用上半年，床身扭曲，导致折弯机模具磨损极不均匀。你看导轨，如果发现下模平行度老是调不好，滑块左右有差速异响，基本就是刚性不够。💡我的经验是，上工作台在满载时挠度应该控制在0.05毫米/米以内。怎么测？磁力表座吸导轨，百分针打滑块下平面，加压。别听销售说“我们用的都是宝钢钢板”，你得追问钢板牌号，是Q235还是Q345？壁厚多少？加强筋怎么布置的？
问：后挡料精度真的重要吗？标称0.01毫米是不是智商税？
答：定位精度当然是越高越好，但0.01毫米——在这个工况下基本是扯淡。因为板料本身的裁剪精度、毛刺、甚至放料的直线度，综合误差都远超0.01毫米。除非你是做精密电子弹片那种，否则重复定位精度在0.05毫米左右就足够。真正实用的是后挡指的刚性，在推料时不发颤，以及多挡指联动时的同步性。我遇到过挡指气缸密封老化的，推个长板料一歪一歪的，那才叫崩溃。
安全，是你的事，也是它的事
欧洲现在基本强制要求折弯机配激光安全保护，国内还没那么严，但趋势已经来了。那玩意不便宜，一套下来两三万。我觉得值。上个月一个操作工手指差点夹进去，就因为省了那点钱。光幕或激光装置，得选择那种能区分手指和工件的，误停率太高会逼得工人屏蔽掉，那就更危险。另外，脚踏开关必须有三位置功能——轻踩下行，再踩工作，松开回程。有些老机器只有一个开关量，踩下去就到底，吓死个人。
对了，说到环保——液压油泄漏罚款很重。检查一下管路接头是不是用锥面硬密封，O型圈有没有备件。这细节，直接影响你环评。
结尾就不总结了，该说的都在上面。选折弯机，本质上是在选你对未来订单的预判能力。参数表只是敲门砖，关键时刻能撑住场子的，永远是那些你亲手测过的数据。去工厂试机，别怕麻烦，带游标卡尺、带角度尺、带块硬料，比看一百遍宣传册都强。
