说实话，刚入行那会儿，我师傅拍着我的肩说：“小伙子，三坐标测量这东西，三个月算入门，三年才敢说会。”我还不信，觉得不就是拿探针戳几个点吗？结果第一次独立操作，把测头撞弯了，维修费顶我一个月工资。真事儿。
现在回想起来，三坐标测量机（CMM）这东西，是精密制造的“照妖镜”不假，但它本身也妖得很。你以为买了台高端设备就万事大吉？天真！后面等着你的是一连串头疼的问题：环境温湿度、测头组合、编程逻辑、精度补偿……随便哪个环节脱节，数据能差出几条街。有时候真想摔了操纵杆——但不行，活儿得干。

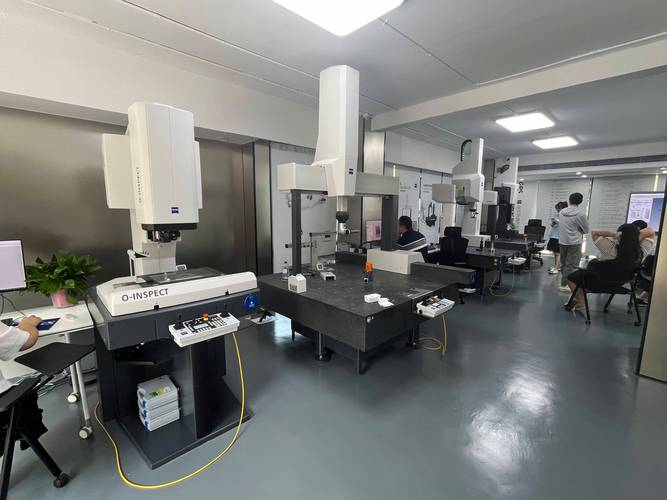

测量前的准备：你以为只是放上去那么简单？
很多人以为三坐标测量就是工件往工作台上一搁，自动跑程序。大错特错！我曾经测一个铝件，夏天车间没开空调，结果下午测的值跟早上对不上。查了一整天，最后发现工件热膨胀都有0.03mm。你看，温度补偿没设好，白干。
还有一次，测一个薄壁件，夹紧了就变形，松开又弹回去，反复折腾。后来自己做了个软爪夹具，才勉强稳下来。所以，夹具方案、环境温度、工件清洁度——这三样没搞定，直接开机就是浪费生命。
喔对了，测针。别小看那根针，红宝石球头直径选错、加长杆过长导致弯曲误差，都会让结果飘忽不定。我曾用一根长了120mm的杆去测深孔，结果复测几十次没有一次相同，还以为机器坏了，最后换短杆加转接头，数据立马稳住。教训啊！

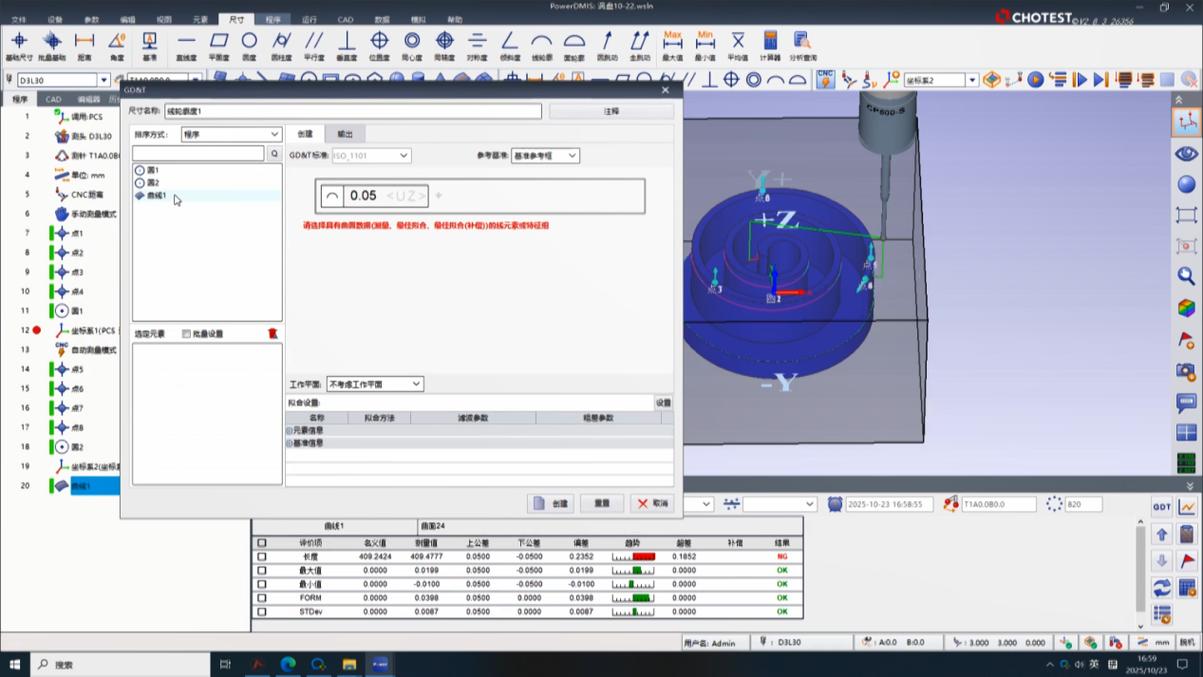

编程的坑：从手摇到自动，差点摔了操纵杆
早期我们都是手摇测量，感觉像在玩高精度游戏。后来学会了DMIS编程，觉得一下子解放了。结果，自动程序跑起来，测头路径弯弯绕绕，撞机风险直线飙升。有一次我编了个全自动测缸盖的程序，测头直接从孔上方斜插进去……嘭！红宝石球头碎了，维修工程师看我的眼神像看傻子。
现在学乖了，一定先看测头半径补偿方向、安全平面设置、逼近距离。更关键的是，坐标建系（找正）这一步，稍有偏差，后面的尺寸全是错。我见过有人把基准孔打偏，整个坐标系转了一个角度，测出来的位置度全是超差——实际上零件是好的。
说到编程，不得不提迭代对齐。对，测那些复杂曲面，非得用最佳拟合、迭代对齐，逼着你得懂点数学。幸好现在软件强大了，一键操作，但原理不懂，参数乱设，结果还是不可靠。唉，不学习不行。

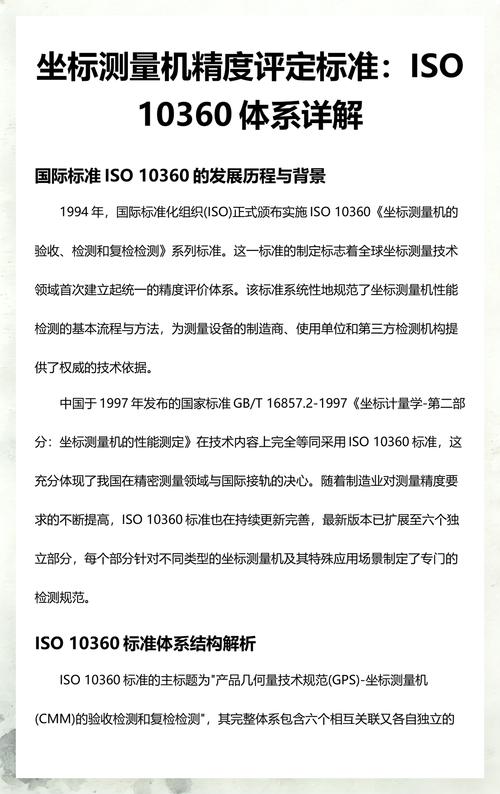

精度那些事：ISO 10360？别被数字忽悠了
买新机的时候，销售会甩给你一堆参数：E0、MPE、PFTU……看着都很小，什么2.5+L/300微米。你以为这就是机器的真实精度？那只是检定条件下的。实际车间里振动、灰尘、温差，分分钟让精度降级。我们做过对比，同一台机器在计量室和车间测同一量块，结果差了1.2μm。看起来不大，但对精密制造，这就是灾难。
年度校准是必须的，但千万别只信报告上的那串数据。我都是自己用标准球定期做核查，一旦发现波动，立马查原因。有一次连续三天数据漂移，最后发现是气浮轴承的压缩空气里带水——过滤器该换了！这些小细节，书本上很少讲。
💡 这里给新手一个忠告：新机验收时，不要只看MPE，一定要求做测头系统误差和形状测量误差实测。让服务工程师现场打一个标准环规，看看圆度，比看报告有用得多。
QA问答：你关心的实际问题
问：新买的三坐标测量机验收，重点看什么？
答：别被厂商给的规格表唬住。我一般会带一个高精度标准件，比如定制的圆柱直角尺或球板，现场测。着重检查空间对角线的长度测量误差、重复性，还有不同测头角度下的测量一致性。如果测头转个角度，同一个孔位置偏差超过2μm，那机器的旋转关节误差就大了，日后麻烦不断。另外，要让他们演示温度补偿功能，看传感器是否灵敏，补偿算法是否合理。
问：测量结果总是偏大或偏小，怎么排查？
答：这几乎是每个量测工程师的日常噩梦。我的排查顺序是：第一，测针直径校准，红宝石球有没有磨损？标准球有没有脏？第二，温度，工件和机器是否等温？膨胀系数设置对没？第三，坐标系建立，基准元素选取是否合理，有没有误用劣化基准？第四，测量力，尤其是扫描时，速度是否过快导致形变？最后，才怀疑机器本身哪个轴出了问题。层层剥，总能找到原因。实在不行，重启软件——别笑，有时真管用。
最后说点掏心窝的话：三坐标测量这行，乍看是技术，其实拼的是耐心和怀疑精神。别迷信设备，多问几个“为什么”。每次测出合格数据，我都要反复验证，甚至故意换种方法测一遍——因为我知道，假象太多了。这几年搞智能化，什么激光扫描、蓝光拍照，五花八门，但基础的三坐标测量，依然是最可靠的基准。只是，你得驯服它，而不是被它牵着走。
若是你也在这条路上，共勉吧。偶尔撞机没关系，只要别伤了手，坑踩多了自然就平了。
