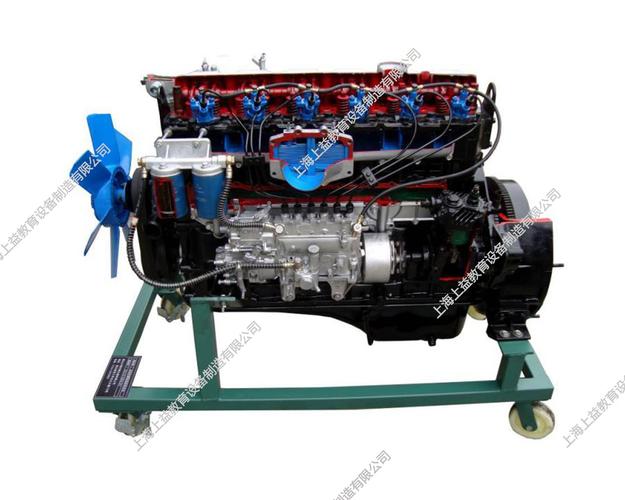

去年拆了一台1960年代的柴油机。没图纸、没数据、连生产厂都倒闭了。怎么办？逆向啊。
说实话，干这行十几年，碰到这种‘无图件’反而兴奋——因为原版设计往往藏着意想不到的巧思。不过话说回来，逆向过程踩过的坑，比正儿八经正向设计还多。先聊聊去年扫描的那个缸盖水道，看起来平平无奇，结果点云一处理，发现内部有个变截面涡流室！这玩意儿不拆开根本想不到，原厂设计是用砂芯直接铸出来的，成本极低，效果却吊打现在的很多高压共轨结构。你不得不佩服老一辈工程师的智慧。
三维扫描：精度不是唯一的坑

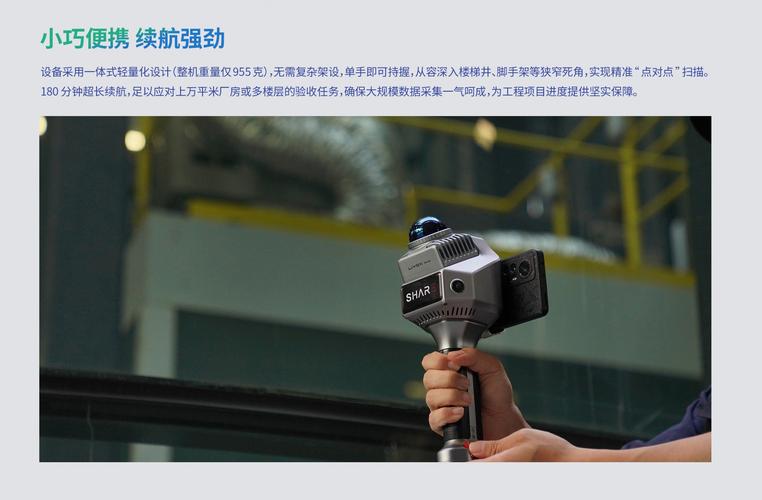

很多人以为买台几十万的激光扫描仪就万事大吉。天真了。我最早用某品牌手持式扫描仪扫一个铝制进气歧管，反光表面喷了显像剂还是跳点，气得差点砸设备——后来发现是环境温度影响激光波长，扫描仪预热不足导致。记住：扫描前校准和恒温20分钟，比什么算法都管用。
还有，扫描路径规划！新手最喜欢捧着设备绕零件转圈，扫出来点云层叠误差能到0.2mm。我的习惯是：固定零件，扫描仪走分区十字交叉路径，每区至少重叠30%，并且用编码点做全局定位。有时候遇到深孔，还得配合内窥镜+结构光，那叫一个折磨……
问：逆向出来的零件公差能跟原件一模一样吗？
答：做梦呢。原件是铸造+机加工，表面粗糙度和形位公差有大量随机因素。逆向只能逼近，一般手持扫描仪最终模型精度在±0.05 ~ ±0.15mm，想做到±0.02以内得上工业CT或者三坐标逐点测量。而且重建的CAD模型必须考虑功能要求重设公称尺寸——照搬扫描数据绝对出问题。我去年那个缸盖，水道最薄处仅3.2mm，扫描点云拟合曲面后，我故意加厚到3.8mm才敢发去3D打印砂型，因为铸造会有缩松。这就是经验，不是软件能自动解决的。
数据处理：从点云到可制造模型，AI有时真不如人脑
现在动不动就提AI自动逆向，什么一键生成实体。实测告诉你，乱得一批。点云去噪、精简、网格化、曲面拟合，每一步都要人为干预。尤其是特征识别——比如一个简单的轴承座，软件常把圆角当成自由曲面重建，导致后续加工无法选刀。我的独家秘笈：在Geomagic里先手工划分区域，把机加工特征和铸造特征分开处理，再分别用不同算法重构。这招书里可没有。
聊个趣事：有一次逆向一个液压阀体，内部流道复杂得像个迷宫。自动拟合的曲面光顺得离谱，结果我一算通流截面积，比原阀小了12%——流量肯定不达标。后来用逆向网格手工雕刻，结合CFD仿真反复修正，才还原了原始设计意图。机器暂时还理解不了流体边界层的摩擦系数对性能的影响，对吧？
问：中小企业搞逆向，软件和硬件投入大概多少？会不会吃力？
答：看你对精度的要求。如果只是外观件或简单功能件，一套入门级蓝光扫描仪（比如国产先临三维）加正版Geomagic Design X，30万以内能搞定。但要是汽车动力总成那种级别，硬件得上德国GOM，软件加Siemens NX逆向模块，再加个能做有限元分析的，百万起步。不过别被吓到，很多活可以外包扫描，自己只做设计和分析，省一大笔。还有一个省钱技巧：用摄影测量代替部分扫描！买个好点的单反加Agisoft Photoscan，精度差点但做大型铸件绰绰有余。
法律红线：别拿专利不当回事
逆向不是剽窃。这是底线。我每次做逆向之前，先查专利到期没，再查原厂是否申请了外观或实用新型。有个同行，逆向了一款国外播种机的排种器，外观一模一样，结果人家在中国有外观专利，被罚到倾家荡产。其实稍微改改结构，绕开保护范围，一样能达到功能——比如把原件的矩形槽改成梯形槽，传动比不变，但就不侵权了。这就是规避设计的艺术。
另外，版权法保护表达不保护思想。你逆向出一台发动机，抄它的形状算侵权，但理解它的燃烧策略后另写一套ECU控制逻辑，那是创新。2019年那个经典的缝纫机案还记得吗？日本公司告中国公司逆向电路板，最后法院认定，只要板子重新lay-out过，固件是自己写的，就不违法。所以，保留所有开发过程的记录，证明你是独立再设计，关键时刻能救命。
说到底，逆向工程是制造业的加速器，不是复印机。用好了，你能站在前人肩膀上跳得更高；用歪了，等着收律师函吧。最近我在逆向一台1950年代的瑞士自动车床，那凸轮设计简直绝了，纯机械实现9个工序连续动作，现在的数控都比它臃肿。等搞成了，我要写个长篇，把老古董的智慧全挖出来。到时候欢迎来围观，记得带好防锈油……
