上周三，凌晨两点，我盯着屏幕上扭曲的温度云图，心里骂了句脏话。方案又得推翻重来。这已经是我们团队在这个项目上第三次热仿真翻车了。散热设计，真不是拍脑袋画个散热片就完事。
仿真不是万能的，但没有仿真万万不能
说实话，入行头几年我对热仿真有点迷信。觉得只要模型建得漂亮，电脑一跑，温度分布清清楚楚，照着改设计不就完了？后来被现实狠狠抽了几巴掌。仿真这东西，垃圾进垃圾出——业内最俗也最真的真理。你边界条件设得离谱，网格划得稀烂，出来的结果比算命还不靠谱。

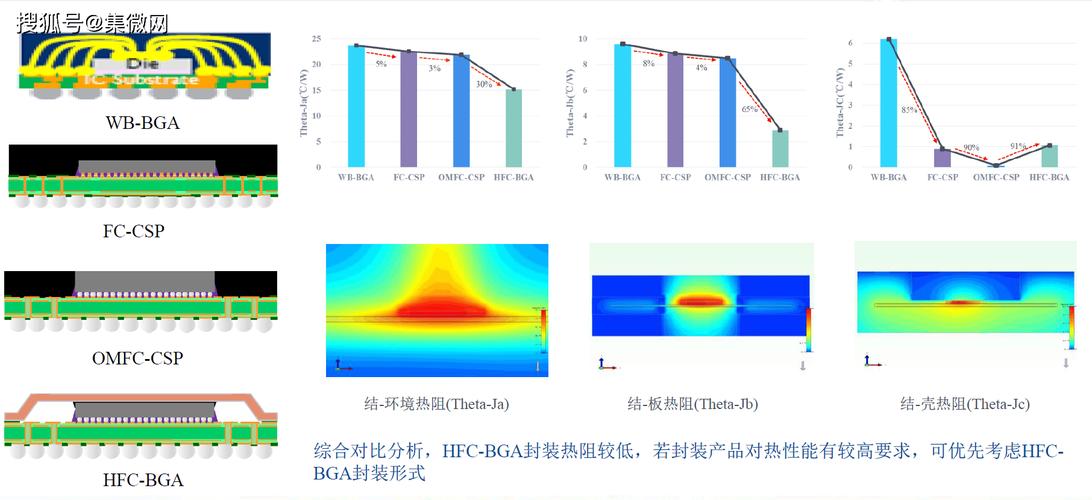

电子设备热仿真温度分布云图异常
但话说回来，你让我回到纯靠经验打样的时代？那是倒退。一个机箱，七八个发热源，PCB上挤满了MOS管和芯片，气流怎么走？热辐射怎么耦合？不靠仿真，你根本不知道哪里会憋出个热死区。我见过最离谱的案例，一个电源模块因为旁边一颗不起眼的电容挡了风道，温升直接超了设计上限20度。就这么个小东西，实验阶段烧了三块板子，查了一个礼拜才发现。要是有靠谱的热仿真，分分钟定位。
建模细节：魔鬼都在网格里
很多工程师——尤其刚入行的——对网格划分极其随意。自动生成，点一下，完事。结果呢？关键位置温度梯度压根没捕捉到。我给你讲个事儿。去年做一个户外通信设备，仿真结果显示最高结温98度，离125度的降额线还有余量。结果样机一测，实际跑到了115度。差了快20度！差点没把测试工程师气死。
回头检查模型，发现功率芯片附近的网格太粗了，而且忽略了PCB铜箔层的详细建模。70微米的铜层，对横向导热影响巨大，你用个等效导热率糊弄过去，能准才见鬼。后来我们手工对芯片焊盘区域做了局部网格加密，重新跑了瞬态分析，结果和实测吻合度瞬间提到95%以上。那种感觉，啧，像便秘一周突然通了。

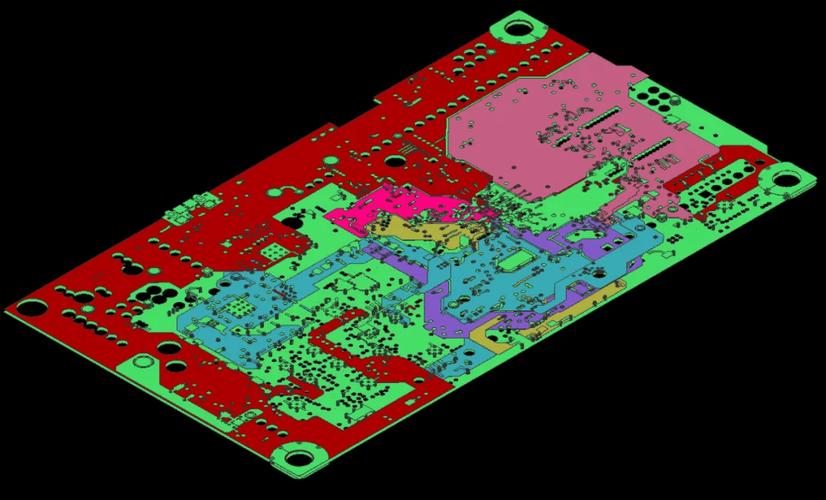

PCB板热仿真网格局部加密细节
这里就有一个常见问题：
问：热仿真到底用稳态分析还是瞬态分析？很多人说稳态就够了，真的吗？
答：看场景。如果你的设备是持续恒定功耗，比如一个LED灯具，稳态基本够了。但大多数电子设备——尤其有间歇工作模式的，瞬态热响应会决定一切。我碰到过一个手持设备，开机五分钟内有个功率脉冲，持续时间只有十秒，但温升尖峰能冲到105度。你要是只看稳态，平均温度才70度，觉得安全得很。实际呢？芯片每五分钟就被电击一次一样，寿命直线下降。所以别偷懒，该跑瞬态就得跑瞬态，哪怕计算时间长。
实际案例：一次翻车带来的教训
说一个让我至今耿耿于怀的项目。工业平板电脑，用在钢厂高温车间。环境温度60度，整机无风扇，靠外壳自然散热。结构设计那边拍胸脯说散热面积够了，内部热源通过导热硅脂贴到铝壳上。第一次仿真，我设了理想接触，热界面材料导热系数8 W/m·K，没考虑接触热阻。软件一跑，芯片温度82度，完美。
结果小批量试产，三十台里八台高温报警。拆开一看，导热硅脂涂得厚薄不均，有些地方甚至有空隙。你猜怎么着？实际接触热阻比我设的大了一个数量级。赶紧更新模型，把界面层设为各向异性，还加了装配压力的影响。补了一轮仿真，真实温度飙到98度附近。最后没办法，改结构，加弹簧螺钉保证压紧力，成本涨了15%。这坑，算是用钱填平的。

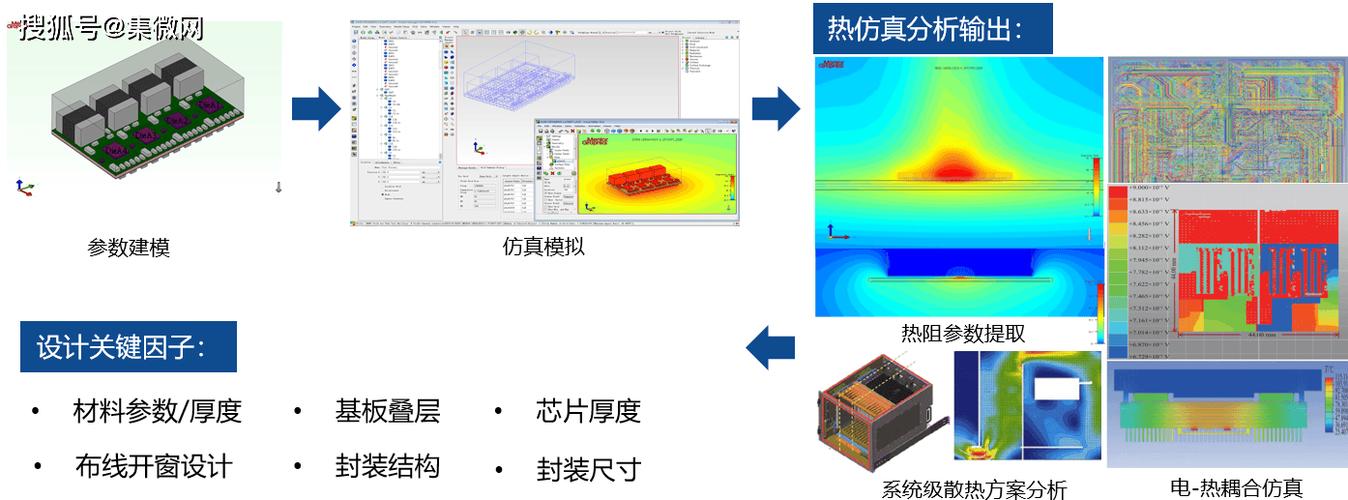

工业平板电脑热仿真内部温度截面
当然，热仿真能帮我们避开的还不止这些。它像一副热眼镜，让你看到不可见的能量流动。不过话说回来，软件终究是工具，人的经验和判断才是灵魂。下面这个问题可能也是很多人的困惑：
问：现在AI兴起了，是不是可以直接用AI优化散热设计，替代人工仿真？
答：我听到这种论调就想翻白眼。AI辅助优化确实有用，比如参数化扫描、代理模型加速，但完全替代？做梦。散热设计里很多决策是矛盾的——你要导热好就得加铜加铝，但重量和成本受不了；你要密封防尘就没法开通风孔，热又散不出来。这些权衡、妥协，甚至直觉，AI暂时没那本事。更何况，训练AI的数据往往来自仿真或者实验，源头还是热仿真本身。所以别被忽悠了，扎实跑仿真，理解物理过程，比什么都强。
写到这里，抬头看窗外，天都快亮了。热仿真这活儿，磨人，但也迷人。每一次迭代，每一次逼近真实，都像在和物理定律猜谜。猜对了，那成就感，嘿。
最后提醒一句：仿真结果永远要拿实测校准，别太相信电脑屏幕上的漂亮云图。
