有限元分析，这玩意儿现在几乎成了机械设计的标配。刚入行那会儿，我特别迷信它。觉得只要模型建好，网格一画，点个求解，出来花花绿绿的云图，结果就铁定没错。后来被现实狠狠抽过几次耳光，才慢慢回过味儿来。
别把软件当许愿机
说实话，现在太多工程师是把FEA当黑箱用。扔进去一个模型，期待吐出来一个真理。可能吗？去年我们项目组做一个重型卡车的转向节，小伙子直接默认设置跑了一遍，最大应力才200MPa，材料屈服强度是350，于是兴高采烈地提交了方案——结果样机台架试验直接断了。断得干干净净。我问他网格多少，他说四面体自动划分……唉，网格这关都没过，后头的分析全是数字游戏。

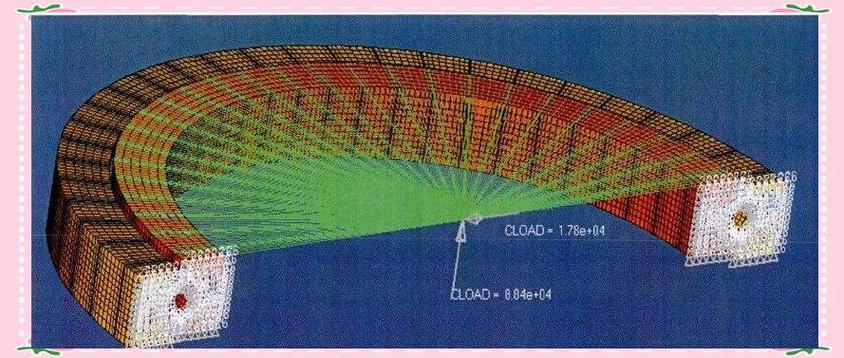

有限元分析网格质量对比示意图
四面体自动划分，听起来方便快捷，实际上在很多关键部位应力梯度大的地方，根本抓不住真实应力。我曾经花过整整两天，就为了一个轮毂的轮辐根部倒角区域，手调六面体网格。那种感觉就像……像雕刻。最后网格质量，雅可比比率最低0.7以上，最大翘曲角不超过10度。求解出来的应力分布和后来做的应变片测试数据误差没超过8%。那种成就感，真的很爽❗但反过来，有多少人愿意费这个功夫？大家更想快点出图、出报告，然后下班回家。所以事故才层出不穷。
——问：网格划分到底多密才算够？我经常听人说加密网格直到结果变化不大，这方法靠谱吗？
——答：理论上那叫网格收敛性分析，确实有效。不过实操里有坑。全局加密的话，计算量暴涨，你的电脑可能直接冒烟😅。而且很多时候应力奇异点会把收敛性带偏。我的习惯是：先凭经验或初步粗网格分析找出高应力梯度区，然后局部网格细化，比如用子模型技术或者局部加密。同时监测网格长宽比、内角等质量指标。最笨也最保险的办法是——如果有条件，拿一个简单工况做试验对标，标定你的网格策略。没有试验，那就多参考标准规范里推荐的网格参数。千万别完全相信“变化不大”那一套，有些几何不连续点理论上应力就是无穷大，网格越密应力越高，那叫应力奇异，加密到死也没用。
边界条件错，全盘皆输
有限元分析里我最怕的事——边界条件设错。网格你可以慢慢调，材料可以查手册，载荷可以算，但边界条件一错，结果直接南辕北辙。记得有次给一个压力容器做分析，新来的研究生把法兰连接面全约束死了。这意味着法兰无法转动，无法有任何位移。实际工况呢？垫片是有弹性的，螺栓会变形，法兰会微动。全约束导致应力集中表现在螺栓孔处，最大应力位置都诡异。我一看他的约束设置，就像看到了鬼故事💀。

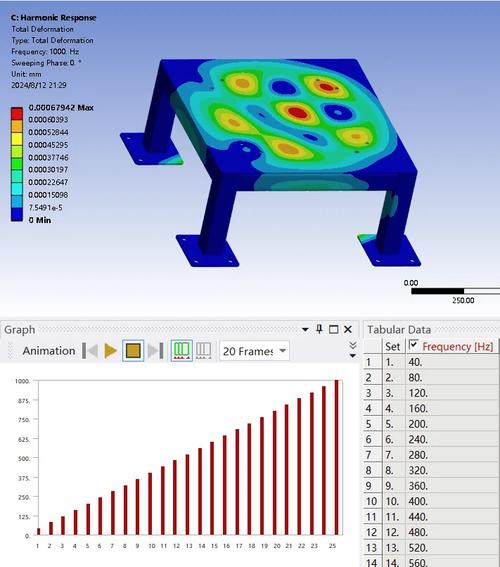

机械零件有限元分析载荷与约束设置示意图
有人问，那到底该怎么加约束？这事儿根本没标准答案。你必须深刻理解这个零件在装配体里到底怎么动的，哪个面可能接触，哪个螺栓预紧力多大。有时候你不得不建一小部分相邻结构来模拟接触非线性，甚至用远程位移来模拟。这考验的不是软件操作，是工程直觉。
——问：我是新手，做分析时约束总加不好，有什么诀窍吗？
——答：诀窍？没有。但有血泪教训。第一，永远不要用固定约束完全锁死一个面，除非它真的是焊死在无限刚性的墙上。第二，学一点弹性力学里的圣维南原理：如果你的约束区域离你关心的区域足够远，约束细节对关心区域影响很小。所以可以把约束加在远离关键区的地方，简化处理。第三，多问车间师傅，零件实际是怎么定位的、怎么装夹的，有时候他们一句话顶你半天分析。
后处理别被色彩迷了眼
有限元软件后处理出来的云图，颜色鲜艳，动画炫酷，老板看了直呼牛X。但你如果被这表象迷惑，你就是个菜鸟。我特别反感那种把最大应力标得血红，然后写报告说“本结构安全系数1.5，符合要求”的做法。有没有考虑应力线性化？有没有区分一次应力二次应力？有没有评估疲劳？有没有看到大变形下的几何非线性？这些不全考虑进去，那报告就是废纸。
前阵子分析一个薄壁件，线性静力分析出来最大位移达到壁厚的两倍，这还能用线性吗？必须上非线性大变形分析。果然结果差了将近30%的应力水平。有些工程师根本不看位移，只看应力。这……让人无语。
有限元分析这东西，终究是工具。它能把你的无知清晰放大，也能把你的聪明体现得淋漓尽致。关键在你，不在那套软件。
写到这里突然想起刚入行时带我的老工程师说的一句话：“有限元分析啊，输入的是垃圾，输出的也是垃圾。” 当时不懂，现在深以为然。共勉。
