前阵子厂里新来一批小伙子，负责检测精密轴承。培训时我看他们拿着体视显微镜调了半天，愣是没发现滚道表面那个细微裂纹——⏳ 最后那批货差点全报废。说实话，工业显微镜这东西，看着简单，坑可不少。参数表上标着“放大倍率 200X”，实际用起来景深浅得像层窗户纸，啥都看不清。❗ 所以今天咱们就摊开聊聊。
别只看放大倍数：这些参数才是命门
很多采购一上来就问“能放多大？”—— 幼稚。工业检测不是拍蚊子，光放大没用。有些体视显微镜标称 80X，但工作距离只有几厘米，检测大工件时镜头恨不得贴到零件上，一不小心就撞坏物镜。💢 我踩过的坑：花两万买的高倍镜头，一周报废。

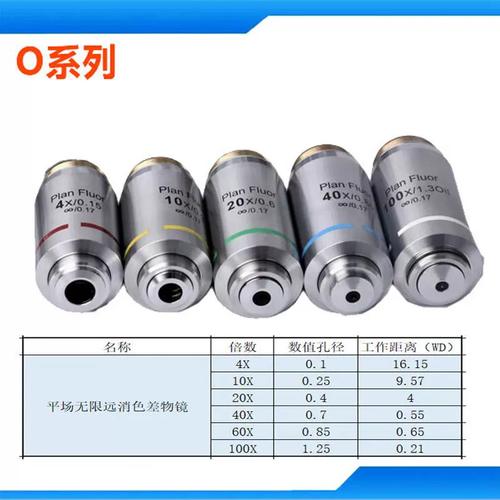

关键看 工作距离 和 景深。尤其测量显微镜，景深不够，焦点只能对在某个微米层，其他深度全虚。像我们用的那种无限远光学系统，配了长工作距离物镜，100X 下还能有 6mm 景深，这才叫工业级。另外照明方案也容易被忽视——环形光、同轴光、斜射光，差一点效果天壤之别。比如看透明线路板，必须用背光。
还有数值孔径 NA，直接影响分辨力。理论分辨率 = 0.61λ / NA。NA 没写清楚，光吹倍数，那就是耍流氓。✅ 一个简单原则：选金相显微镜看明暗场，选体视显微镜看大变焦比。
金相还是体视？你根本没用对地方

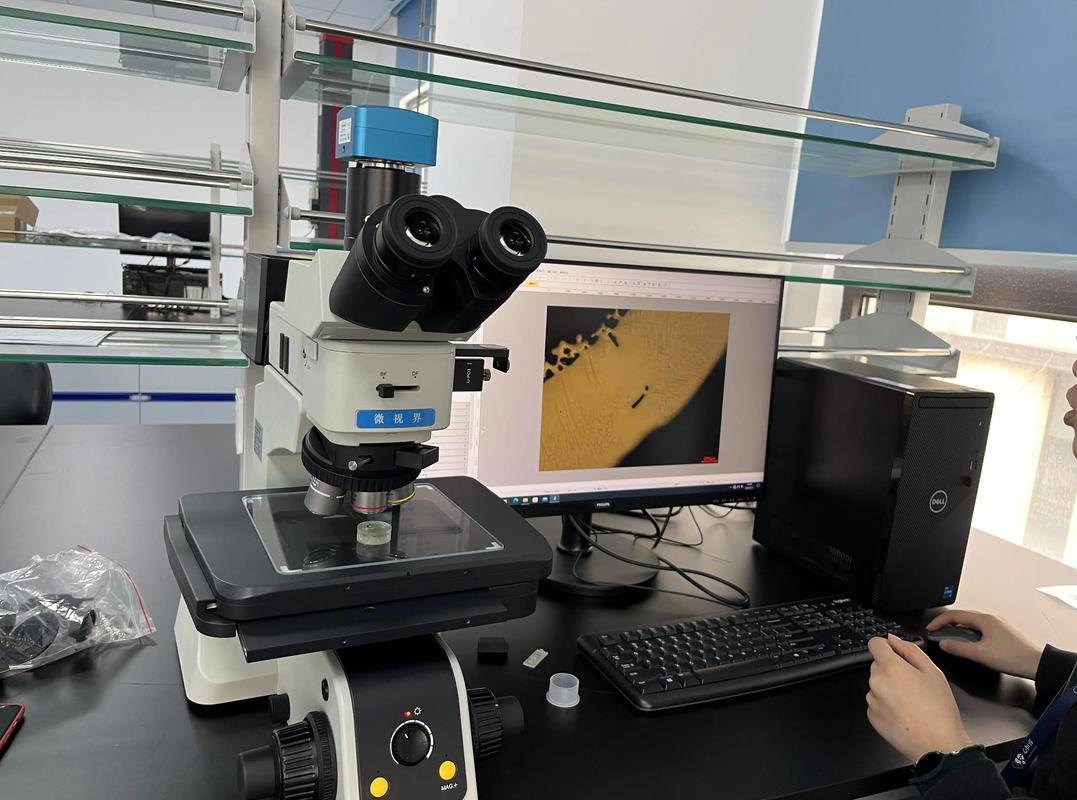

前阵子有朋友问我：“为啥体视显微镜看金属断面那么模糊？” 我一听就笑了—— 这位老兄拿体视干金相的活儿。体视显微镜主打立体感，适合观察断口宏观形貌，或者装配线上的大尺寸零件。但真要分析晶粒度、碳化物偏析，必须用金相显微镜，带明暗场、偏振光和微分干涉。那个层次感……啧啧，用过就知道。
还有更离谱的：有人用生物显微镜改个 LED 环光就当工业显微镜卖。生物镜物镜盖玻片校正，看金属不覆膜根本没法看。❗血的教训：去年某客户拿这种山寨镜检模具抛光面，死活看不清纹理，最后我们带了台正置金相去，当场傻眼——全是划痕。
答：别碰杂牌。国产也有些做得不错的，比如体视显微镜配0.7-4.5X连续变倍，总放大20-40X足够。但是！务必选 三目镜筒，以后接相机拍记录。照明买环形 LED 但注意色温，5000K 左右，否则颜色失真。再省不能省支架——买个粗微调同轴导轨，稳定性好，不然调焦时晃得你想砸东西。
这话可能得罪人，但不少进口品牌的低端款也是贴牌，还不如老老实实找国内几个老牌厂，售后还跟得上。💡 一个冷门提示：买之前问问对方能否提供物镜的透过率曲线图，正经工业镜片都会带。
自动化检测中，显微镜才是隐藏的瓶颈
这几年制造业全往智能化跑，可很多产线视觉检测系统配的镜头——哎，真是浪费了好相机。工业显微镜在自动化里不是单纯的放大，而是成像质量的根基。比如测量显微镜配电动转塔、自动对焦，精度能到微米级。但系统标定没做好，线性误差累加，最后全废。😤 我参与过一条生产线改造，CCD 接体视显微镜测焊点形貌，结果发现视野边缘失真严重，后来换了低畸变物镜才搞定。
还有件事儿很多人没注意：振动。工厂环境不是实验室，冲床一开，光学系统跟着抖。❗ 一定要配减震平台，或者在架构上加弹性垫圈。不然你看着图像挺清楚，实际每一个像素都在高频抖，测量数据飘得离谱。
答：这是典型问题。焦栈合成需要 z 轴层扫，但如果显微镜本身景深特别浅，层间间距过大，算法就会报错。两个方向：一是换更高 NA 的物镜提高横向分辨，但同时景深更浅，矛盾啊？所以要找平衡——通常用 20X 物镜 NA 0.4 左右，搭配 压电物镜定位器，步进精度纳米级，能有效改善。二是照明改用多角度环形光，强化边缘对比度，帮助算法识别。实在不行就牺牲速度，减小 z 步长。
工业显微镜这东西，说到底不是买个硬件那么简单。它是整个测量链的第一环，这一环有问题，后面软件再牛也白搭。我见过太多公司花几十万上检测系统，却舍不得买个好镜头。🤷♂️
最后一句掏心话：别被参数页上的“放大倍率”冲昏头。拿样机去车间实测，带着自己最严苛的零件，调焦、调光，反复试。工业显微镜，只有真实场景下好看，才算数。
