2026-06-18 20:26:39 作者：网编
分类：文章
说真的，第一次看到冲击试验机把试样一锤砸断的时候，我后背一阵发凉。就那一瞬间，“咔”的一声，显示器蹦出个数值，几十焦耳的能量就这么怼上去了。后来才明白，那一声脆响背后藏着多少材料的脾气。
我这个人吧，搞机械检测十几年了，最烦的就是光讲理论。冲击试验机这东西，图纸上看看挺简单——一个摆锤，一根试样，一套读数装置。但真到买的时候，嘿嘿，门道多得让人头疼。
冲击试验机到底在“冲”什么？
别被“冲击”俩字唬住。它就是测材料韧性的。说白了，拿一个有缺口的试样，用摆锤从固定高度砸下去，看它吸收了多少能量。能量越高，材料越韧。反过来，一砸就碎成渣的，那叫脆性材料。低温下很多钢材就这么“翻脸不认人”，对吧？
原理简单到令人发指，但里面的细节能逼疯强迫症。比如试样缺口，夏比V型缺口和U型缺口，差之毫厘谬以千里。我见过有同行用错了缺口类型，整批数据报废，老板脸都绿了。还有摆锤刀刃半径，标准要求2mm或8mm，你要是拿8mm的刀去冲V型缺口试样，那结果……嗨，别提了。
冲击试验机摆锤冲击试样瞬间示意图
说起来，冲击试验最常引用的标准就是ISO 148和ASTM E23。别看都是英文，用起来感觉完全不同。ISO 148对试验机刚度要求特别变态，有些国产老机型根本达不到，一锤下去机架自身吸收能量，读数就偏小了。ASTM E23呢，更侧重摩擦损耗的校准。这俩标准打架的时候，你只能认命。
买冲击试验机，别只盯着参数看！
参数党最容易踩坑。最大冲击能量300J、500J，好像数字越大越牛。可你实际用的时候，试样只吸收几十焦耳，量程太大反而精度拉胯。就像拿地磅称鸡蛋——荒谬至极！
选型第一步，先看材料。 你要是做钢铁的，150J/300J足够。搞铝合金或者塑料的，50J甚至15J的小型机更合适。我前年帮一个实验室选型，他们死活要买500J的，结果根本用不上，每次做低温试验还得额外挂挡块，操作繁琐得让人想骂街。
然后就是低温装置。很多冲击试验要求-20℃、-40℃甚至-196℃。液氮制冷快是快，但温控波动能把人逼疯。有一次-40℃的试验，温度一过冷，试样放进去瞬间降到-43℃，我直接怀疑人生。后来换了带PID调节的制冷槽，世界才清净了。
问：低温冲击试验的保温时间怎么定才算靠谱？
答：这事儿吧，标准只说“足够时间”，但实际操蛋得很。根据我踩过的坑，厚试样至少保温10分钟，薄试样5分钟。但更关键的是转移时间——从保温槽拿出来到冲击完成，必须控制在5秒内，不然温度回升全白搭。有个窍门：用夹钳预冷，也就是夹钳和试样一起保温，能减少热传导。不信你试试，数据稳得一批。
问：冲击试验机的精度误差，到底从哪儿冒出来的？
答：别提了，全是泪。第一大元凶是摩擦损耗。摆锤轴承用久了，摩擦力增大，能量读数就虚高。我要求每季度涂一次低温润滑脂，但很多实验室根本做不到。第二大是机架刚度不足，尤其老式铸造机架，一锤下去微变形吸能，会导致结果偏低。第三是试样本体，缺口加工精度不够，根部圆角超差，那能量值能差出20%去。有人说“我们那台机挺准的”，我笑而不语——你拿标准试样验证过吗？

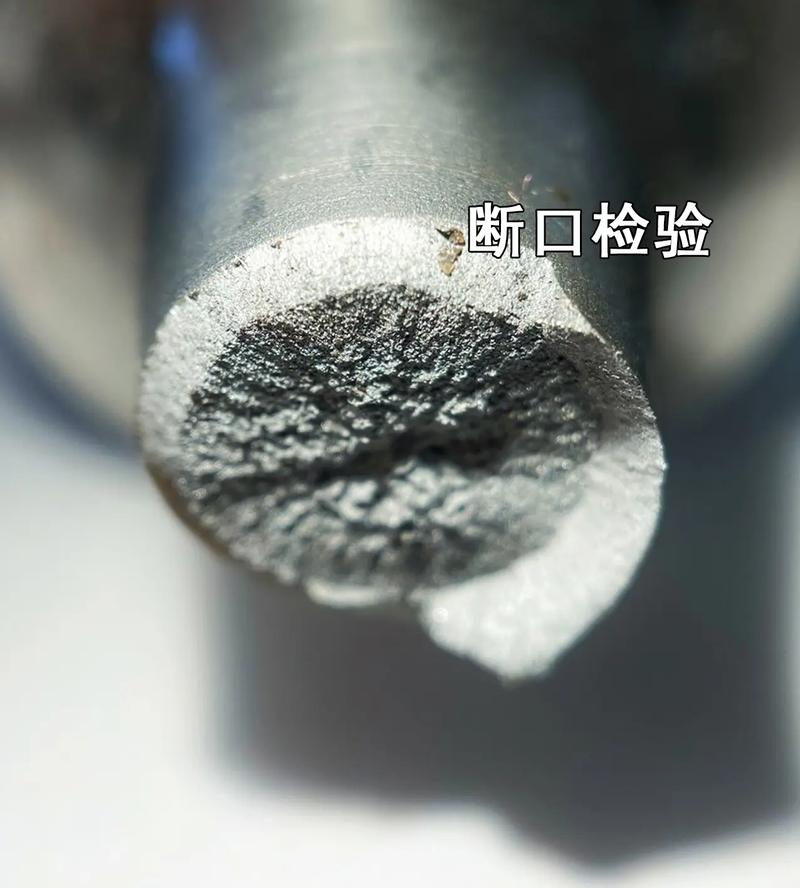

冲击试验后试样断口对比图
对了，最近几年数字化改造挺火的。加装角度编码器、自动送样系统，确实爽。但别被花哨的触摸屏忽悠了，核心还是传感器响应速度。有些国产数显机，采样频率不够，冲击瞬间数据采丢了都不知道，屏幕上的曲线光滑得像造假似的。啧。
日常维护那些“小确丧”
冲击试验机维护起来，怎么说呢，矫情。刀刃钝了要修磨，还得用专用的弧度规检测，磨过分了直接报废。机架水平度每个月都得调，不然摆锤自由下垂时对不准试样中心，误差大到离谱。
还有一点，实验室环境。灰尘、振动都是精度杀手。我遇到最夸张的一次，旁边有台空压机周期性启动，每启一次冲击数据就跳一次，差点把人整崩溃。后来铺了减震垫，数据才恢复正常。💡强烈建议：买之前先去现场测背景振动，别省那千把块的咨询费。
说起来，摆锤的材质也有讲究。标准要求摆锤密度均匀，重心精确。以前有厂家偷工减料，锤体内部有铸造缺陷，重心偏了，测出来能量值总是奇怪地偏低。我们做了次动态标定才发现猫腻，对方还不认账，最后折腾了三个月退货。从那以后，我每次验收都带个精密角尺和水平仪，现场比划半天，销售的脸都抽搐。
最后啰嗦一句：千万别忽视操作培训。我见过新来的小伙子，把试样方向放反了，缺口背对摆锤，一锤下去能量值比正常高一大截，还得意洋洋说“材料真牛”。我差点没背过气去。✅标准操作必须让缺口正对摆锤刃口，这是铁律。
这些年用过的冲击试验机品牌，从20万的进口货到5万的国产机，各有各的脾气。但说到底，了解你的材料、规范你的操作、较真你的数据，比什么高端型号都实在。那些华丽的宣传册，看看就好——真正的可靠性，在每一次“咔”的脆响里。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：冲击试验机：这些选型坑，我替你踩过了
文章链接：https://www.zystgy.cn/a/53352
