做工业研磨这行十几年，我最烦听到的一句话就是——“哎呀，砂轮不都差不多嘛，便宜的也能用。”能用一个头啊！ 这就好比让一个厨子拿钝刀切肉，给你个航天发动机你用煤炭点火，这不是瞎胡闹么。
前阵子去一个客户那儿，加工钨钢轧辊的，他们为了省成本，换了一家便宜砂轮供应商。结果呢？崩边、振纹、把工件烧得跟打过仗似的。我过去一看，磨料型号都不对。你拿刚玉砂轮去硬啃钨钢，那能不崩吗？ 钨钢硬度HRC70多，得用金刚石或者CBN啊，这是最基础的知识点了——可偏偏很多人就忽略。
研磨三要素：磨料、结合剂、硬度
工业研磨的核心，从来就不是设备有多贵，而是这三样东西的配合。磨料是牙齿，结合剂是把牙镶在牙床上的东西，硬度是牙齿咬得多紧。一个不对劲，全盘皆输。

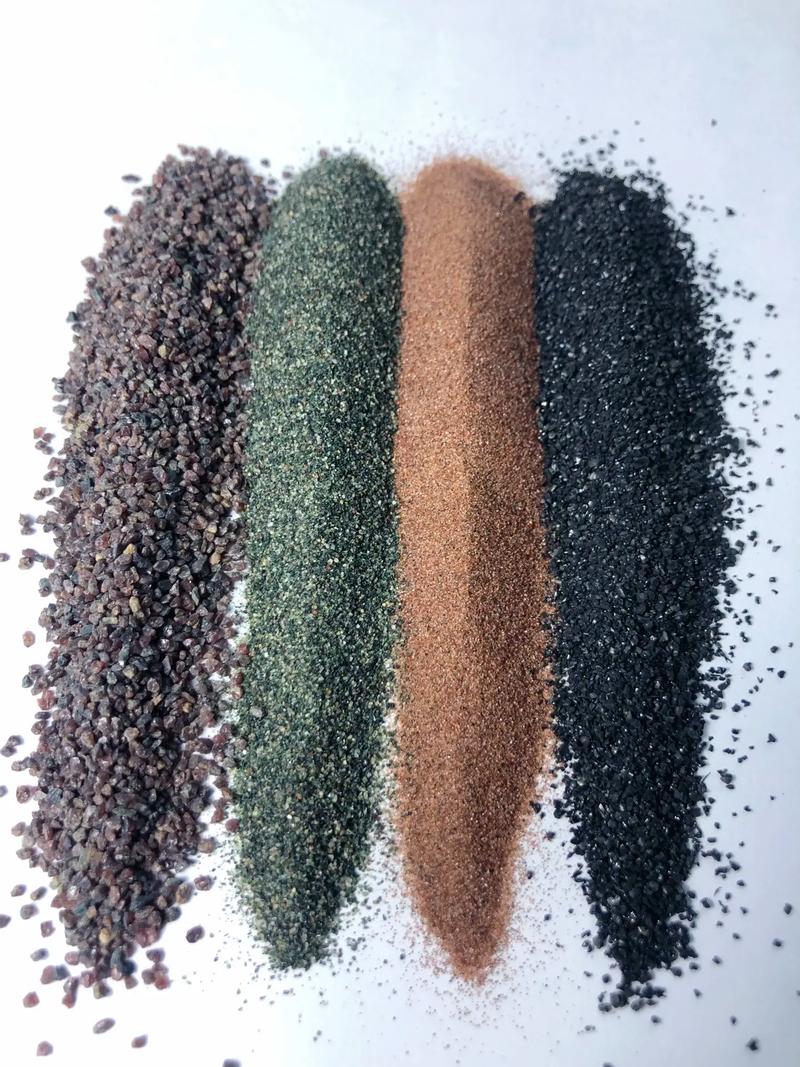

我记得以前学徒时，师傅让我先背磨料代号：A是棕刚玉，WA是白刚玉，GC是绿碳化硅，CBN是立方氮化硼……背不下来不准上机床。那时候觉得痛苦，现在想想全是干货。刚玉系磨韧性材料，碳化硅磨脆硬材料，超硬磨料磨最难啃的骨头——这个原则你要是搞反了，磨一万件废一万件。
结合剂更是个容易被忽视的坑。陶瓷结合剂耐高温、刚性好，但脆；树脂结合剂弹性好、有抛光作用，但不耐高温。我见过有人用树脂砂轮干重负荷磨削，结果磨料还没掉，结合剂先烧糊了，一股焦味儿，整个车间以为着火了。
硬度呢？不是磨料硬度，是结合剂把持磨料的强度。硬度高了，磨粒不易脱落，容易堵、烧伤工件；硬度低了，磨粒掉太快，砂轮浪费大。选硬度看什么？看工件材料、接触面、冷却条件。这里面道道太多了，有时候一个牌号差半级，效果天差地别。
问：粗磨和精磨的磨料到底怎么选？
答：粗磨一般用较粗粒度（比如36#~60#），追求高去除率，可以选稍硬的砂轮，防止磨粒脱落太快。但也不是越硬越好，得看冷却。精磨用细粒度（80#~120#甚至更细），需要良好的表面粗糙度，通常选偏软一点的砂轮，让磨粒及时自锐，避免烧伤。有个经典套路——粗磨用刚玉，精磨用碳化硅？错！那是对特定材料而已。对于淬火钢，粗磨精磨都可以用刚玉，但要调整粒度和硬度。对于硬质合金，粗精磨都用金刚石砂轮，但粒度不同。所以说，没有万能公式，得看工件。
再吐槽一句，很多人买砂轮就问“有没有通用的？什么都能磨？”对不起，真没有。就像你不可能一双鞋又跑步又登山还跳芭蕾，对吧。
问：为什么有些砂轮用着用着就崩边了？
答：崩边的原因很多，但常见就这几个：一是选错磨料，用它磨了不该磨的材料；二是进给量太大，或工件有硬质点冲击；三是砂轮本身有裂纹，存储不当受了潮；四是法兰盘不平，装夹应力崩的。我遇到一个案例，操作工为了省事，用普通氧化铝砂轮去磨火焰切割后的钢板硬边，那边缘都淬硬成马氏体了，硬度直逼硬质合金，不崩才怪。后来换成锆刚玉砂轮，好多了。所以，磨料匹配度是第一要务。
冷却液：研磨里的隐形杀手
研磨产生的热量能局部上千度，冷却不行，工件退火、变形、裂纹全来了。但好多人用错冷却液——用乳化液浇注，结果堵塞砂轮？那是浓度没调好，或者过滤不干净。还有用干磨的，必须选专门干磨的砂轮，比如大气孔陶瓷砂轮或者单晶刚玉，否则就是灾难。
我有个客户，加工不锈钢内孔，粗糙度一直达不到，换了七八种砂轮都没用。最后发现是冷却液浓度低了，润滑性不够，导致磨屑黏在砂轮上，划伤工件。把浓度从3%调到6%，立刻就好了。你敢信？就这点破事折腾了俩月。
所以，研磨绝对不是把砂轮怼上去那么简单。磨料、结合剂、硬度、粒度、冷却，一环扣一环。有时候一个不起眼的参数，能让你夜不能寐。
工业研磨的未来：精密与智能
现在高端研磨领域，已经开始用智能磨削系统了。传感器监测磨削力、温度、声发射，实时调整参数。但底层逻辑没变——磨料还是那个磨料。无非是用更先进的工具去控制过程。对于大多数工厂，先扎扎实实把磨料选对，把基础工艺做稳，比花大钱买设备强得多。我见过太多进口磨床配垃圾砂轮，也见过国产磨床配好砂轮干出精密活儿。工具是死的，人是活的。
最后说句掏心窝子的话：研磨这事，七分在磨料，三分在操作。 设备再好，你给它喂错了药，它照样给你颜色看。下次再有人跟你说“砂轮都差不多”，把这篇文章甩给他。
