前几天，一个做精密齿轮的客户打电话过来，急得不行——他们新一批零件表面划伤率突然飙升到5%！排查了半天，最后发现罪魁祸首竟然是——一把工业刷子。没错，就是那根不起眼的去毛刺辊刷，刷丝顶端已经磨秃了，本该柔和的抛光变成了金属对金属的硬刮。换了新刷子，划伤率立刻归零。这事儿让我想起一句话：越是基础的东西，越容易在关键时刻给你致命一击。
工业刷子这玩意儿，说白了就是个消耗品，但你要是真把它当普通扫帚疙瘩看，那就大错特错了。它出现在你能想到的一切制造环节：钢板除锈、齿轮去毛刺、PCB板清洁、玻璃磨边、食品传送带清扫、甚至飞机发动机叶片的抛光……用对了，效率翻倍；用错了，批量报废。今天咱们就掰扯掰扯，那些关于工业刷子你必须知道的门道。
一、刷丝——刷子的灵魂，选错就是灾难
刷丝材料，是工业刷子最核心的变量。我见过太多采购拿着图纸问：“这个刷子用什么丝？”然后供应商反问：“你工件是钢还是铝？干式还是湿式？速度多少？”一问三不知。到头来要么烧刷子，要么毁工件。
常见的刷丝有尼龙、钢丝、猪鬃、铜丝、磨料丝（如碳化硅或氧化铝填充尼龙）。尼龙丝韧性好、耐油，适合清洗和一般抛光，但温度超过80℃就软了；钢丝硬朗，去氧化皮、重锈是一把好手，可遇到铝件或软金属，钢丝碎屑会嵌进表面，弄出更难看的划痕；磨料丝是去毛刺的神器，里面掺了砂粒，切削力强但它对基材也有微量去除，精加工要慎用；至于猪鬃，别笑，高端木器抛光、除尘，它比任何合成丝都柔顺不掉静电。
💡 有个诀窍：如果工件表面要求镜面，宁可用软一点的刷丝加研磨膏，也别直接上硬丝硬磕。你猜怎么着？很多车间老师傅不知道这点，一味追求“硬就是快”，结果光洁度越做越差。
二、形状与密度——别指望一把刷子万能

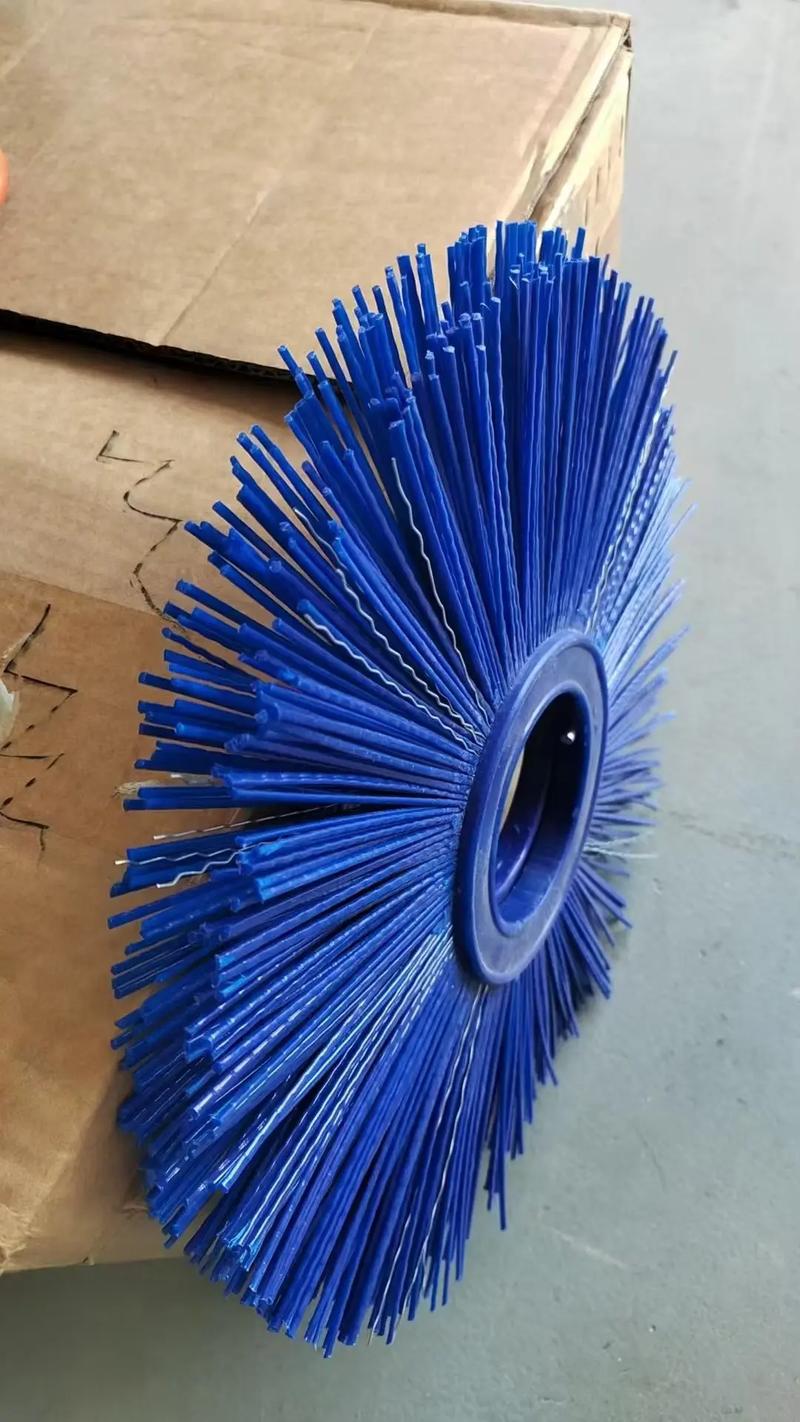

工业刷子的形态多得让人眼花：条刷嵌在导向槽里，用于门框密封或清扫；盘刷像圆盘，装在手枪钻或专机上，打磨焊缝、抛光轮毂；辊刷旋转着刷，适合连续清洗线；弹簧刷螺旋缠绕，专门清理管道内壁或螺纹孔。更别说那些奇形怪状的异形刷，都是为特定工件定制的。
但形状背后，更关键的是刷丝密度和排列。密度太高，排屑不畅，刷丝粘上碎屑后反而刮伤工件；密度太低，单根丝受力过大，没几天就断完了。我见过一个做铝型材清洗的厂家，用了高密度尼龙辊刷，结果铝屑卡在丝根部结成块，像砂轮一样把型材表面磨出沟槽。后来改成螺旋排列的低密度刷，问题立马解决。
问：工业刷子是不是越硬越好？
答：绝对不是！很多人以为钢丝刷去毛刺最厉害，但遇到铝件或软金属，钢丝刷会嵌入金属表面，反而造成二次划伤。这时候要用研磨尼龙刷，既去毛刺又不伤基材。血的教训多得是。另外，硬度还要看刷丝长度和植毛角度——丝长越短、密度越高，整体刷子就越“硬”。所以选刷子是个系统工程。
问：我们的设备转速很高，普通刷子飞丝严重，怎么办？
答：高速旋转下，刷丝离心力巨大，普通植毛的刷子确实容易掉毛。建议选用液压一体成型的刷辊，或者用金属夹板固定的刷片，能承受上万转。另外刷丝可以做波浪形处理，增加附着力。还有种办法是用内焊式结构，把丝束焊在轴心上，可靠性高得多。但成本也上去了，得权衡。
三、工况与维护——别让刷子“过劳死”
刷子寿命，说长不长说短不短。一根质量不错的尼龙刷辊，在常温清洗线上用个半年没问题；但若在带腐蚀性液体的环境下，可能两个月就酥了。有一次去佛山一家铝厂，他们的刷子三天两头断丝，最后发现是清洗槽里的pH值太高，尼龙被碱液脆化了。换了耐酸碱的聚丙烯丝，立马消停。
❗ 一个常被忽略的点：存储。尼龙丝吸湿，如果长期放在潮湿车间，刷丝会吸水变软，使用时容易弯曲变形。最好用塑料袋密封，里面放干燥剂。钢丝刷呢？防锈！刷过酸洗件后一定要彻底冲洗，否则隔夜就锈成一团。
问：为什么我的刷子用几天中间就凹下去了？
答：那是压力不均或工件形状导致的局部磨损，需要检查工装夹具，或者选用中部高密度设计的刷子。还有一种可能是转速和进给速度不匹配，导致同一部位反复摩擦。可以用染色法测试——在刷子上涂颜料，转一圈看磨损区域，再调整参数。
说实话，工业刷子这个小东西，选好了默默无闻，选错了全线趴窝。下次遇到表面质量问题，不妨先查查刷子！别总盯着昂贵的设备和工艺参数，有时候，解决方案就在那几十块钱的消耗件上。
最后啰嗦一句：买刷子别只比单价。我见过太多采购炫耀“这次省了30%成本”，结果停线一次损失好几万。找个靠谱供应商，拿样测试，甚至让他们工程师到现场调试。这笔账，算明白了吗？
