2026-06-17 08:41:41 作者：网编
分类：文章
老实说，第一次上手激光雕刻机，我就干废了三块钛板。功率开太猛，焦点也没对准，烧出来的不是 LOGO，是抽象画。所以这玩意儿真不是按下开关就完事。那些卖设备的宣传“一键加工”，千万别信。
激光功率与速度的博弈
这俩参数是灵魂。
比如打标铝合金，如果速度太快，功率不足，标记会很浅，一擦就掉。我有次赶工，把速度拉到 2000mm/s，结果出来的条码根本扫不出来。后来降到 800，功率调到 70%，那效果——简直丝滑。但功率也不能过高，尤其针对薄材，热影响区一大，边缘直接发黄，甚至变形。
💡一个野路子技巧：先在废料上测“功率-速度矩阵”，画个 5×5 的网格，每格用不同参数组合，肉眼对比，比看说明书快多了。
激光雕刻功率速度测试网格样板
说到频率。很多人调这参数跟猜谜似的。低频（比如 20kHz）打出来的点粗，适合深雕；高频（80kHz 以上）点细密，适合浅标或氧化打黑。但不锈钢打黑要看材料，304 就容易些，316 就需要更精细的脉冲控制。
不同材料的雕刻门道
不同材料的雕刻门道
材料选择上，我踩的坑能写本书。

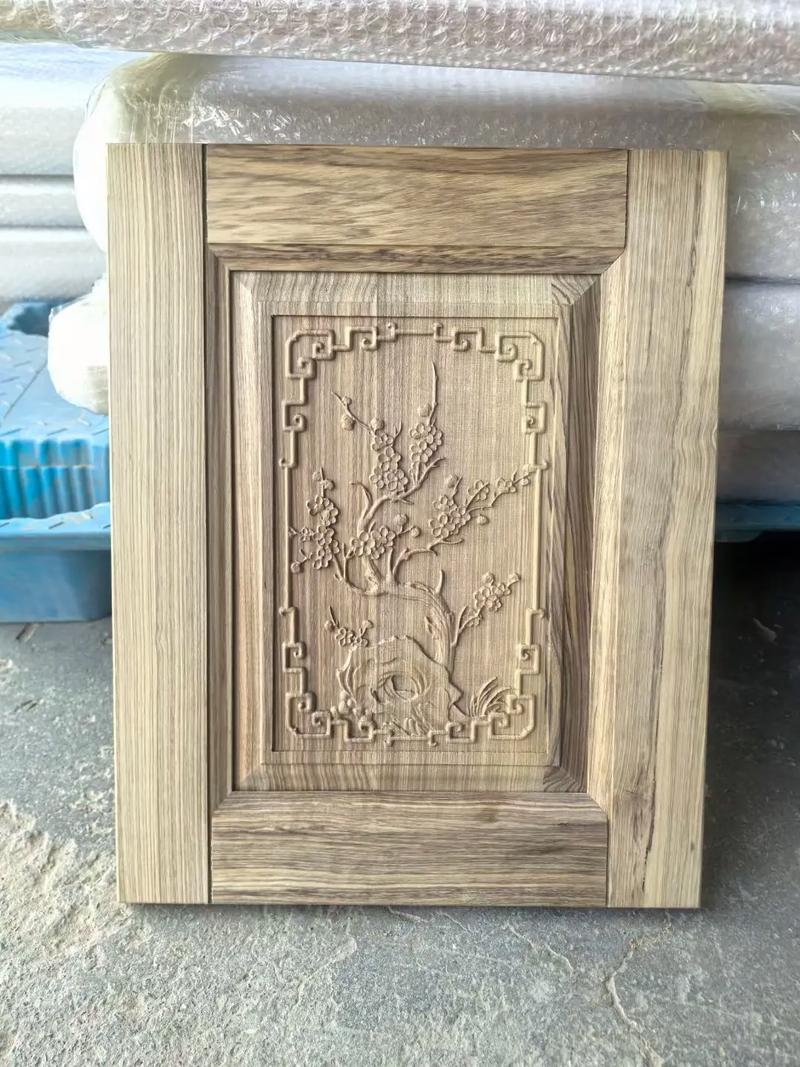

塑料类，尤其是黑色 ABS，用 CO2 激光切边缘会熔，但用紫外激光冷加工就完美。玻璃则麻烦，直接打容易崩边，要在表面涂一层洗涤剂或者湿报纸，利用热传导差来减少碎裂。木材最简单，但软木和硬木出来的对比度天差地别，硬木（比如胡桃木）雕刻后颜色深，对比度高，根本不用上色。
✅ 强烈建议：如果要给金属上色打彩，务必用 MOPA 光纤激光器，可以调脉宽玩出各种颜色，但每种颜色对应的焦距和离焦量都有细微差别，纯靠经验和试错。
有个冷门知识点：阳极氧化铝。打白是最难的，因为需要精确破坏表层氧化膜而不伤基材，功率稍过就露白底，一点都不白。
镜头清洁与焦点校准
焦点偏一点，效果全完蛋。
我用过场镜焦距 160mm 的，景深也就 ±0.3mm。工件稍微不平，中间清晰边缘模糊。所以工装夹具的水平度至关重要。有一回，雕刻一个曲面手机壳，我不得不写个 G 代码让 Z 轴随曲面起伏，不然激光焦点根本跟不上。
激光雕刻焦点偏移导致效果不均对比图
镜头污染更是常事。特别是打某些塑料会产生烟气，糊在镜片上，功率衰减很快。每周用无水乙醇和无尘布清洁一次，别等打不透才想起来。
❓ 问：为什么我打出来的二维码有时候扫不出来？
答：多半是对比度不够或者边缘模糊。检查焦距，并确保基底颜色和激光标记颜色对比强烈。另外，二维码的模块大小要和扫描设备匹配，太小了手机扫不动。有时调整一下激光的填充间距也能改善。
❓ 问：光纤激光打标机能不能切金属？
答：可以，但有限制。几十瓦的光纤激光只能切薄箔，0.5mm 以下铜铝还行，厚了效率极低。切割金属得用几百瓦甚至上千瓦的连续光纤激光器，那又是另一个领域了。雕刻机主要的活还是打标和浅雕。
最后吐个槽：有些软件生成的文件，路径优化极差，明明可以顺着走的线条非要跳来跳去，加工时间多出一倍。所以，掌握离线编程和路径修剪很关键，省下的时间都是利润。
说到底，激光雕刻是个“微观调控”的工艺，细节藏满了魔鬼。但一旦摸透，那种精准控形的成就感，很上瘾。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：激光雕刻在精密制造中的实战心得：从参数调试到材料适配
文章链接：https://www.zystgy.cn/a/53233
