我在车间转了十年，什么清洗方法没见过。有机溶剂泡、高压水枪冲、人工刷……结果呢，精密零件里的盲孔还是堵着，啧。直到有一天我们咬牙上了套超声波清洗线——那效果，说实话，我都惊了。但这东西，真不是买台机器扔那儿就完事的。今天咱就敞开聊聊超声波清洗，那些厂家不会告诉你的坑，还有实打实的经验。
超声波到底怎么“洗”？空化效应不是玄学

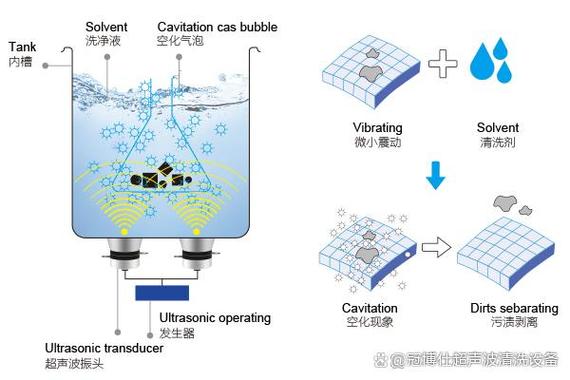

你想象一下。液体里，成千上万个肉眼看不见的气泡，被声波逼得快速膨胀又骤然闭合。每次崩塌，就像一颗微型炸弹，炸出的冲击波把工件表面的污物震得七零八落。这就是空化效应。说起来简单，背后的物理其实挺复杂——声场分布、液体黏度、温度，全在暗中较劲。低频（比如20kHz）的空化最猛，气泡大、能量高，对付顽固油垢是一把好手。但它的副作用也明显：容易在软金属上留下麻点。高频（比如80kHz、120kHz）就温和多了，气泡小，清洗更细腻，适合镜面抛光件或微电子零件。
我曾经拿一个带深盲孔的铝件做测试。用20kHz洗了十分钟，孔干净了，表面却蒙上一层白斑。后来换成40kHz，配合合适的清洗液，那叫一个亮。你说这算不算玄学？不算，但实操里差一档频率，结果就是天堂地狱。
选错频率≈报废工件？别笑，真有人这么干
选频率，是最容易栽跟头的地方。很多采购只管“功率够不够”，根本不看频率。我见过一个同行，给陶瓷基板清洗选了20kHz，结果整批基板边缘崩裂，损失惨重。其实频率决定了声波的穿透能力和空化强度。简单说：大工件、重油污，低频；小零件、精密件，高频。但也不能一刀切。比如汽车发动机缸体，形状复杂，有时要用多频组合。
还有清洗液。水温也不能忽略。冬天不加温，清洗剂活性起不来，空化效率至少打七折。我们早期就犯过这个错，还以为机器坏了。其实把槽液加热到50-60摄氏度，效果就回来了。另外，换能器布局是不是均匀？底振还是侧振？这些细节，厂家样本册很少提，但直接影响效果。
问：超声波清洗会不会损伤工件？比如精密表面。
答：看你怎么用。低频（如20kHz）空化剧烈，对硬质金属可能还好，但对铝、黄铜，或者有镀层的，就得小心。❗高频（80kHz以上）温和得多，适合镜面抛光件。还有个要点：清洗时间！不是越久越干净，有时候泡太久反而出问题，我就见过有人把零件洗出凹坑的，哭笑不得。
清洗液的那些事儿：别被“万金油”忽悠了
清洗液是超声波清洗的半条命。市面上的推销员动不动就吹“一款搞定所有”，我劝你听听就好。油污、蜡、研磨膏、助焊剂，每种污染物需要的化学成分不同。水基清洗剂相对环保，但对某些矿物油效果一般；溶剂型的清洗力强，可挥发物处理起来头疼。pH值也得盯紧，偏碱性的去油好，但如果你洗铝件，碱液会变色甚至腐蚀。
我们有次接了一个光学镜片清洗的单子。客户原来用酒精浸泡，然后无尘布擦，费人工不说，还容易划伤。我们帮他配了中性水基液，加40kHz超声波，三步走——清洗、漂洗、慢拉脱水。最后出来的镜片，透光率检测直接好了一个等级。💡不过说实话，选清洗液最好的办法就是做实验。拿样件，摆小槽，调不同浓度和温度，一个个试。别信数据表，信实拍对比。
问：为什么我的超声波清洗机效果越来越差？
答：大概率是槽液脏了，或者换能器衰减。✅定期换液，别舍不得那点钱。另外，工件摆得太密，声波衰减，部分地方根本洗不到。还有，发生器功率匹配？有些杂牌机标称功率虚高，实际输出不够。我建议定期用铝箔纸测试空化强度，这是最简单的办法——把铝箔纸垂直浸入槽液，几分钟后取出看穿孔情况，如果只有零星小孔，说明声场弱了。
自动化产线里的超声波：从单槽到多槽的跨越
单槽清洗适合小批量、多品种。但真要跑产能，还是得上多槽式自动线。清洗、漂洗、防锈、干燥，一条龙。别小看这个集成，我参与设计过一条线，光是清洗篮的构造就改了七版。篮子的透声孔率、工件摆放角度、隔水板设计，全影响声波传播。加个机械臂提升节拍，看似简单，可一旦清洗时间没匹配好，整条线就瓶颈在下料口。
自动化线还有一个魔鬼细节：过滤系统。槽液不循环，颗粒物会二次附着。必须配袋式过滤或离心过滤，而且过滤精度要根据允许的残留颗粒大小来定。我们给一家医疗器械代工厂做的线，末道漂洗槽电导率监控，纯水值上来了自动补换——这就是真格的工业级了。但这钱花得值，产品一次合格率从82%提到了97%。
话说回来，超声波不是万能。有些顽垢（比如高温积碳）还得先高压喷淋，再进超声槽。别神话它，好用，但要用在刀刃上。
