振动分析：别再被教科书骗了，这才是实战真经
教科书里的完美波形 vs 现场的一地鸡毛
刚开始做振动分析那会儿，我捧着一本《机械故障诊断》，觉得天地在手。你看，不平衡的频谱就是1X，不对中就是2X，轴承故障有冲击脉冲……多简单！结果第一次去现场就傻眼了。
频谱乱七八糟，1X、2X、3X全都有，还挤着一堆边带，这到底算什么？我盯着屏幕，手心冒汗。旁边的老师傅叼着烟，拍拍我的肩：“书上写的，都是孤立的故障，现场哪有那么听话的？”
是啊，现场设备像个任性的小孩，复合故障才是常态。那台风机，最后查出来是轴承松动加基础刚性不足，还带了点叶轮积灰的不平衡。三个问题搅在一起，教科书教过我吗？没有。
所以，今天想泼点冷水，再掏点干货。振动分析不是背谱图，是当侦探。你得学会捏着鼻子闻油泥味儿，去感受那台机器到底在“说”什么。

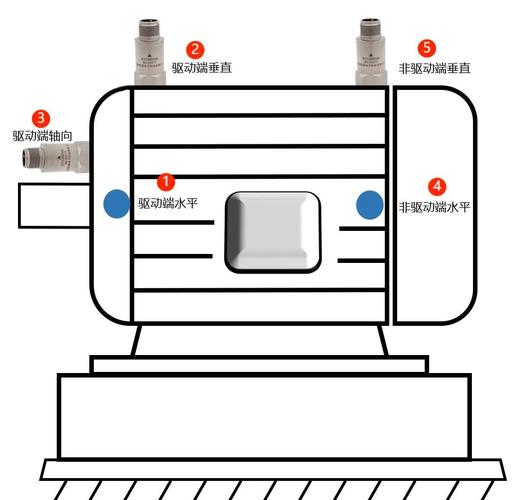

工业现场风机振动测点布置图和油污传感器

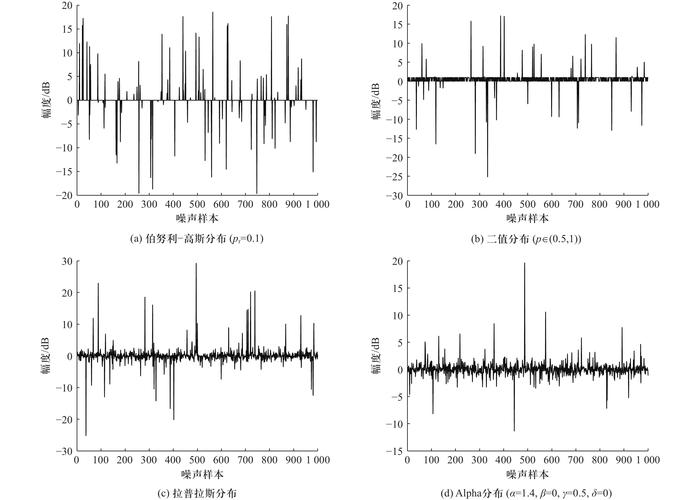

频谱分析？先学会看时域波形吧
频谱分析？先学会看时域波形吧
好多新人一上来就盯着FFT频谱，觉得那几条峰值就是答案。大错特错。
有一回，我测一台离心泵，频谱上1X、2X都不高，但包络谱有隐约的轴承外圈故障频率。我以为找到根了，差点下单买轴承。幸亏临走前瞟了一眼时域波形——密密麻麻的“毛刺”，没有规律，但振幅很大。拆开一看，泵壳里进了异物，刮着叶轮呢，跟轴承半毛钱关系没有。那点包络谱的峰值，只是背景噪声偶然凑出来的罢了。
所以现在我的习惯：无论频谱多漂亮，先看原始时域波形。冲击、摩擦、松动、气蚀……很多异常在波形里藏着更直接的线索。尤其低频采样下的“慢滚动”波形，那是看轴弯曲或不对中的宝藏。
问：频谱上看到1X很高，就一定是转子不平衡吗？
答：别急着下结论。1X高确实最常见于不平衡，但还有别的可能性：轴弯曲、联轴器角度不对中、甚至共振。我就栽过跟头——有一回水泵1X振动大，我二话不说建议做平衡，结果做了两遍都没降下来。后来测了相位和启停机波特图，才发现是轴弯了。所以，看到1X，先别冲动，测测相位，做做启停机测试，排除共振，再动手。
几个让你少走弯路的诀窍
诀窍一：趋势比绝对值更重要
ISO 10816那套标准，背过就好，别当圣旨。有些老机器，天生振动就高，运行十年了也没事，突然超过标准线你就要停？可能只是轴承游隙变大，或者工艺微调。我一般看趋势斜率，如果三个月内振动缓慢爬升，即使仍在“良好区”，我也会打预防针；如果一天之内突然跳变，哪怕还在“容许区”，我绝对要求停机检查。再加上频谱结构的变化——比如原来平稳的1X突然蹦出大量谐波，那往往是松动在剧烈发展。
问：ISO 10816的振动标准，是不是超了就要停机？
答：这是个经典误区。标准基于统计，不是紧箍咒。有些机器天生娇贵，有些皮实得离谱。我见过一台碎浆机，振动长期在7mm/s以上，照样转了八年。关键是变化量和模式。稳态爬升可以观察，突变必须重视。还有，别只用速度有效值，位移、加速度高频率也要看。轴承早期损伤，速度值可能完全正常，但加速度包络早就报警了。
诀窍二：别忘了共振这头“黑犀牛”
这几年处理的好几起“疑难杂症”，最后都是共振。尤其是变转速设备，或者现场改了管道、支架之后。振动分析不做模态，就像医生不给量血压。有一次，一台新装的引风机，振动超标，所有迹象指向不平衡，但平衡怎么都做不下来。最后敲击试验发现，风机壳体的一阶固有频率正好在运行转速附近。加了两条筋板，振动瞬间降了70%。所以，故障诊断前，请先排除结构性共振，尤其是当振动对转速特别敏感的时候。
振动频谱瀑布图显示轴承磨损演变过程
诀窍三：传感器不是拧上就完事
说实话，早期我犯过太多安装的错。加速度传感器用磁座吸在不平的表面，或者电缆随风晃荡，测出来的全是伪信号。高频振动分析（比如包络分析）尤其挑剔安装方式，螺丝安装的频响和磁座根本不是一个级别。还有，测点必须固定，每次在同一个位置、同一方向，否则趋势对比就没了意义。有一次，巡检人员偷懒，用手按住传感器测，结果数据完全离谱。所以现在我要求所有关键测点做永久标记，并且规定安装力矩。
振动分析是手艺活，脑子和手都得勤快。别被那些光鲜的“智能诊断”大屏忽悠了，AI能帮你抓异常，但最终拍板的还是人的经验。多去现场，听声音、摸温度、看油液，再结合频谱，你才慢慢有那种“顿悟”的瞬间。那种瞬间，比任何教科书都真切。
