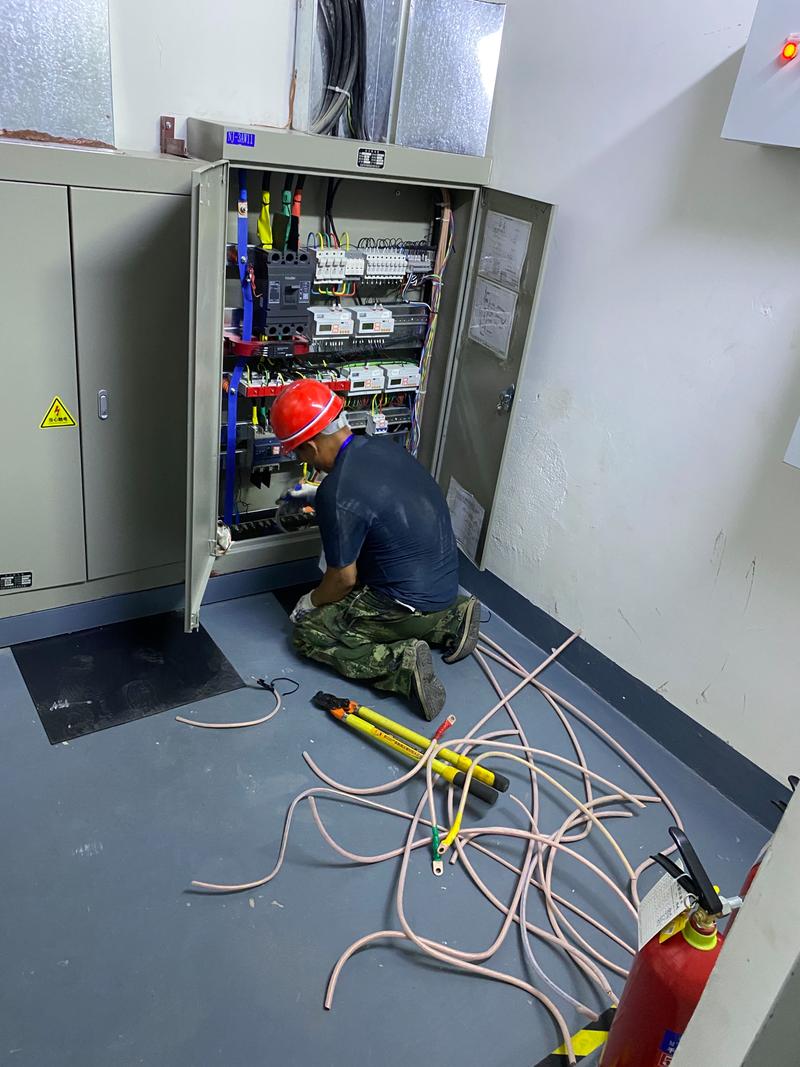

干了十几年电气设计，见过了太多配电柜的“骚操作”。说实话，有时候去现场一看——真想骂人。线乱得像蜘蛛网不说，该接地的地方拧个螺丝就糊弄过去了。你说这能不出事儿吗？💡
但这也是我写这篇东西的原因。不谈虚的，就聊聊配电柜里那些要命的设计细节，以及最容易翻车的误区。有些经验，书本上真没有。
防护等级：IP54就万事大吉？想得美

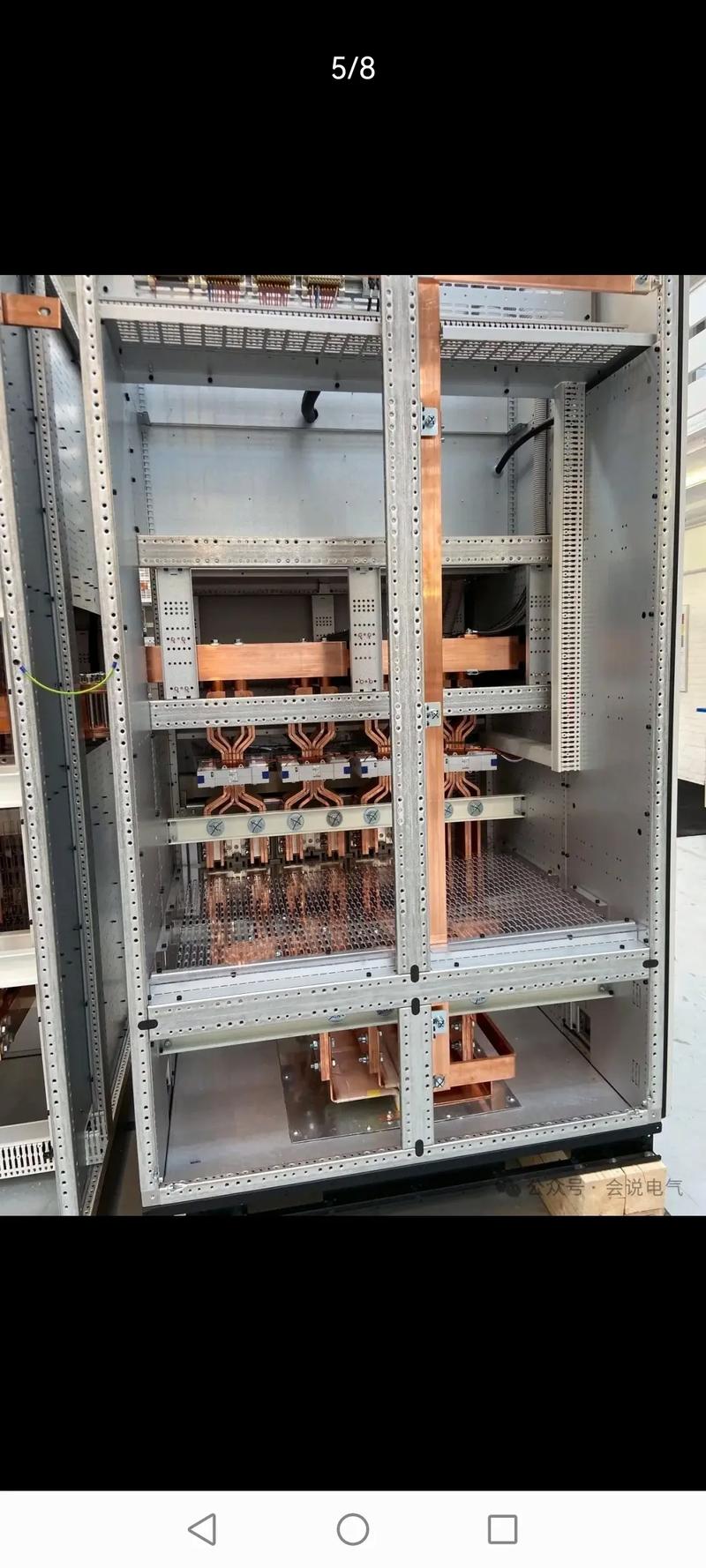

新手最爱对着样本册喊：“来个IP65的！”——仿佛数字越高就越安心。可实际上呢？防护等级只是静态指标，你柜子里元器件发热产生凝露怎么办？IP68也救不了。我见过一个水泵房的配电柜，IP67的，结果内部铜排腐蚀得一塌糊涂。为什么？温差一大，呼吸效应把湿气吸进去了，根本排不出来。
这里得提个醒：别忘了结构防护。比如柜顶要有防雨帽、底部电缆入口必须用防火泥堵严实。还有，如果你选的是户外柜，❌请务必考虑太阳辐射导致的温升。曾经有个项目，柜子暴晒下内部温度冲到70度，变频器直接罢工。后来加了遮阳棚和通风扇才搞定。
问：到底该选IP54还是IP65？
答：没有绝对答案，看场景。粉尘多的车间，IP5X是底线，但别忘了还要考虑散热。如果环境有喷溅水，IPX5足够，可如果是海浪边的码头，那得IP66——还得是不锈钢材质。关键是分析实际工况，而不是只认数字。我习惯画一个“环境负荷图”，把温度、湿度、污染物都列出来，再定方案。

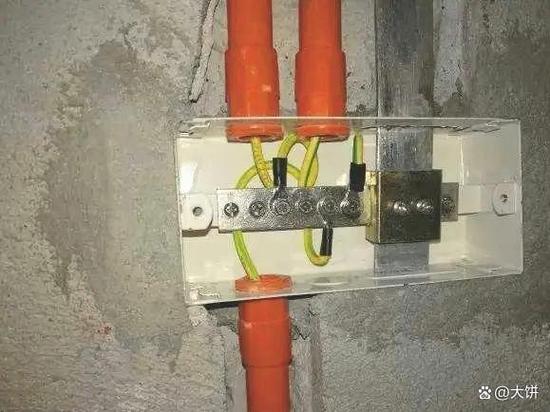

接地与等电位：螺丝一拧就完事？呵呵
这个坑太大了。很多事故归根结底是接地没做好。❗️还记得前年那个工厂电死人的事儿吗？就因为配电柜的外壳没接到等电位排上，漏电保护又失灵，人一碰就……唉。
接地连续性比接地电阻值更重要！你想想，一个配电柜里门板、安装板、元器件底座，所有金属部分都得形成可靠的电气连接。最忌讳的就是把门板用普通铰链一挂，以为这就导通了——错！油漆是绝缘的，时间长了还会生锈。一定要用黄绿双色的接地编织线跨接，并且每个接地端子最多压两个线头，拧紧力矩按标准来，别用蛮力。
还有个冷知识：控制柜的PE排和N排必须严格分开，只在进线处做一次连接。有些人图省事，在柜内乱接，结果三相不平衡时，柜壳带电，吓不吓人？
问：为什么我明明做了接地，设备还是被干扰？
答：这八成是高频干扰，普通工频接地搞不定。你得考虑等电位连接和屏蔽。比如变频器输出侧加磁环，信号线用双绞屏蔽线，屏蔽层单端接地。还有，柜内强弱电分开走线，间距至少200mm。实在不行，整个柜子做成法拉第笼。我解决过一个案例，就是加了块镀锌钢板把控制区和功率区隔开，通讯立马稳了。
智能配电柜：真的智能还是交“智商税”？
现在全在推智能配电，动不动就云平台、APP监控。是，确实方便。可你看没看过现场的实际使用率？很多客户装了多功能仪表，最后只看了个总用电量……那些谐波分析、需量管理，纯粹成了摆设。还不是因为培训没跟上？操作工连页面都找不到。😤
我的建议是：先想清楚你要什么数据，再决定装什么表。别被厂家忽悠堆了一堆传感器，采集的数据既不看又不用，白花钱。而且，智能元器件的供电要独立，千万别跟主回路混在一起，不然跳个闸连通讯都断了，那才叫瞎。
另外，网络安全也得考虑。听说过工业控制系统中毒的事儿吗？虽然配电柜不直接连外网，但通过网关被黑进去的案例真有。给智能网关设个强密码，定期升级固件，不是什么难事，但就是没人做。
问：老配电柜改造能加智能监控吗？

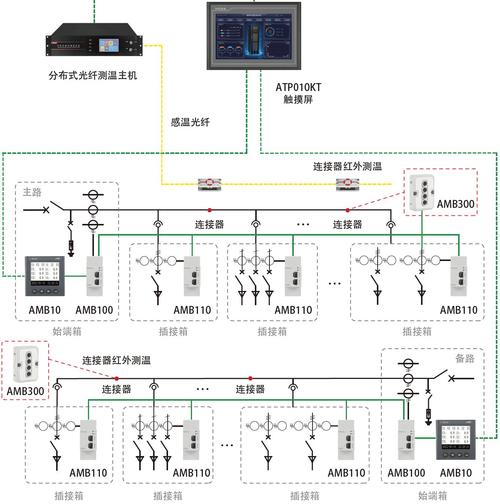

答：能啊，现在有很多开口式互感器、无线温度传感器，不停电就能装。但要注意：柜内空间是否够？信号是否会被大电流干扰？务必先做点位勘查，别买回来装不上。我一般会先画个测点分布图，标明安装位置和通讯路径，省得现场抓瞎。还有，电池供电的传感器别看它方便，两三年换一次电池，如果柜子位置偏僻，运维的人得骂死你。所以，优先考虑CT取电的方案，省心。
说了这么多，其实核心就一句：配电柜设计是个系统工程，得从环境、电气、机械、热管理多维度去抠细节。别迷信标准答案，每个现场都有自己的脾气。多去现场走走，闻闻焦糊味，摸摸温度，听听异响——比看十本手册都管用。✅
