选型时的致命诱惑
先讲个真事儿。去年走访一家化工厂，他们新上的生产线频繁跳闸。查了半天，发现电缆载流量选得刚刚好——刚好不够！设计院按标准选的，但忘了考虑夏季车间温度能到45度。载流量校正系数？很多人根本不查这张表。说实话，我刚开始做项目时也犯过类似错。后来学乖了，先摸清环境温度、敷设方式、多根并列的降容……这些细节才是魔鬼。
电缆选型，绝不是对着样本勾个型号就完事儿。❗你得回答几个问题：负载类型是电机还是加热器？启动电流多大？谐波含量高不高？防火要求呢？比如油泵区必须用阻燃型，电缆沟里可能有水就得用防水层。有一次一个客户坚持用普通PVC电缆走地下管道，结果三年后绝缘层老化开裂，差点电死人。后来换成交联聚乙烯，虽然贵点，但耐用。所以啊，选型时多琢磨环境因素：腐蚀性气体、机械应力、鼠患……别等出事了再补救。
上面这张表是现场必查的。很多人忽略温度校正，甚至不知道多根电缆束在一起会降容。比如10根电缆紧挨着敷设，载流量可能只剩60%。💡小技巧：尽量分散布置，留出散热空间。实在不行就放大一档截面，虽然成本增加，但比起停产的损失，值了。
绝缘材料：不是所有塑料都叫交联聚乙烯
电缆的灵魂是绝缘。常用材料：PVC、XLPE、EPR、硅橡胶……听着头大？简单说，PVC便宜但耐温只有70℃，XLPE能耐到90℃，短路时甚至250℃。化工场合可能用到EPR，耐油耐酸碱。移动设备多选橡胶类，柔软抗弯折。但有个误区：以为选了XLPE就高枕无忧。其实工艺不行的XLPE，交联度不够，水树现象一样找上门。
什么是水树？就是绝缘层在潮湿电场下长出树枝状微孔，最终击穿。挺烦人的。我接触过一起电缆故障，外观完好，但一加压就漏电，剖开一看，水树像雪花一样。💢所以说，买电缆不能光看价格，得看厂家有没有干法交联生产线，有没有在线测偏仪。小作坊的货？赌运气吧。另外，户外电缆要考虑紫外线老化，加碳黑母粒的护套才顶得住。还有鼠蚁咬？铠装或者加防鼠剂。这些细节，样本上不会明说，全靠经验积累。

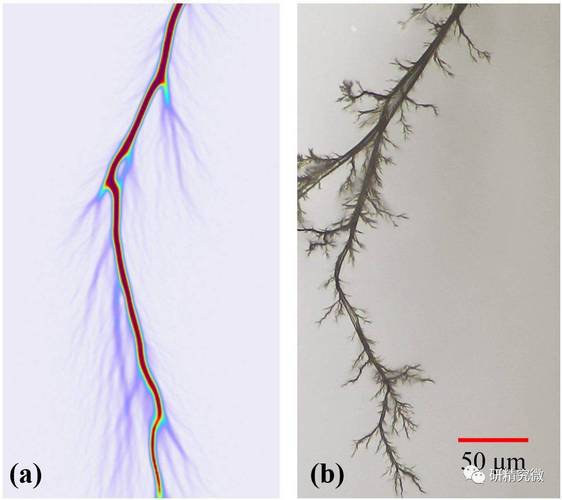

能看到那些裂纹吗？这就是水树。一旦形成，不可逆，只能换新线。所以敷设时一定要做好防水密封，接头处尤其关键。
敷设与维护：别把电缆当钢筋使
敷设可不是随便扔线槽里就行。弯曲半径够不够？一般不小于电缆外径的15倍，有些铠装的要20倍。强行小角度弯折，绝缘层受内伤，一时半会儿看不出来，但运行后热胀冷缩，裂缝就大了。我还见过施工队为图省事，把电缆直接埋土里，没有沙砖保护，结果挖掘机一爪子下去，全厂停电。❗血的教训。
电缆桥架里，动力线和控制线必须分开走，否则干扰。特别是变频器到电机的电缆，要用屏蔽型，并且两端接地。否则周围仪表乱跳，查故障查到你怀疑人生。说实话，我碰到过仪表工程师投诉仪表不准，最后罪魁祸首就是没按规范敷设电缆。
日常维护测什么？绝缘电阻每年至少一次，用兆欧表。低压系统要求不低于0.5兆欧，但实际运行中最好高于1兆欧。如果发现阻值下降，赶紧查潮气、接头。还有红外测温，重点看接线端子，接触不良会导致局部过热，烧熔了电缆头。有一次巡检发现配电柜一个端子温度80℃，周围电缆皮都软了，及时处理避免了火灾。💡经验：使用红外热像仪扫一遍，高效又直观。
问答：解决你的实际困惑
问：厂房扩建，原有电缆长度不够，能接一段吗？中间接头怎么处理才安全？
答：尽量避免接头，尤其动力电缆！如果实在必须接，要用正规中间接头，并做好以下几件事：1）选择与电缆同材质的接头，铜铝过渡要用专用端子；2）压接工具要专业，液压钳别用锤子砸；3）绝缘恢复要用自粘性橡胶带，半叠缠绕，外层再包热缩管；4）接头绝不要埋在墙里或地下，要装在接线盒内，便于检查。另外，接头电阻不得大于原电缆的1.2倍，测一下直流电阻。我见过用胶布随便缠的中间头，雨天进水后短路，烧掉半个柜子。千万别图省事。
问：我们车间有台行车，移动电缆老是断芯，换了好几种都不耐用，什么电缆最适合频繁弯曲？
答：行车、龙门吊这些设备，电缆长期拖拽弯折，必须用专用柔性电缆，别拿普通PVC护套线替代。首选聚氨酯护套高柔性电缆，导体采用多股细铜丝绞合（6类导体），绝缘用特软PVC或TPE，护套有耐磨、耐油、抗拉的特性。弯曲半径可以做到7.5倍外径。还要看拖令系统是否顺畅，如果电缆卡滞，再好的线也扛不住。还有屏蔽型用于变频驱动，防止干扰。价格不便宜，但寿命能顶普通缆好几倍。我们给一家钢厂改造后，故障率降了90%以上。
结尾碎碎念
写了这么多，其实工业电缆这东西，说简单也简单，通电就行；说复杂也复杂，想安全可靠用20年，每个环节都得较真。从选型、采购、敷设到维护，坑无数。有些事故，全是人祸。✅希望这些经验能帮你避开点坑。下次去现场，记得摸摸电缆温度，闻闻有没有糊味，看看标签是否还在……这些小事，往往救命。
