弹簧这玩意儿，谁没见过？圆珠笔里那根小东西，沙发里让你陷进去又弹回来的罪魁祸首。可一旦放到工业圈子里——嚯，那完全是另一个世界。有时候一根弹簧比一辆车还贵，你信吗？
我入行那会儿跟着师傅拆过一台德国老设备，里面一根碟形弹簧摞成的组合簧，用了四十年没换过。师傅敲了敲，说：这玩意儿活着的时候，比咱们车间那帮年轻人能扛。虽然是玩笑，但工业弹簧的可靠性，真不是随便说说的。
弹簧选型从来不是小事
弹簧不是标准件。这话听着反常识，但老工程师都懂。尺寸、载荷、频率、环境——变一个参数，整个设计就可能推倒重来。我记得有次为一条轧钢线选圆柱螺旋弹簧，0.5毫米的线径差，寿命从一百万次直接掉到二十万次。设计余量稍微抠门一点儿，现场就敢给你断成几截。
而且别以为照着样本选就万事大吉。样本上的数据是理想化的，实际工况里夹杂着冲击、横向偏移，甚至腐蚀。我见过最离谱的案例——弹簧泡在切削液里，原本该用不锈钢，为了省成本用了琴钢丝，结果一个月就脆断了，整个产线停机两天。停产损失够买一卡车弹簧。
所以我现在遇到选型，条件反射先问三句：温度多少？介质是什么？有没有动态冲击？答不上来的，设计图先别往下画。
材料才是弹簧的灵魂
很多人以为弹簧钢就那么几种，65Mn、60Si2Mn、50CrVA，背都背得出。但真要选，差远了。同样的牌号，不同冶炼工艺——电渣重熔还是真空脱气——疲劳寿命能差几倍。更别说非铁基弹簧了，钛合金、镍基合金，用在高温阀门里的，一根小拇指粗的簧要承受600℃和高压蒸汽，那价格……反正采购报上来，老板血压绝对飙升。
不过话说回来，有一次试一种新出的沉淀硬化不锈钢做波形弹簧，耐蚀性和强度都好，就是加工硬化快得气人，刀具寿命直接砍半。技术员差点哭了。但做出样品后，测试数据漂亮得让人想裱起来。
材料选对，成功一半；热处理不到位，前功尽弃。工业弹簧的热处理不是简单淬火回火。你去车间闻闻油烟味，就知道气氛控制多关键。脱碳层稍微厚一点，表面硬度就垮下去，疲劳源全从那里开始。深有体会，验货时拿硬度计打一圈，脱碳那根簧外表像软柿子，里面再硬也没用。

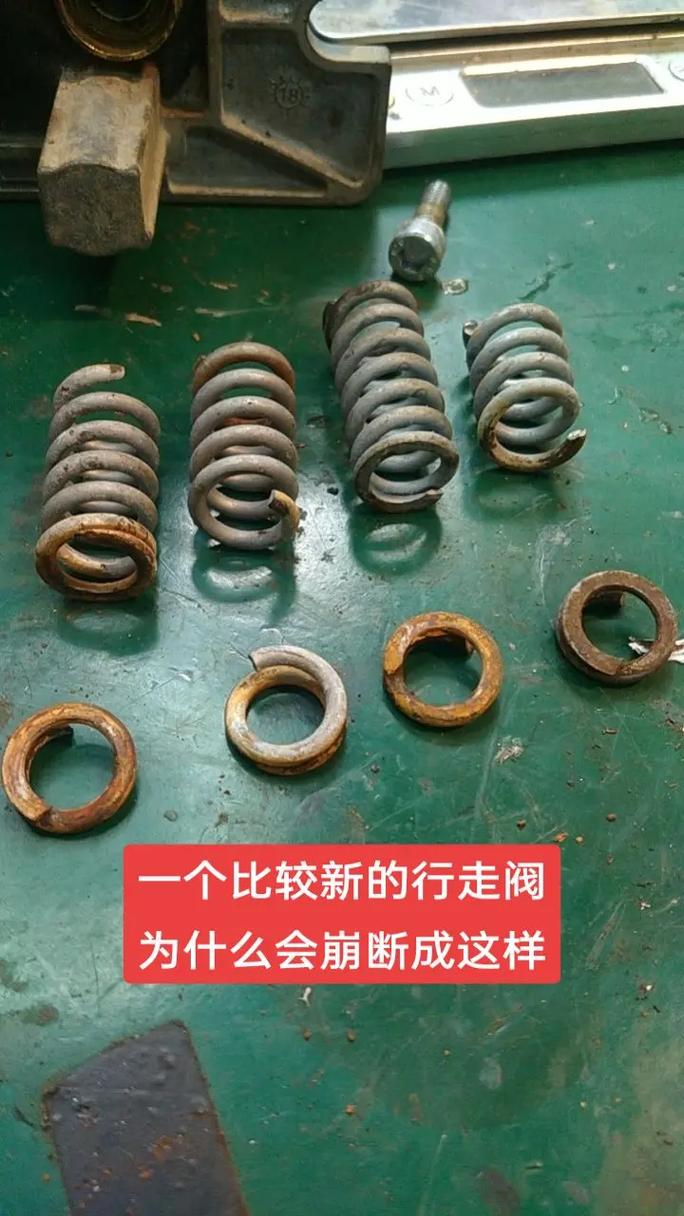

弹簧断了，往往不是弹簧的错

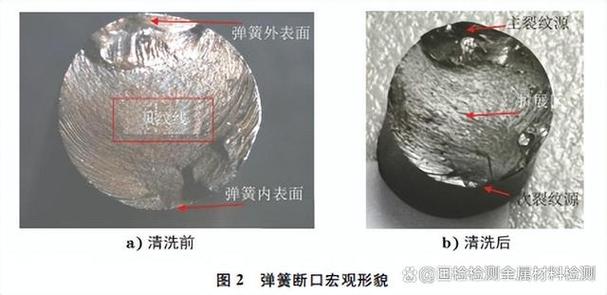

干了十几年，有个血泪教训：弹簧失效，七成原因是安装或支撑设计有问题。弹簧座不平、导杆间隙过大、并圈时产生冲击，这些事情图纸上根本看不出来。有一次客户投诉卷簧断裂，我们分析半天，发现他们装配时用锤子敲入，把端圈挤出了微裂纹。好家伙，这锅背得冤啊。
所以现在出方案，后面必附一页安装注意事项，再画个简图。客户嫌啰嗦——嫌就嫌吧，我宁愿啰嗦到他们烦，也不想半夜被电话叫起来处理客诉。😤
问：小批量非标弹簧，工厂嫌少不给做怎么办？答：太正常了。工业弹簧的定制，量少连模具费都覆盖不了。但有个偏方：找专门做打样的小弹簧厂，或者线切割直接割出簧形（当然后续要手工处理）。还有个思路——用标准的模具弹簧改制，比如把长的截短，端圈磨平。只是改完必须做一次低温回火去应力，否则脆得很。我干过好几回，省时省钱，就是费嗓子：得跟加工师傅好说歹说。😒 问：弹簧疲劳测试要多久，能不做吗？

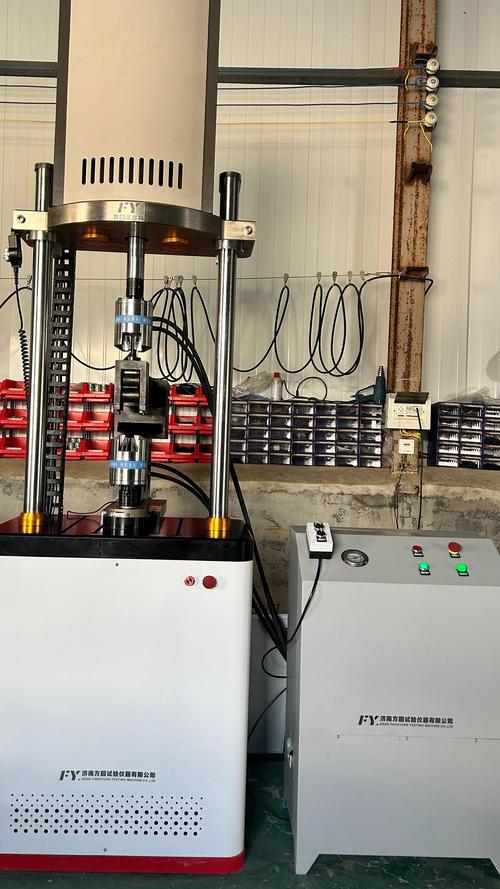

答：能不做倒是好了，除非你敢赌。疲劳试验机一开，少的几小时，多的几十天。但有些关键设备，比如安全阀弹簧、飞机起落架弹簧，不测就是玩命。我们常规做法是先做小批抽检，根据客户风险等级定抽样数。测试频率尽量拉高，但注意高速下弹簧会过热，反而失准。这个火候你得自己拿捏。对了，有些检测机构能做快速扫描，用激振器扫共振频率，能筛出早期裂纹，这个技术值得关注。💡
维护，别等它崩了再喊疼
工业弹簧在设备里通常是沉在最底层的零件，检查一次要拆一堆东西。所以现场人员十有八九选择性遗忘。记得有台冲床，里边一组矩形截面弹簧并着用，正常三年换，那个厂用了六年，直到有一根碎成渣，崩出来打坏模具才想起。唉，每次说起来我都血压高。定期点检不是口号，拿个频闪仪看看压缩状态，敲敲声音，再测测自由高度，并不费事。非要等出事，那谁也救不了。
还有一些特殊行业，弹簧表面处理是门大学问。镀锌、磷化、达克罗，甚至陶瓷涂层，为的不是好看，是防微动磨损腐蚀。我见过水电站闸门上的大弹簧，表面刷一种特氟龙涂层，换一次要几十万。但人家规程严格，十年一换，准时准点，真出事那可是水淹千里的事。
最后说个冷知识：工业弹簧设计里那个“旋绕比”，搞不好是弹簧厂老师傅骂人的切入点。旋绕比太小，绕制时材料受不了；太大，弹簧软得跟面条一样。一般4到8倍比较舒服。有次一个新设计师拿了个旋绕比20的方案来，车间老匠人看后直接把图纸揉成团丢进垃圾桶。当然，后来大家关系还是很好——毕竟老师傅的心思就是别出废品。
弹簧这东西，小到电子接插件里的弹片，大到海上钻井平台的隔水管张紧器，样子千变万化，本质都一样：蓄着力，等着干活。但我们设计使用它的时候，多想想那些看不见的应力，总归没错。
