干工控的，谁还没被CAN总线折磨过？上个月给一个AGV小车做维护，通信时好时坏，动不动就离线。现场调试那叫一个抓狂——示波器一打，波形像锯齿，电压偏低。脑袋嗡一下，又是终端电阻问题！120Ω终端电阻，缺一个都不行，结果客户为了省钱，只在主站加了一个，从站全没加。你说气不气人？
CAN总线这玩意儿，到底是怎么工作的？
其实CAN总线不是什么新东西，博世在80年代就搞出来了，当时是为了汽车内部通信。现在满大街的工业设备都在用。它就是个多主通信的差分总线，靠两根线：CAN_H和CAN_L，通过电压差来表示0和1。显性电平（0）是CAN_H高CAN_L低，差动电压大概2V；隐性电平（1）两根线都是2.5V左右，电压差为0。这种差分传输抗干扰能力贼强，在电机旁边跑都不用太担心。
不过话说回来，它的多主机制有时候也挺坑——谁都能往总线上发消息，通过ID仲裁优先级。一旦哪个节点疯了，不停地发高优先级ID，整个总线就瘫痪了。我们俗称“bus off”。遇到过吗？😤
现场排故三板斧：波形、电阻、终端
我总结了一套笨办法，但管用。

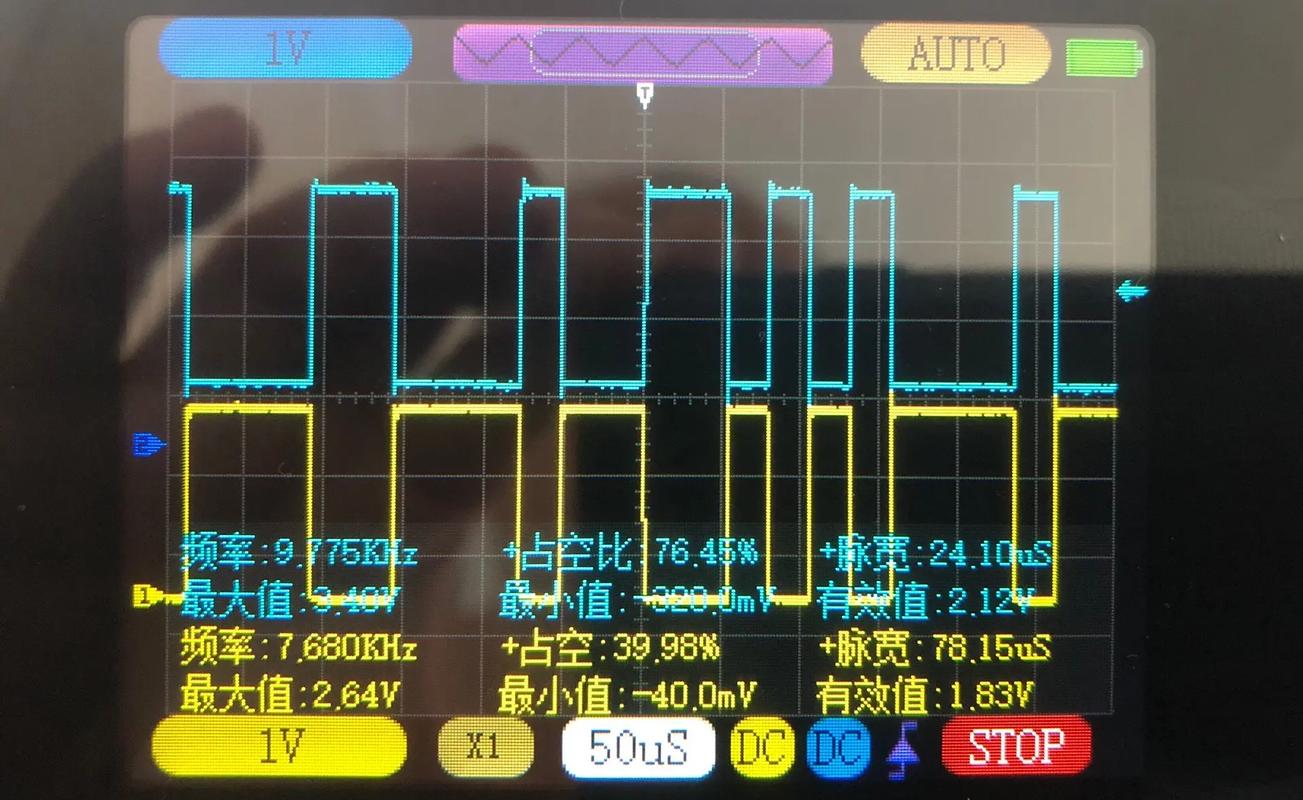

- 先看波形。示波器接CAN_H和CAN_L，正常波形应该像两张嘴，紧紧咬合。如果看到明显的回沟、锯齿，或者幅度不够，基本是匹配问题。
- 量电阻。断电后，在总线最远端测CAN_H对CAN_L的电阻，应该是60Ω左右——因为首尾各一个120Ω终端电阻并联。如果测到40Ω，八成有人多加一个；要是120Ω呢？嘿嘿，只加了一个。

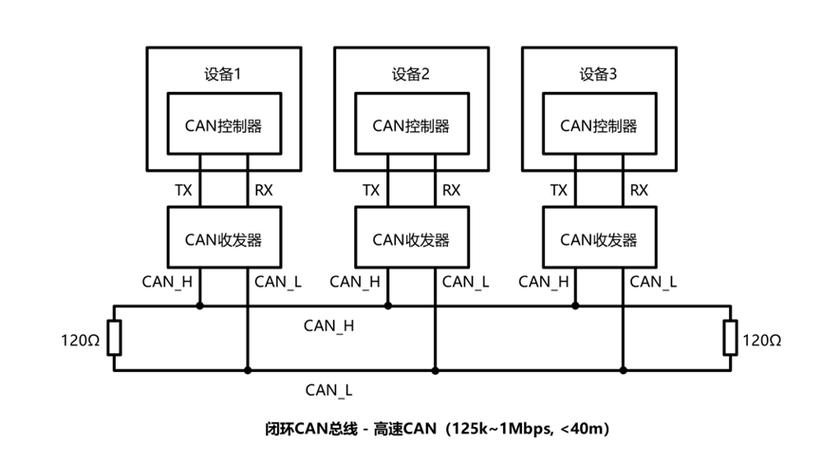

- 终端电阻的位置！别小看这玩意儿，一定得加在线缆的最远端。我见过有人把终端电阻焊在PCB上，然后拖了10米长的支线出去……不给你颜色看才怪。
这里有个经典QA：
问：为什么我明明加了终端电阻，波形还是不好？
答：终端电阻的安装位置很关键。理论上它要放在干线最远处，且每个节点到干线的支线尽量短，别超过30cm（在1Mbps速率下）。你如果主控器上焊了一个，但实际总线延伸出去几十米，另一端没加，那等于没加。👉 另一端也得加！还有就是检查你的线缆，CAN需要用120Ω特性阻抗的屏蔽双绞线，别拿普通电线凑合。
兼容性噩梦：2.0A、2.0B与FD之间的那些坑
早期CAN 2.0A只有11位ID，2.0B有29位扩展ID，两者混用容易出问题。我碰到过一个趣事：用周立功的USBCAN调试，收发正常，但换成国产某便宜分析仪就丢帧。最后才发现，那个便宜货只支持标准帧11位ID，而我们的29位ID报文全被它忽略了……白折腾一上午。💡 现在又出了CAN FD，数据段波特率可变，最高能到8Mbps，但和老设备完全不兼容。升级前务必确认所有节点支持FD，不然一上电就bus heavy，错误帧满天飞。
再说个QA：
问：CAN FD和经典CAN能共存吗？
答：不能直接通信。CAN FD的帧格式扩展了，仲裁段波特率可以相同，但数据段会切换到高速，经典CAN控制器根本认不出FD帧，会产生错误帧。如果你非得混合用，需要一个带FD-to-Classic转换功能的网关设备，或者SJA1105这类桥接芯片……不过成本就上去了。✅ 建议新项目直接全上FD，长痛不如短痛。
软件？其实软坑比硬坑还多
很多人以为CAN就是硬件的事，配置个波特率就完了。大错特错。时间触发、滤波设置、错误处理，哪一个没弄好都能让你怀疑人生。比如我记得有一次，设备工作一段时间后突然离线，查了好久，发现是接收FIFO溢出，驱动程序却只做了错误计数，没及时清空。中断优先级一乱，主循环就卡死了。🫠 所以一定要配好心智健全的错误处理：总线关闭后自动恢复，错误计数溢出中断别忽略。
总之，CAN总线就是这样，看着简单，用起来处处是细节。那些年擦过的屁股都能写本书了。但没办法，谁让它确实可靠呢？——在正确施工的前提下。如果不幸踩坑，别慌，记住那三板斧，基本能解决八成的现场问题。🚀
最后，强烈建议每个工控人随身带一个靠谱的CAN分析仪，比听现场描述靠谱一百倍。什么PCAN、Kvaser都行，别省那点钱。
