干了十五年自动化，我亲手摸过的Profibus节点没有一万也有八千了。每次年轻工程师问我：“王工，现在都工业以太网、Profinet、EtherCAT了，Profibus是不是快淘汰了？”我都会下意识瞥一眼身后那个嗡嗡作响的老产线——它跑了十三年了，主站还是那台S7-300，DP线缆上的灰尘都快结成壳了，但信号还是稳得像一条老狗。
说实话，Profibus真没那么容易死。你先别急着反驳我，听我讲个故事。去年夏天，一个饮料灌装线出问题，客户那边新来的电气主管，被一个偶发停机搞到头秃。他们用的是Profibus-DP，挂了一堆变频器和远程IO。主管上来就说这老总线不行，要全部换成Profinet。我过去拿诊断仪一查——终端电阻拨错了。就这？就这一个小开关，差点让一个五百强工厂花几百万改造。
硬件那些让人又恨又爱的小细节

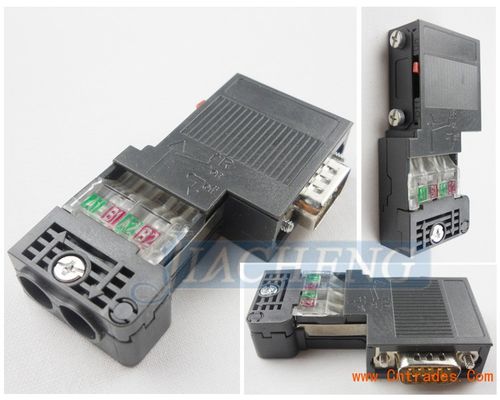

说到终端电阻，真是让人血压飙升的设计。DP接头的拨码开关，ON和OFF就那么芝麻大点，线缆压紧后你想再去拨它？手指头根本伸不进去，得用钟表螺丝刀捅。而且有些品牌的接头，拨动方向压根不统一，西门子的向上是ON，有些国产杂牌向下是ON，还有人把进出线反接。我多少次蹲在柜子后面打着手电，一边拨一边骂娘。
但是你知道吗？正是这些物理开关的存在，让Profibus的抗干扰能力强得离谱。跟以太网那种动不动就被变频器谐波冲掉包的情况不同，DP的物理层是RS-485，差动传输，加上那个终端电阻把阻抗匹配得死死的，就算电缆拖链里磨破了皮，只要不短路，它居然还能通信！你敢说这不算硬核？
还有一个经常被忽略的东西——GSD文件。很多新手搞不明白，为什么添加一个从站非得去网上下载个几KB的文件。其实这就是Profibus的“设备身份证”，从站芯片里没有完整的协议栈，要靠主站加载GSD来认识它。这机制在九十年代省了多少ROM空间啊。现在虽说麻烦了点儿，但反过来想，万一哪个从站版本升级了，你直接换GSD就行，不用整体更新固件，也算是一种灵活的笨拙吧。
PA与DP的纠缠：不是替代，是狼狈为奸
再说说Profibus-PA。很多人以为DP和PA是竞争关系，其实根本不是。PA是给过程自动化用的，本质也是DP的物理层变种，用MBP传输，可以总线供电、本安防爆。但问题来了，PA的速率只有31.25 kbit/s，慢得像蜗牛。所以工厂里最常见的拓扑是：一个S7-400主站跑DP，下面挂一堆ET200M远程IO，再通过DP/PA耦合器把PA设备接进来。这样高速和低速设备各安其位，谁也不拖累谁。
问：现场既有DP又有PA，我布线时该注意什么？
答：你要记住两条铁律。第一，PA段的总线终端电阻是固定的，集成在耦合器或者电源调理器里，你不用管拨码，但千万别多接，一个PA网段只能有两个终端。第二，PA电缆屏蔽层必须全程接地，而且最好单独接地，不要跟动力接地混。我曾经在一个化工厂，因为PA屏蔽在接线箱里碰到了外壳地，结果环路电流把波形干扰得不成样子，所有温度变送器读数跳得跟心电图似的。后来把屏蔽单点接地，瞬间清净。
诊断：从万用表到示波器，再到软件
早期查Profibus故障，真就是靠一块万用表，量电压、查电阻。DP网络在空闲时，A对地大约2.5V，B对地大约2.5V，差动电压接近0V。通信时拿示波器看，波形幅度应该在5V左右，而且边缘不能太圆滑。后来有了专门的诊断中继器和手持诊断仪，像西门子的BT200，能测试电缆长度、断点位置、反射波形——那玩意简直神器，但价格也是真黑，动辄几万块。不过话说回来，如果你天天跟Profibus打交道，这笔钱花得值，因为它能帮你一眼看穿：到底是电缆断了、EMC干扰、还是某个从站芯片烧了。
问：经常碰到“总线闪断”，日志里全是掉站再恢复，从哪里下手？
答：闪断最恶心，因为它随机出现。我的习惯是先查接头。DP接头用久了，里面的螺丝会松动，尤其是有振动的场合。其次是电缆，看看有没有被重物压到或者过度弯曲。然后才是终端电阻——如果某个站的终端电阻在ON位置，但它是中间站，那就会造成阻抗不匹配，导致反射信号干扰整个网络。还有，别忘了检查PG插座，有些老式CP5611卡插在电脑上，它的接口也是DP，如果不小心接了终端电阻，也会把主网络搞乱。最隐蔽的是等电位连接问题，当两个柜体之间地电位差过大，DP线缆的屏蔽层会有电流流过，产生共模干扰，轻则闪断，重则烧接口。我遇到过一次，因为远程IO箱没有做等电位接地，每年雷雨季节必然坏几个DP从站接口芯片。
为什么Profibus还能再战十年
你可能会说，Profinet有IRT等时同步，EtherCAT有超高速总线，Profibus才12M的波特率，有什么资格继续活着？但工业现场不是实验室，稳定压倒一切。一条用了十年的Profibus产线，只要当初布线规范、接头压接牢固，几乎零维护。升级成Profinet？先不说更换所有从站、主站、重新写程序的成本，光是把那些埋在水泥地下的紫色DP电缆挖出来，就够你喝一壶的。
而且，很多行业的设备生命周期极长，比如钢铁、造纸、电力，他们的DCS系统里还有大量Profibus-PA仪表在跑，因为更换成本太高，而且PA的二线制本安特性，至今在防爆区域无可替代。你看看各大厂商，西门子最新的ET 200SP HA仍然支持Profibus PA，说明他们自己也没打算彻底放弃。
其实，Profibus最大的优势是工程师群体的经验积累。随便一个干了十年的老电工，都知道怎么用万用表查DP线，知道终端电阻往哪边拨。这种隐性知识，是任何新技术短时间内无法替代的。去年去德国汉诺威展，我还看到HMS的展台挂着一排排Profibus DP转Profinet的网关——这叫什么？这叫给老总线续命，同时也证明了老总线的生命力。
所以，下次再有人跟你说Profibus过时了，你可以告诉他：你家本田飞度开了十五年还能跑，你会因为它没有自动驾驶就把它扔了吗？Profibus就是工厂里那辆老飞度，简单、皮实、配件到处有。真等到哪天它在备件市场彻底消失了，再谈淘汰也不迟。
